タイプ(Type)

[レイトレース](Raytracing): レイトレーシング レンダリング アルゴリズムをアクティブにします。オンにすると、反射と屈折をレンダリングできます。オフにすると、環境マップを実行しても、光線を屈折しないトランスペアレンシが依然として作用します。

[スキャンライン](Scanline): スキャンライン レンダリング アルゴリズムをアクティブにします。このアルゴリズムはレイトレーシングより高速ですが、レイトレーシングほどリアルな結果は得られません。スキャンライン オプションが選択されている場合、次の点に注意してください。

• 反射光線はキャスティングできません。屈折光線はトランスペアレンシ レイとして計算されます。

• レンズ シェーダは光線の原点と方向を変更できません。

• 影付きのフル レイ トレース モーション ブラーでなく、より高速のスキャンライン モーション ブラーが使用されます。

• レイ トレーシングされたシャドウでなく、シャドウマップされたシャドウを作成します。

[ラスタライザ](Rasterizer): モーション ブラーが多いシーンでのモーション ブラーのレンダリングを最適化します。レンダラ タイプを[ラスタライザ]に設定すると、モーションのステップオプション グループで説明されている特別なサンプリング オプションを設定できます。

統一されたサンプリング(Unified Sampling)

統一されたサンプリングをアクティブにします。統一されたサンプリングは、すべてのレンダリング アルゴリズムに対する簡単で一貫性のあるコントロールを備えた新しいサンプリング方法を提供します。

このオプションをオンにすると、[サンプリング](Sampling)の制御が使用可能になります。

このオプションがオフになっている場合、各アルゴリズムに古いサンプリング メソッドが使用されます。結果を制御するには、[エイリアシング(レイトレース&スキャンラインのみ)](Aliasing (Raytracing & Scanline Only))および[サンプリングコントラスト](Sampling Contrast)設定を使用します。

最小(Minimum)

ピクセルごとの最小サンプル数。[品質](Quality)と[カットオフ](Cutoff)に関係なく、常に最小数のサンプルが取得されます。

値が 1.0 の場合はピクセルごとに 1 つ以上のサンプルを意味します。値が高いほどオーバーサンプリングになり、低いほどアンダーサンプリングになります。

この値は、[ラスタライザ](Rasterizer)アルゴリズムでは使用されません。

品質(Quality)

[最小](Minimum)と[最大](Maximum)の間の範囲で、サンプルの数をコントロールします。これは相対測定です。領域のエラーが多くなると、取得されるサンプル数が増えます。標準的な値は 0.0 と 1.0 の間ですが、これより大きい値を設定することができます。

この値は、[ラスタライザ](Rasterizer)アルゴリズムを使用している場合、[シェーディングサンプル](Shading Samples)と一致します。

最小レベル(Min Level)

サンプリング レートの最小値を指定します。0 を指定すると、すべてのピクセルが最低 1 回サンプリングされます。既定は -1(2 ピクセル× 2 ピクセルの正方形 1 つに対して 1 サンプル)です。この値が小さすぎると、サンプリングに漏れた場合に小さな形状が失われることがあります。フィルタを使用する場合は、[最小レベル]の値を -1 以上に設定してください。

モーション サンプル(Motion Samples)

各カラー サンプルで取得されるモーション サンプルの数を指定します。

サンプリング コントラスト(Sampling Contrast)

赤、緑、青、アルファの各スライダによって、チャンネルごとにアダプティブ スーパーサンプリング方式のコントラストのしきい値を設定します。隣接するサンプリング エリア間のコントラストが、R、G、B、A のカラー値より大きい場合、エリアは[最大レベル]の値に達するまで分割され、再サンプリングされます。

R、G、B、および A の標準的な値は 0.1 です。0.2 や 0.3 などの値は品質を下げ、より低い値で品質が向上します。0.05 よりも低い値では、たいていの場合、それ以上品質は向上しません。R、G、B、A は個別に指定できます。これによって、生理学的に正しいコントラスト値を指定できます。人間の目は、青や赤よりも緑のさまざまな色合いに敏感で、青の色合いはほとんど区別できません。マット(アルファ)チャンネルが不要な場合、A の値は 1.0 に設定する必要があります。A を R、G、B よりも低く設定して、カラー イメージよりも品質の高いマット チャンネルを生成することも可能です。

高品質のレンダリングの場合、[最小レベル]パラメータおよび[最大レベル]パラメータを調整する必要があります。ラスタライザでは、[サンプリングコントラスト]設定または[最小レベル]/[最大レベル]設定を使用しません。

シェーディングサンプル(Shading Samples)

サーフェイスがサブディバイドされる三角形の描画時に(ピクセルごとに)使用するサンプル数を指定します。

[シェーディングサンプル](Shading Samples)を設定すると、ビューに依存したテッセレーションに関して、テッセレーションされた(モザイク状の)プリミティブのサイズをコントロールできます。この値は、本来、ピクセルごとの三角形の数です。各三角形に 1 つのシェーディング サンプルがあるため、この値は、交差の各レイヤについて、ピクセルごとのシェーディング サンプルの数を表します。すべてのオブジェクトが不透明である場合は、シーンの合計シェーディング サンプルは、この数字にピクセル数を掛けたものとほぼ同じになります。[シェーディングサンプル]の既定である 4 を設定すると、ピクセルごとに 4 つの三角形になります。この値が 1 より高くなるほど、品質が向上します。

• モーション ブラー シーンの場合、通常は設定値 5 または 6 で十分です。

• 静的なシーンの場合や、サーフェイスのサンプリング結果として 1 ピクセル以上の三角形が描画されるシーンの場合、設定値は 1 が適切です。

[統一されたサンプリング](Unified Sampling)が有効である場合、代わりに[サンプリング](Sampling)グループの[品質](Quality)設定を使用します。

モーション サンプル(Motion Samples)

[モーションサンプル](Motion Samples)を設定すると、各三角形のフレーム時間にわたって複数のシェーディング サンプルを設定できます。このオプションでは、シャッターが開いている間にシェーディング サンプルが何回使用されるかを指定します。つまり、移動する三角形それぞれに、ここで指定した数だけのシェーディング サンプルが格納されます。

サンプルは、0、1/n、..、n-1/nというタイミングで使用されます。nは、このオプションで指定した値です。

複数のシェーディング サンプルを使用すると、発生するアーティファクトを削減できます。たとえば、ブラー適用時に、反射オブジェクトはその固定反射をモーション全体で「引きずり」ます。シェーディング サンプルは、シェーディング プロセス中に変化するあらゆるもののオーバサンプリングとして機能します。

最大深度(Max Depth)

ラスタライザがシェーディング サンプルを合成する最大深度を設定します。この設定は、カメラから離れた多くの後続サンプルが、最初のいくつかのサンプルほど最終ピクセルに影響を与えないことがわかっている場合に、ヘアのレンダリングとシーンの速度を高めるために使用できます。

正の値を設定すると、ラスタライザは指定された深度でトランスペアレンシの合成を終了します。この値を 0.0(既定)に設定すると、無制限になります。

変換(Transform)

シャッター時間の最初と最後におけるオブジェクトのモーション データ間の線形補間に基づいて、モーション ブラーが計算されます。補間値を大きくするほど、これら 2 つのポイント間のステップが増えて、連続するステップの間が線形補間されます。これにより、回転オブジェクトに対するブラー処理の結果を飛躍的に向上できます。補間方法の値は 15 以下でなければなりません。

ジオメトリ シェーダ(Geometry Shaders)

ジオメトリ シェーダを有効にします。

レンズ シェーダ(Lens Shaders)

レンズ シェーダをオンにします。1 次レイがカメラによってキャスティングされる場合に使用します。レンズ シェーダは光線の原点と方向を変更すると、標準のピンホール カメラ以外のカメラを実装できます。また、1 次レイの結果を変更すると、レンズ フレアなどのエフェクトを実装できます。

アウトプット シェーダ(Output Shaders)

アウトプット シェーダをオンにします。ファイルへの書き込み、フィルタ、他のファイルとのコンポジット、さまざまなファイル フォーマットへの書き込みなどを行う前にレンダリング イメージを操作します。

ライトマップ(Lightmaps)

ライトマップ シェーダをアクティブにします。

レンダタイプ(Render Type)

• [すべてレンダ](Full Render): レンダ オプションのセット全体に従って、シーンをレンダリングします。

• [ライトマップのみ](Lightmaps Only): シーンで使用されるライトマップ シェーダに必要なライトマップのみをレンダリングします。

• [ファイナル ギャザリングのみ](Final Gathering Only): シーンで必要とされるファイナル ギャザリング マップのみを生成します。ファイナル ギャザリング マップの詳細については、「ファイナル ギャザリング」(「間接照明」)を参照してください。

• [フォトン マップのみ](Photon Maps Only): シーンで必要とされるフォトン マップのみを生成します。フォトン マップの詳細については、「グローバル イルミネーションとコースティクス」(「間接照明」)を参照してください。

最適化

重いシーンの最適化用のパラメータを自動的に設定します。「スケーラビリティの大規模シーンを最適化する」(「レンダリング」)を参照してください。

タイプ([type])

[レイトレース](Raytracing): レイトレーシング レンダリング アルゴリズムをアクティブにします。オンにすると、反射と屈折をレンダリングできます。オフにすると、環境マップを実行しても、光線を屈折しないトランスペアレンシが依然として作用します。

[スキャンライン](Scanline): スキャンライン レンダリング アルゴリズムをアクティブにします。このアルゴリズムはレイトレーシングより高速ですが、レイトレーシングほどリアルな結果は得られません。スキャンライン オプションが選択されている場合、次の点に注意してください。

• 反射光線はキャスティングできません。屈折光線はトランスペアレンシ レイとして計算されます。

• レンズ シェーダは光線の原点と方向を変更できません。

• 影付きのフル レイ トレース モーション ブラーでなく、より高速のスキャンライン モーション ブラーが使用されます。

• レイ トレーシングされたシャドウでなく、シャドウマップされたシャドウを作成します。

[ラスタライザ](Rasterizer): モーション ブラーが多いシーンでのモーション ブラーのレンダリングを最適化します。レンダラ タイプを[ラスタライザ]に設定すると、特別なサンプリング オプションを設定できます。

有効(Enable)

レンダリングに使用するメモリ領域の制限をアクティブにします。

有効(Enabled)

反射および屈折の 2 次レイをアクティブにします。

屈折(Refraction)

シーンにおいて光線が屈折する回数の最大値を設定します。たとえば、いくつかのスムーズな面がある屈折率の高いオブジェクトでは、屈折光線はシーンのいたるところで連続的にバウンスするので、無限のブランチが作成されます。このオプションによって、このような計算の上限を設定できます。

順序(Order)

[タイルの順序](Tile Order)は、順序(正確には、タイルのレンダリング パターン)を指定します。以下の 2 つの設定が可能です。

• [ヒルベルト](Hilbert): ヒルベルト カーブで定義されたパターンでタイルをレンダリングします。特に大きなメッシュをレンダリングするときによく使用する設定です。

• [螺旋](Spiral): 螺旋パターンでフレームのセンターから外に向かってタイルをレンダリングします。

サイズ(Size)

[タイル サイズ](Tile Size)では、イメージをレンダリングするときに使用されるタイルのサイズを定義できます。通常、実行速度の異なるホストやスレーブがある分散レンダリングを実行する場合は、タイル サイズを小さめに設定します。

小さめのタイル サイズを割り当てることにより、処理速度の遅いスレーブが大きなタイルをレンダリングする時間を、処理速度の速いホストやスレーブが待機することで生じる遅延を回避できます。

メッシュ分割係数(Mesh Splitting Factor)

レンダ時には、Softimage によって大型オブジェクトが多数のパーツに分割され、各パーツが個別に計算されます。分割後はオブジェクト データを少しずつ mental ray レンダラに送信し、必要なオブジェクトの部位のみをリクエストするためにコールバック システムを使用します。

このオプションは、メッシュの分割時に作成した部位のサイズ(三角形)と数に影響します。既定値の 1 は、指定のメッシュが計算によって適切であると判断された部位数に分割されます。この係数値を 0.5 などの低い値に設定すると部位数は倍になりますがサイズは半分になります。

詳細については、「メッシュを分割する」(「レンダリング」)を参照してください。

レンダ前にディスプレイスメントをサンプル(Sample Displacement Before Rendering)

このオプションは、計算用の適切なバウンディング ボックスを mental ray に提供することにより、ディスプレイスメントのレンダリングを高速にします。

プリサンプルによって、ディスプレイスメントされたオブジェクトをレンダリングするときの起動時間は長くなりますが、実際のレンダリング自体はかなり高速になります。総体的な利点は、作業効率の向上です。ただし、イメージ全体の表示にかかる時間にかかわらず、最初のピクセルをできるだけすばやくプレビューする場合は、このオプションを無効にすることもできます。既定はオンです。

有効にすると、mental ray は、計算用の適切なバウンディング ボックスを取得するためにレンダリングを行う前に、オブジェクトに対して大まかなディスプレイスメントを実行します。これは、最大ディスプレイスメント パラメータが非常に低く設定されている場合に特に便利です ([ジオメトリ アプロクシメーション]>[ディスプレイスメント]>[最大 ディスプレイスメント])。

無効にすると、mental ray はオブジェクトの現在のバウンディング ボックス(元のディスプレイスメントされていないメッシュをサンプル)および最大ディスプレイスメントを使用して、オブジェクトがレンダリングされているタイルの一部であるかどうかを判断します。この場合、最大ディスプレイスメントの設定が低すぎると、最終的にオブジェクトが一部のレンダリングされたタイルから消失してしまう場合があります。

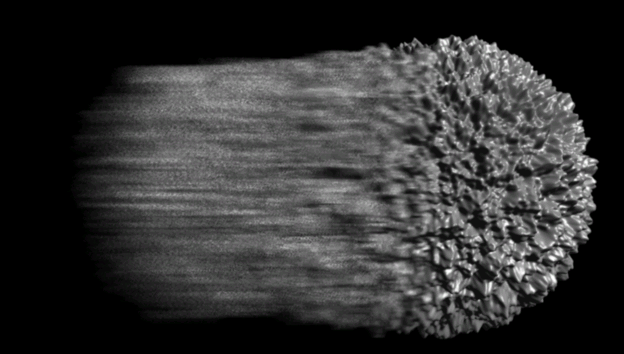

[モーションベースのディスプレイスメント品質]設定では、ディスプレイスメントが適用されている各ポリゴンの最小モーションを使用します。たとえば、ディスプレイスメントが適用されているこのポリゴンメッシュの球は、10 フレームに渡って一辺を左側に 10 ユニット移動することによってアニメートされたシェイプです。以下の一連の図は、[モーションベースのディスプレイスメント品質]の設定が 0、2、5、10 の場合の結果です。品質設定を 10 にした場合、フル スピードで移動するポリゴンのディスプレイスメント品質がひどく低下していることがお分かりでしょう(1 つの頂点で速度がゼロ、その他の頂点で高速度のポリゴンの場合は異なります)。

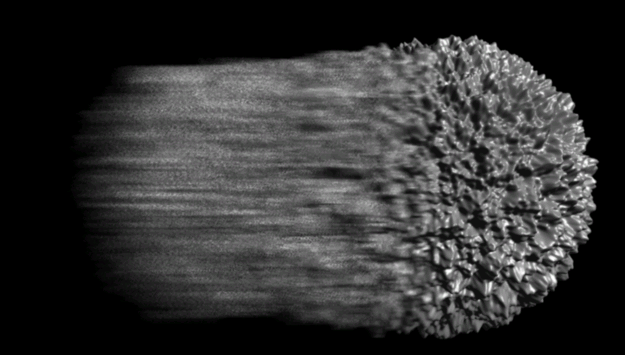

[モーションベースのディスプレイスメント品質]= 0

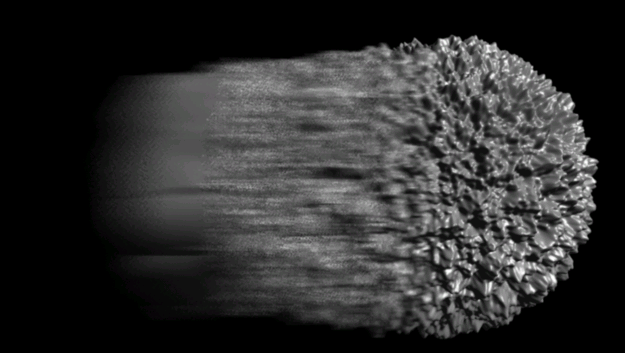

[モーションベースのディスプレイスメント品質]= 5

シャッター(Shutter)

まずシーンのシャッター[Scene Render Options]プロパティエディタを設定して、ジオメトリとそのモーション変換およびモーション ベクトルが評価される時間上のポイントを定義する必要があります。このデータは、mental ray に自動的に設定されます。「シーンモーションブラー設定」(「カメラとモーション ブラー」)を参照してください。

適切なシャッター間隔を指定したら、mental ray の[シャッター](Shutter)および[遅延](Delay)オプションを使用して、モーション ブラー トレイルのサイズと長さを調整します(ジオメトリとそのモーション データの再評価は不要)。これらのオプションによって、必要に応じて設定をすばやく直接的に指定できますが、この場合、設定はあまり正確ではありません。

[シャッター]を 1 に設定すると、そのシーンの[速度]オプションで指定されているジオメトリのモーション変換およびモーション ベクトルの長さ全体が mental ray で使用されるようになります。

レンダリング設定(Rendering Preferences)

レンダリング設定[プリファレンス リファレンス]を開いて、設定を表示します。

フィルタタイプ(Filter Type)

フィルタのタイプを選択します。

[ボックス](Box): フィルタエリア内のすべてのピクセルを同じウエィトで合計します。これは最も高速のフィルタ タイプです。

[三角形](Triangle): 三角分布(頂点でピーク)を使用してピクセルをウェイト設定します。

[ガウス](Gaussian): ベル型のガウス曲線(正規曲線)を使用してピクセルをウェイト設定します。このフィルタはソフトな段階的エフェクトをコントロールするのに最適です。

[Mitchell]: ガウスフィルタよりも細いベル型のカーブを使用してピクセルをウェイト設定します。エッジ付近でカーブは負の値になります。

[Lanczos]: ガウスフィルタやMitchellフィルタよりも細く、ベル型からやや外れたカーブを使用してピクセルをウェイト設定します。エッジ付近でカーブは負の値になります。

ジッター サブピクセル サンプル(Jitter Sub-pixel Samples)

このパラメータが有効な場合、各サンプルの場所は、その計算された位置から移動します。サンプルの場所を変えることにより、特に各サンプルの間で小さなディテールが失われる傾向のある領域において、ノイズを減らすことができます。

このパラメータが無効な場合、ジッターは使用されず、サンプルはピクセル(またはサブピクセル)のコーナーで採取されます。

このパラメータを有効にしても、レンダリング時間にそれほど影響はありません。

アルファで乗算(Premultiply with Alpha)

オブジェクトの RGB の値と関連するアルファの値を自動的に重ねます。この予備計算は、後でオブジェクト イメージをコンポジットする際に役立ちます。

クリップ時にカラーの彩度を減らす(Desaturate colors when clipping)

[カラーチャンネルのクリッピング]オプションで定義された有効範囲を超える値を持つカラーを、どのように有効範囲 0～1 内でクリップするかを指定します。

このオプションを無効にすると、カラーは単純に有効範囲 0 から 1 までの内にクリップされます。有効な場合、カラー値はそれらが有効範囲内に収まるまで比例して減少します。結果ではカラーの明度は維持されます。

最大モーション(Maximum Motion)

モーション チャンネルまたはラスタ モーション チャンネルで出力されるモーション ベクトル データの上限を設定します。この値は、使用可能なモーション ベクトルの最長値(ピクセル単位)を指定します。

ディスク上のフレームバッファ(On-disk Framebuffers)

この設定を有効にすると、フレームバッファはディスク上のフレームバッファ ファイルに格納されるため、メモリを節約できます。フレームバッファ ファイルは、TEMPDIR または TEMP システム環境変数で指定したシステムの一時フォルダに保存されます。レンダリングが完了すると、フレームバッファ ファイルはディスクから削除されます。

この設定を無効にすると、フレームバッファはメモリに保持されます。

タイプ(Type)

シャドウ シェーダをアクティブ化し、以下のシャドウ レンダリング方式の選択を可能にします。

[無効](Disabled): ライトはシャドウを計算できません。このオプションは、一般にレンダリングを高速化するために使用します。

[有効(通常シャドウ)](Enabled (regular shadows)): 基本的で単純なシャドウのレンダリングが実行されます。シャドウを投影するオブジェクトを通過する、光源からのライト量が定義されます。シャドウ シェーダをランダムな順序で呼び出します。

[ソートされた状態](Sorted): 通常シャドウと同様ですが、シャドウシェーダの呼び出し方が異なります。シャドウを投影するオブジェクトはソートされ、ライトに照らされたポイントに最も近いオブジェクトのシャドウ シェーダが最初に処理され、ライトに最も近いオブジェクトが最後に処理されます。

[セグメント化された状態](Segmented): このオプションでも、シャドウシェーダを独自の方式でソートします。[セグメント化された状態]を選択すると、セグメント(イルミネーション ポイント、遮るオブジェクト、光源の間)がトレースされ、そのセグメント(シャドウ セグメント)にボリューム シェーダを適用することでシャドウが計算されます。このプロセスによってレンダリング時間は長くなりますが、シャドウ キャスティング(ファー シェーダなど)には必要なボリューム エフェクトです。

有効(Enable)

レンダリング時にシャドウ マッピングを使用可能にします。

有効(Enable)

すべてのアンビエント オクルージョンの計算を有効または無効にするグローバル スイッチ。

レイ(Rays)

アンビエント オクルージョンが有効で、アンビエント オクルージョンシェーダで[サンプル数](Number of samples)が 0.0 に設定されている場合、[レイ](Rays)の値は現在のシェーディング ポイントでアンビエント オクルージョンを計算するときにキャストするレイの数として使用されます。アンビエント オクルージョン シェーダの[サンプル数](Number of samples)が 0 以外の正の整数に設定されている場合は、[レイ](Rays)の値は無視されます。

有効(Enable)

アンビエント オクルージョン キャッシュの作成を有効または無効にします。キャッシュが無効でアンビエント オクルージョンが有効になっている場合は、アンビエント オクルージョンは、アンビエント オクルージョン シェーダがアンビエント オクルージョンの計算を実際に呼び出した場合にのみ実行されます。既定の設定はオフです。

ポイント(Points)

ルックアップ場所に近いアンビエント オクルージョン キャッシュ ポイントの数。キャッシュが有効の場合の補間に使用されます。

有効(Enable)

ファイナル ギャザリングをオンにして、このページにあるファイナル ギャザリング レンダ オプションを有効にします。

プレビュー(Preview)

各フレームがレンダリングされるときに、ファイナル ギャザリングのポイントとカラーが、レンダ領域またはレンダ ウィンドウに表示されます。

モード(Mode)

次のファイナル ギャザリング モードを選択します。

• [複数フレーム](Multiframe)モードは、カメラのフライスルー アニメーションのレンダリングを対象としています。離れたオブジェクトのイルミネーションを受けないようにするには([自動的]モードでは可能)、最大距離を制限するために[最大半径]オプションを設定します。この半径内では、十分なファイナル ギャザリング ポイントが見つからない場合、イルミネーションがスムーズに黒にフェードアウトします。

通常、このモードはアニメートされたシーンで便利ですが、ちらつきが問題とならないアニメーションでは最適な方法とは言えません。このモードは、アニメーションのない静止画でも使用できます。

このモードをコントロールする[精度]パラメータは、[レイの数]、[最大半径]、オプションの[ビュー依存]フラグ、および補間に使用するファイナル ギャザリングの[ポイント]です。

• [自動的](Automatic)モードは、主に単一の静止画のレンダリングを対象としています。このモードをコントロールする[精度]パラメータは、[レイの数]、オプションの[ビュー依存]フラグ、および補間に使用するファイナル ギャザリングの[ポイント]です。

• [エキスパート](Expert)モードは、mental ray のバージョン 3.4 との互換性を持たせるためのオプションです。経験のあるユーザがこのモードを選択すると、ファイナル ギャザリングの計算をさらにコントロールできます。このモードでは、通常、mental ray のバージョン 3.4 と似た結果となり、ファイナル ギャザリングの[精度]オプションすべてを活用します(最小半径および最大半径を含む)。

• [レガシー](Legacy)モードは[エキスパート]モードと似ていますが、mental ray バージョン 3.4 との互換性がさらに高く、mental ray バージョン 3.5 以降を使用してシーンを再レンダリングすることができます。このモードでは、一部のレンダリング改良点が無効になります。

• [精密](Exact)モードは、ファイナル ギャザリングのポイント キャッシュ全体をバイパスし、ファイナル ギャザリング ポイント間の補間ではなく、サンプルごとの完全なファイナル ギャザリング ソリューションを計算します。時間はかかりますが、よりよい結果となります。このモードをコントロールする[精度]パラメータは、[レイの数]のみです。

ビュー依存(View Dependent)

[最小半径]と[最大半径]の値を、シーン単位とピクセル単位のどちらで測定するのかを指定します。このオプションを有効にすると、カメラから遠いオブジェクトほどファイナル ギャザリングのサンプルの投影数が少なくなります。

[補間オプション](Interpolation Options): ファイナル ギャザリング ポイントをイルミネーションのあるポイントごとに計算するのは手間がかかるため、mental ray では、エフェクトを完成させるために必要となる追加のファイナル ギャザリングの補間に既存のファイナル ギャザリング ポイントのキャッシュ値を使用します。[最小半径](Min Radius)、[最大半径](Max Radius)、およびファイナル ギャザリング [ポイント](Points)数は、このような追加のファイナル ギャザリング ポイントの補間に使用するためのパラメータです。詳細については、「補間のための半径とポイントの設定」(「間接照明」)を参照してください。

最大半径(Max Radius)

ファイナル ギャザリング モードの[複数フレーム]、[エキスパート]、および[レガシー]で使用できます。

[最大半径]は、ファイナル ギャザリングの結果を補間したり、新しいレイを発生させないで外挿したりできる最大距離を定義します。最大半径の制限内のファイナル ギャザリングポイントが少な過ぎる場合は、さらに多くのファイナル ギャザリングのレイが照射され、新しいファイナル ギャザリング ポイントが計算されます。

この値をかなり低く(<1)を指定すると、レンダリング時間は長くなりますが、レンダリングの品質は向上します。

有効(Enable)

ファイナル ギャザリングの減衰エフェクトをアクティブにします。

減衰は、下記の[開始]値と[停止]値を使用して、シーン オブジェクトのサーフェイス カラーに大きな影響がなさそうな遠くのオブジェクトのエフェクトを制限します。これにより、レンダリング速度が向上し、メモリの使用量が減少します。

表示(Show)

ファイナル ギャザリングの詳細なオプションの表示と非表示を切り替えます。アドバンス オプションには、[リファイメント パス]、[高速ルックアップ]、[プリサンプルの密度]、[フィルタ サイズ]、[サンプリングコントラスト]、[法線サンプルの最大偏差]、[トレース深度]、[1 次バウンス カラー]、および[2 次バウンス カラー]があります。

これらのオプションは、頻繁に使用されない、通常は既定の設定で十分よい結果が出るなどの理由により非表示になっています。

有効(Enable)

このオプションを有効にすると、ファイナル ギャザリングのレンダリング方法が(3 つのパスで)連続的に更新されます。パスは、通常のファイナル ギャザリングのタイル順序ではなく、mental ray のタイル サイズを使用してレンダリングされます。リファイメント パスは、ファイナル ギャザリングの[視覚化](Visualize)オプションと併用するとさらに効果的です。

フォトン マップから放射照度(Irradiance from Photon Map)

グローバル イルミネーションとファイナル ギャザリングを併用する場合は、このオプションをアクティブにすることをお勧めします。アクティブにすると、グローバル イルミネーションの計算の際に、各フォトンの場所ごとに照射情報が格納されます。つまり、ファイナル ギャザリングのサンプルが少なくて済み、ファイナル ギャザリングの計算に要する時間が短くなります。ただし、グローバル イルミネーションの計算には時間がかかります。

プリサンプルの密度(Presample Density)

プリレンダリング中に計算されるファイナル ギャザリング ポイント数の乗数。

この値を上げるとファイナルギャザリングエフェクトが少しスムーズになりますが、この設定を調整する代わりとして使用することはできません。

サンプリング コントラスト(Sampling Contrast)

ファイナル ギャザリング カラーのシーンへの影響力を乗数で表します。全体的なエフェクトはレンダリング後のイメージを明るくします。特に、複数オブジェクトの色が互いに干渉する場合はその効果が顕著です。

度数(Degrees)

ファイナル ギャザリング ポイントのサーフェイス法線が、サンプリング ポイントのサーフェイス法線から外れても、シェーディングを計算するときに補間で使用される角度を指定します。

この既定値は 25.842 度であり、mental ray の既定値(ArcCos(0.9))に対応します。

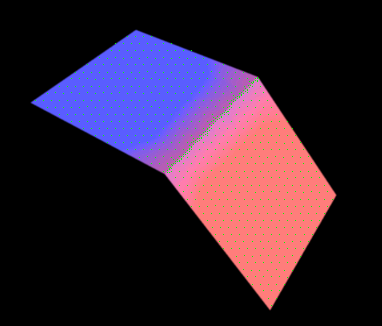

次のサンプル シーンでは、XZ 平面上に 1 つ、また 45 度下向きに回転させた平面上に 1 つの、2 つのジオメトリ平面を表示します。この両方の平面に、ファイナル ギャザリングのサンプリングで選択される両方のローカル環境シェーダがそれぞれ青と赤で設定されています。

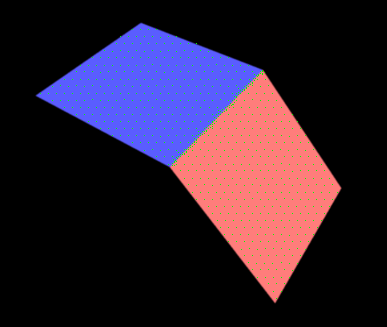

[法線サンプルの最大偏差](Maximum Sample Normal Deviation)が [45] に設定されている場合は、青とおよび赤の平面が交差するファイナル ギャザリング ポイントに補間が発生します。

反射(Reflection)

シーンにおけるファイナル ギャザリング レイの反射可能な回数の最大値を設定します。

ディフューズ(Diffuse)

ファイナル ギャザリングに追加するディフューズ バウンスの数を指定します。たとえば、1 の値は 1 個の追加ディフューズ バウンスを供給するため、合計のバウンス数が 2 個になります。

バウンスを追加した全体的なエフェクトは、ファイナル ギャザリング エフェクトを明るくしますが、ファイナル ギャザリングの[サンプリング コントラスト](Sampling Contrast)を増したエフェクトよりもやや局所的になります(「トレース深度」を参照)。

マップファイルの設定([map file settings])

• [既存のファイルを上書き](Overwrite existing file): 各フレームのファイナルギャザリングポイントを計算し、その結果をファイナルギャザリングマップファイルに保存します。ただし、既存のマップファイルがある場合は上書きされます。つまり、各フレームでファイナル ギャザリング マップが再構築されます。

• [新しいFGポイントをファイルに追加](Append new FG points to file): 既存のファイナルギャザリングマップファイルを使用するか、最初にレンダリングされたフレームのファイナルギャザリングポイントを計算します。mental ray が、レンダリング時に以降のフレームの追加のファイナル ギャザリング ポイントを計算する場合は、これらのポイントがマップ ファイルに付加されます。

• [ファイルからのFGポイントのみ使用](Only use FG points from file): 既存のファイナルギャザリングマップを使用(または最初にレンダリングされたフレームのファイナルギャザリングポイントを計算)しますが、レンダリング時に計算された新しいポイントは付加されません。最初の計算の後、マップ ファイルはファイナル ギャザリングの[レイの数](Number of Rays)値を変更した場合のみ修正されます。これは、複数のマシンが同じファイナル ギャザリング マップを使用するレンダファームのステップで役立ちます。

ファイナル ギャザリングの計算は、パス カメラの位置に基づいて実行されます。このオプションを使用する場合は、レンダリングするシーケンス内の全カメラ位置に対し、マップ ファイルが十分なファイナル ギャザリング データを持っていることを確認してください。

有効(Enable)

グローバル イルミネーション レンダリングを有効にします。

フォトン検索半径(Photon Search Radius)

Softimage 単位で表されます。このパラメータにより、シーン内のフォトンの検索範囲が定義されます。

GI フォトン カラー(GI Photon Color)

グローバル イルミネーションの照度は最終的なグローバル イルミネーション エフェクトを生成するカラー値の影響を受けます。

強度値に 1 よりも大きい乗数を設定すると、グローバル イルミネーション エフェクトが明るくなります。カラーを設定すると最終的なエフェクトの色彩が決定されます。

有効(Enable)

コースティック ライト ハイライトのレンダリングを有効にします。コースティックは、反射または屈折を介して曲線のオブジェクトでフォーカスされたライトを表します。ここでコースティックをアクティブ化する前に、シーン内でコースティックを定義しておく必要があります。

フォトン検索半径(Photon Search Radius)

Softimage 単位で表されます。このパラメータにより、シーン内のフォトンの検索範囲が定義されます。

タイプ(Type)

フィルタのタイプを選択します。

[ボックス](Box): フィルタエリア内のすべてのピクセルを同じウエィトで合計します。

[円錐](Cone): 三角分布(頂点でピーク)を使用してピクセルをウェイト設定します。

[ガウス](Gauss): ベル型のガウス曲線でウェイト設定します。

コースティクス フォトン カラー(Caustic Photon Filter)

コースティックの照度値がこのカラー値と乗算され、コースティック エフェクトを生成します。

強度値に 1 よりも大きい乗数を設定すると、コースティックが明るくなります。カラーを設定すると最終的なエフェクトの色彩が決定されます。

有効(Enable)

放射照度パーティクルを有効にして、間接ライティングをシミュレートします。

間接パス(Indirect Passes)

間接ライティングの追加パスの数。このオプションに 0 より大きい数が設定されると、パスのシーケンスによってすべてのパーティクルの位置からの照度が収集されます。放射照度パーティクルには直接照明および間接照明の両方の情報が含まれます。このオプションに 0 が設定されると、放射照度パーティクルには直接照明情報と間接照明の 1 つのバウンスが含まれます。

強度(Intensity)

レンダリング時に使用する、放射照度の強度のグローバルなスケール係数。これは、芸術的なコントロールを調整するためのグローバルなオプションで、 単一の値として指定します。この値は R、G、B に同時に設定されます。デフォルトは 1.0 です。

いつ(When)

このオプションによって、補間の使用方法をコントロールします。

• [なし](Never): 補間を無効にします。

• [常に](Always): 補間を有効にします。

• [二次レイにのみ](For Secondary Rays Only): 二次レイにのみ補間を有効にします。視線レイは補間されませんが、反射、屈折などは補間されます。

有効(Enable)

放射照度の計算で環境マップを使用可能にします。オンにすると、その環境に別のパーティクル マップが作成され(環境シェーダが存在する場合)、レンダリング時に使用されます。

強度(Intensity)

環境によって与えられる放射照度のスケーリング係数。このスケーリング係数は、環境の放射照度にのみ適用される比率です。[精度](Accuracy) [強度](Intensity)オプションでグローバルなスケーリング係数を指定した場合は、さらにスケーリングされます。環境の強度が 2.0、精度の強度が 3.0 に設定されている場合は、その環境の放射照度の実際のスケーリング係数は 6.0(2.0 x 3.0)になります。

マップファイルのテンプレート([map file template])

パーティクル マップとして使用するファイルの名前を指定します。ファイル名は、トークンとテンプレートを使用して作成できます。

リビルド(Rebuild)

オンにすると、フレームごとにパーティクル マップを再計算します。オフにすると、mental ray がファイルから読み取るか、(前のフレームの)既存のパーティクル マップを再利用します。後者は、フライスルーなどでアニメーションの明滅を防ぐ場合に便利です。

カメラまたはオブジェクトが移動している場合は、間接照明がおかしくなることに注意してください。パーティクル マップは本来ビュー依存で、移動がある場合には誤差が生じる可能性があります。

マップファイルの解決されたパス([map file resolved path])

パーティクル マップの完全に解決されたファイル名および出力パスを表示します。マップ ファイル名は、[Scene Render Options]プロパティエディタで定義されているシーン出力パスの後ろに追加されます。

下記のメッセージ タイプをログ(Log These Types of Messages)

レンダリング セッションで表示する情報やフィードバックをコントロールします。以下のオプションのオン/オフを切り替えることができます。

[エラー](Errors): .dll ファイルやシェーダが見つからない場合など、レンダリングが中止されるようなエラーが発生した場合にメッセージを出力します。

[警告](Warnings): シーンのレンダリングが正常に行われない問題に関するメッセージを出力します。

[情報](Information): テッセレートされた三角形の数、放出されたレイの数など、シーンの計算情報を出力します。

[経過](Progress): シーンのレンダリング進行率、およびその他のレンダリング進行状況(レンダリングの開始時間と終了時間など)を出力します。

[基本デバッグ]: タイルがレンダリングされるたびにどのデータが計算され、送信されるかに関する情報を出力します。

[詳細デバッグ](Detailed Debug): 各タイルのレンダリング時に計算、送信された情報について詳細に出力します。

サンプリング表示(View Sampling)

オンにすると、アンチエイリアス サンプリング密度のグレイスケールでシーンがレンダリングされます。領域が暗くなるほどサンプリング量が減少し、明るくなるほどサンプリング量が増加します。

マップ([map])

シーンのレンダリングで、赤、緑、青のフォトン照射コンポーネントまたはフォトン密度でカラー マップを作成するかどうかを指定します。

空間([space])

診断グリッドをオブジェクト空間、ワールド空間、またはカメラ空間に合わせるかどうかを指定します。いずれかのオプションが選択されている場合は、指定の空間座標を表すカラーグリッドがすべてのシーンオブジェクトに表示されます。赤、緑、青の線はそれぞれ X 軸、Y 軸、Z 軸を表します。

最大ピクセル時間(µS)(Max Pixel Time (µS))

レンダ領域に表示またはディスクに出力される場合の、ピクセル時間値の上限またはホワイトポイント(マイクロ秒単位)。

領域に表示する場合、問題のスポットがわかりやすいように、イメージは誤った色で表示されます。青のピクセルは低い値、緑のピクセルは中間の値、赤のピクセルは高い値を示します。
