ICE でポリゴンを押し出す




ポリゴンを押し出すためのノードおよびコンパウンドが複数存在します。

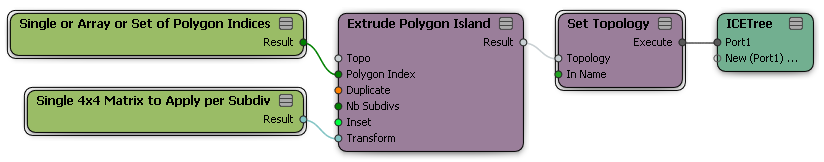

[Extrude Polygon Island]ノードを使用する

[Extrude Polygon Island]ノードを使用して、[Topology]属性を設定する前にトポロジ値を変更します。

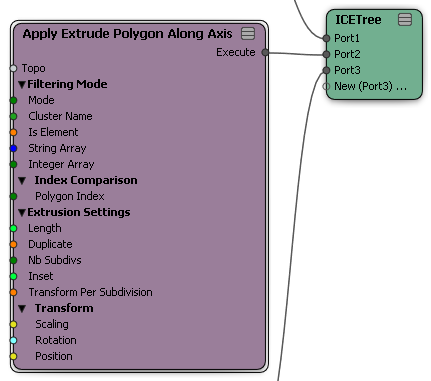

[Apply Extrude Along Axis]コンパウンドを使用する

[Apply Extrude Polygon Along Axis]コンパウンドによって[Topology]属性が設定され、ICETree ルートに直接接続できるようになり、押し出しが容易になります。[フィルタモード]オプションを使用して、さまざまな方法で押し出すポリゴンを指定することができます。また、変換をサブディビジョン単位で適用するか、押し出し全体に沿って 1 回だけ適用するかを選択することもできます。

ストランドに沿った押し出しの作成

[Create Extrusion Along Strands]コンパウンドを使用して、パーティクル クラウドのストランドに沿ってアウトラインを押し出すことで、メッシュ トポロジを生成することができます。これには、2 つの方法があります。

ヒント:[StrandToMesh_ExtrusionID]属性は、異なるストランドの押し出しに属する頂点を識別するのに役立ちます。これにより、ツリーで頂点をさらに処理できるようになります。

1 つのツリーでストランドに沿って押し出しする

  1. ストランドを持つポイントクラウドを作成します。[Create Extrusion Along Strands]コンパウンドでは、すべての[StrandPosition]配列が同じサイズになっている必要があります。これにより、[Create Strands]が使用可能になり、[Generate Strand Trails]は使用できないようになります。詳細については、「ストランドを作成する」を参照してください。

    [Create Extrusion Along Strands]コンパウンドは、[StrandSize]属性を使用して押し出しの幅をコントロールします。この属性が存在しない場合は、ベース パーティクルのサイズを使用します。これらの属性が少なくとも 1 つ存在していて、ゼロになっていないことを確認してください。

    各ストランド セグメントの押し出しにはサブディビジョンが 1 つ存在するため、ストランド セグメントの数を適宜調整します。

  2. 既定の円以外の断面を押し出す場合は、単純なポリゴン メッシュを作成して押し出します。たとえば、ポリゴンの追加/編集ツール([N]キー)を使用して、[トップ]ビューにポリゴン 1 つのメッシュを描画することができます。「ポリゴンを追加および編集する(描画)」を参照してください。

    ポイントがオブジェクトの中心からオフセットしすぎないように、シーンの原点の周囲にポリゴンを描画します。中心は、各ストランドに沿って押し出されたポイントです。

  3. 空のポリゴン メッシュを取得して、非シミュレート ICE ツリーを作成します。

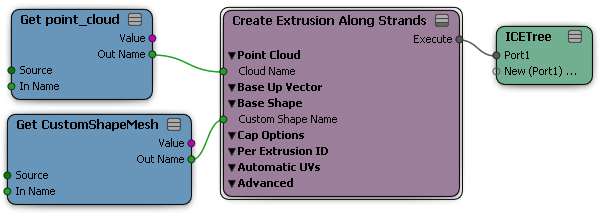

  4. [Create Extrusion Along Strands]を ICETree ルートに接続して、ポイント クラウドを指定します。

  5. 断面のシェイプにカスタム メッシュを使用する場合は、基本シェイプ タイプを[Custom]に設定して、メッシュの名前を[Custom Shape Name]に接続します。

2 つのツリーでストランドに沿って押し出しする

  1. 1 つのツリーでストランドに沿って押し出すには、上記の手順に従います。

  2. ミュート デフォーメーションをオンにします。

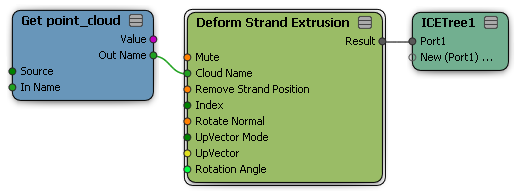

  3. 別の ICE ツリーを作成し、同じポイント クラウドを使用して、[ストランド押し出しの変形](Deform Strand Extrusion)を適用します。

  4. [ストランド押し出しの変形](Deform Strand Extrusion)および[ストランドに沿って押し出しを作成](Create Extrusion Along Strands)の両方において、[ストランド ポジションの削除](Remove Strand Position)および[インデックス](Index)が同じ値に設定されていることを確認します。

  5. ストランドの長さに沿った回転をコントロールするには、[ストランド押し出しの変形](Deform Strand Extrusion)の他のオプションを使用します。
