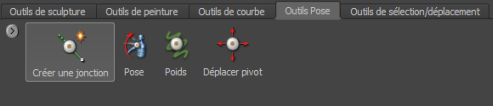

Création de jonctions

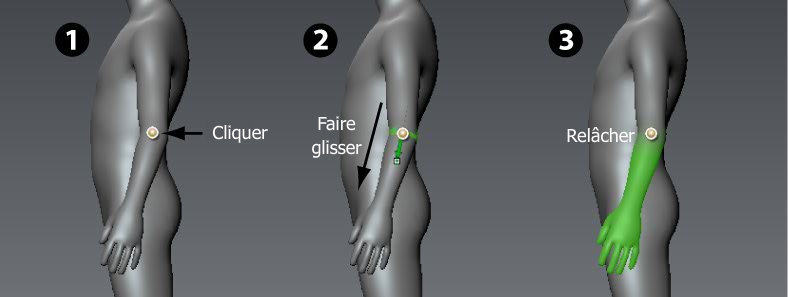

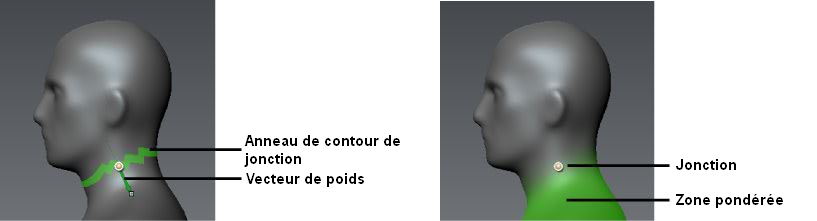

• Vecteur Poids : vecteur vert avec une pointe de flèche, que vous faites glisser pour définir la largeur initiale de la zone de transition de chaque côté de la jonction.

  Eloignez le vecteur poids de la jonction (pivot) sur une courte distance en le faisant glisser pour définir une petite zone de transition, de sorte que seuls les sommets situés à proximité de la jonction sont modifiés lorsque vous posez le modèle.

  Faites glisser le vecteur sur une plus longue distance pour créer une zone d'influence plus grande, de sorte que les sommets plus éloignés de la jonction soient affectés.

• Anneau de contour de jonction : un anneau vert irrégulier constitué de faces est mis en surbrillance à l'emplacement de la jonction pour indiquer la limite de contour de la zone pondérée, répartie également de chaque côté de la jonction.

  Ajustez l'angle de cet anneau en faisant glisser le vecteur poids autour de la jonction. Selon la déformation nécessaire, vous pouvez ajuster le contour de la jonction pour qu'elle soit perpendiculaire au composant du modèle ou à un angle. L'angle du contour de la jonction affecte la zone d'influence par défaut de la jonction.

Ces deux éléments fournissent des indications de manière interactive sur la zone d'influence de cette jonction ainsi que sur les déformations par rapport à la jonction lorsque vous utilisez l'outil Pose.

Deux éléments apparaissent :

• Jonction : par défaut, la jonction est centrée dans l'anneau de faces dans la zone sur laquelle vous cliquez.

  Lorsque vous placez la jonction, Mudbox tente de la centrer dans le volume par défaut. Cela permet de positionner facilement et rapidement la jonction à partir de n'importe quel point de vue dans la vue 3D et fournit un positionnement par défaut initial correct dans la plupart des cas.

  RemarqueVous pouvez modifier le paramètre de positionnement de jonction par défaut dans les propriétés de la boîte de dialogue Créer une jonction. Vous pouvez également repositionner le pivot de la jonction à l'aide de l'outil Déplacer pivot. Reportez-vous à la rubrique Ajustement de l'emplacement de pivot d'une jonction.
• Région pondérée : zone de couleur vert vif dont l'intensité diminue avec l'éloignement par rapport à la jonction. Cela indique le composant du modèle qui se déplace, pivote ou est mis à l'échelle lorsque vous utilisez l'outil Pose.

  La saturation de la couleur de pondération indique l'influence de la jonction sur les faces concernées lorsque vous posez le composant concerné. La couleur verte totalement saturée indique que les faces sont intégralement affectées par la jonction ; des couleurs moins saturées indiquent un impact moindre.

  Vous pouvez sélectionner différentes méthodes pour définir la zone pondérée initiale, à l'aide des options Poids dans les Propriétés de Créer une jonction. Vous pouvez également ajuster la zone pondérée à l'aide de l'outil Poids. Reportez-vous à la rubrique Ajustement de la zone d'influence d'une jonction.

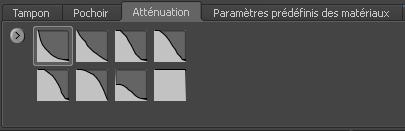

  La façon dont la couleur de pondération diminue avec la distance à partir de la jonction dépend initialement de la courbe d'atténuation sélectionnée dans le tiroir Atténuation lorsque vous sélectionnez l'outil Créer une jonction. Vous pouvez personnaliser davantage l'atténuation à l'aide de l'outil Poids. (Reportez-vous à la rubrique Ajustement de l'atténuation d'un outil.) La courbe d'atténuation est utilisée comme guide, le long de la plage d'influence que vous créez lorsque vous faites glisser le vecteur poids.



La jonction s'affiche sous la forme d'un point, et sa zone d'influence est mise en surbrillance verte.

Lorsque vous créez des jonctions, Mudbox organise automatiquement les objets dans un objet Squelette dans la liste d'objets. La structure hiérarchique du squelette est déterminée par le placement des jonctions.

Une logique de hiérarchisation automatique crée les hiérarchies de jonctions en fonction des sommets affectés comme suit :

• Si vous créez une jonction avec une zone d'influence qui est entièrement à l'intérieur de la zone d'influence d'une jonction existante, la nouvelle jonction est apparentée à la jonction existante.
• Si vous créez une jonction avec une zone d'influence qui englobe entièrement la zone d'influence d'une autre jonction, la nouvelle jonction devient le parent de la jonction englobée.
• Si vous créez une nouvelle jonction dont la zone d'influence est complètement extérieure à la zone d'influence d'autres jonctions, la nouvelle jonction est ajoutée au même niveau hiérarchique.

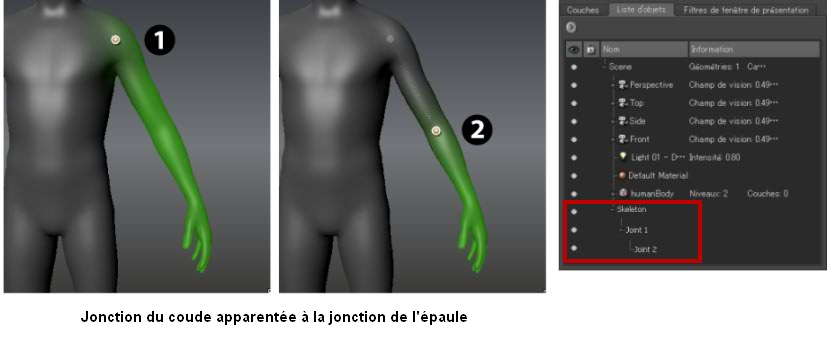

Par exemple, si vous créez une épaule avec une région pondérée sur le bras complet, puis créez une jonction au niveau du coude et faites glisser le curseur pour définir la pondération vers le poignet, l'articulation du coude est automatiquement apparentée à l'articulation de l'épaule. Un objet structure s'affiche entre les deux jonctions pour indiquer cette relation.

• Vérifiez que l'option Une jonction à la fois.

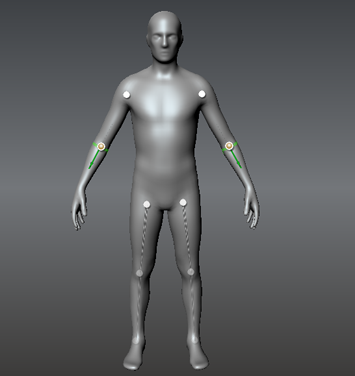

• Définissez l'option Miroir sur l'axe de symétrie par rapport auquel vous souhaitez copier les jonctions.

Une jonction est créée à l'endroit où vous cliquez, et une autre jonction est créée sur le côté opposé de l'axe de symétrie sélectionné.
