Fx Viewer




Fx Viewerは、Fx Tree での接続の結果を確認したり、各オペレータがどのように全体のエフェクトに影響しているかを確認する目的で使用する 2D ビューアです。Fx Tree でオペレータをプレビューすると、オペレータの出力が Fx Viewer に表示されます(Fx Viewer を開いている場合)。

複数のオペレータを同時に表示する必要がある場合は、Fx Viewer を複数開くことができます。Fx Viewer を使用してオペレータをプレビューする方法の詳細については、「エフェクトをプレビューする」を参照してください。

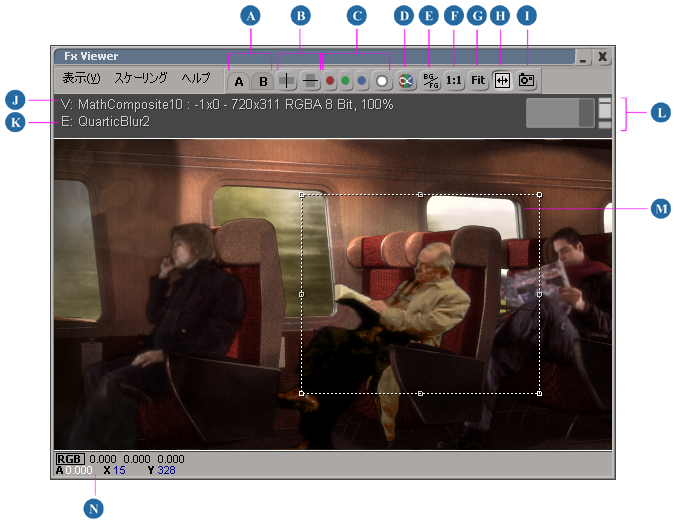

イメージ提供: Ouch!アニメーション

A

ビューア A と B の切り替え

H

[イメージ比較領域の表示/非表示]ボタン

B

ビューア A と B の分割

I

[イメージ比較領域を更新]ボタン

C

[表示チャンネル]ボタン

J

表示中のノード

D

[アルファオーバーレイ]ボタン

K

編集中のノード

E

[ソースをマージし合成表示]ボタン

L

ナビゲーション コントロール

F

[パンのリセット]および[ズームのリセット]ボタン

M

イメージ比較領域

G

フィット ボタン

N

マウス ポインタの下にあるピクセルの RGBA および XY の値

Fx Viewer を開くには

次のいずれかの操作を実行します。

  • Fx Viewer などの Softimage のすべての合成ツールを含む合成レイアウトを表示するには、[ビュー](View) [レイアウト](Layouts) [合成](Compositing)を選択します。

    または

  • それぞれの Fx Viewer を表示するには、次のいずれかを実行します。

    • フローティング ウィンドウに Fx Viewer を開くには、[ビュー](View) [合成](Compositing) [Fx Viewer]を選択します。または、FxTree ビューを開いている場合は、FxTree ビューのコマンド バーから[表示](View) [ビューア](Viewer)を選択します。

      または

    • ビューポートに Fx Viewer を開くには、現在のビューの名前をクリックし、[Fx Viewer]を選択します。

ペイントメニュー

ペイント オペレータのプロパティの編集時には、Fx Viewer にペイント メニューが表示されます。ペイントメニューからは、ペイントツールと設定の大部分にアクセスできます。このメニューは、ペイントオペレータを編集している間だけ表示されます。ペイントオペレータ以外のプロパティの編集時には、ペイントメニューは非表示になります。

ペイント メニューのコマンドおよび Softimage の 2D ペイント全般の詳細については、「2D ラスター/ベクトルペイント」を参照してください。

Fx Viewer 内の移動

Fx Viewer 内を移動するには、さまざまな方法を使用できます。ビューポートで使用するのと同じパン ツールやズーム ツールを使用したり、ナビゲーション コントロールを使用することができます。ナビゲーション コントロールでは、マウスだけでパンとズームを実行できます。

Fx Viewer 内でパンとズームを実行するには

次のいずれかの操作を実行します。

  • [Z]キーを押して、[パン?ズーム](Pan and Zoom) ツールをアクティブにします。左クリックすると任意の方向にパンし、中クリックしてドラッグするとズーム インし、右クリックするとズーム アウトします。

    または

  • [S]キーを押して、[ナビゲーション](Navigation) ツールをアクティブにします。左クリックすると任意の方向にパンし、中クリックするとズーム インおよびズーム アウトします。

    または

  • [Shift]+[Z]キーを押して、[矩形ズーム](Rectangular Zoom) ツールをアクティブにします。斜め方向にクリック アンド ドラッグすると、ズーム インする領域を指定します。

    または

  • テンキーの+(プラス)キーを押すと1レベルズームインし、-(マイナス)キーを押すと1レベルズームアウトします。

    または、Fx Viewer の[ビュー]メニューの[ズーム増](Increment Zoom)コマンドと[ズーム減](Decrement Zoom)コマンドを使用します。

    または

  • ナビゲーション コントロールを使用して移動します。この方法については、この後のセクションで説明します。

ナビゲーションコントロールの使用

A

オペレータ

C

ズーム スライダ

B

パンの矩形部

D

ズームのリセット

ナビゲーション コントロールは、パンに使用される Fx Viewer の矩形の鳥瞰図とズームをコントロールするスライダを組み合わせたものです。矩形は、Fx Viewer のワークスペース全体を縮小して表示します。この矩形内で、明るい灰色の矩形はイメージの表示部分を示します。

右側のズーム スライダを上方向に動かすとズーム インし、下方向に動かすとズーム アウトできます。

ナビゲーション コントロールを表示するには

  • Fx Viewer メニューから[表示](View) [ビューア ナビゲーション コントロール](Viewer Navigation Control)を選択します。

    ナビゲーション コントロールは Fx Viewer 右上隅に表示されます。

ナビゲーション コントロールを使用してパンするには

  • パンの矩形部内の任意の場所をクリックし、ドラッグします。マウス ポインタで表示領域を移動すると、イメージの対応する部分が Fx Viewer に表示されます。

ナビゲーション コントロールを使用してズームするには

  • ズーム スライダをクリックし、ズーム インするには上方向にドラッグし、ズーム アウトするには下方向にドラッグします。

    ズーム状態をリセットするには、ズーム スライダのすぐ下にある小さな正方形をクリックするか、または[R]キーを押します。

パンとズームのリセット

[1:1]ボタンおよび[フィット](Fit)ボタンを使用すると、Fx Viewer 内でパンおよびズームをすばやくリセットできます。これらのボタンを使用するには、次の作業を実行します。

  • 次のいずれかの操作を実行します。

    • [1:1]ボタンをクリックして、パンおよびズームを完全にリセットします。ビューア内のイメージはフル サイズで表示されます。

      または、Fx Viewer メニューから[表示](View) [ズームとパンのリセット](Reset Zoom and Pan)を選択します。

      または

    • [フィット](Fit)ボタンをクリックして、ビューア内にイメージ全体を収めます。

      または、Fx Viewer メニューから[表示](View) [フレーム](Frame)を選択できます。

      イメージのアスペクト比に従って、ビューアの上または右の部分に空白の空間が作成されます。

Fx Viewer のプロパティを設定する

[FX ビューア設定]ダイアログ ボックスを使用すると、背景およびアルファ オーバーレイ カラーなどのビューア属性を変更できます。また、ガンマ用および Cineon 用の両方のルックアップ テーブルが含まれます。

[FX ビューア設定]ダイアログ ボックスを表示するには
