Mapping リスト




Mapping リストでは、MotionBuilder に取り込む各キャラクタ モデルの構造を定義します。

MotionBuilder がキャラクタ モデルの構造の一部として認識しているすべてのオブジェクトの名前は、左に一覧表示されます。オブジェクトをキャラクタの一部として定義するには、(Viewer ウィンドウ、Scene Browser、または Schematic ビューで)オブジェクトをキャラクタのスケルトンから選択し、Alt キーを押しながら Mapping リストの対応するスロットにドラッグします。

たとえば、Hips を定義するには、Alt キーを押しながら Hips オブジェクトをキャラクタのスケルトンから Mapping リストの Hips スロットにドラッグします。このようにして、MotionBuilder に「このキャラクタ モデルではこれがヒップ ボーンとなる」と認識させます。

Mapping リストの各スロットには、ジョイント、ボーン、ヌル、またはモデルのスケルトンのその他のいかなるオブジェクトを配置することができます。

また、Character アセットをモデルの上にドラッグして、自動的にオブジェクトをすべてのスロットにマップすることもできます。スケルトンが Mapping リストの命名規則に従っている限り、この操作によりキャラクタのスケルトンのジョイントやボーンは、適切なスロットへと自動的に配置されます。キャラクタ構造のマッピングの詳細については、「キャラクタ マッピング」を参照してください。

モデルをモーション ソースへと、正常に関連付けるには、ジョイントやボーン オブジェクトを Mapping リストの Base グループの各スロットに定義します。

モデル作成に使用する手法によっては、Reference オブジェクトや追加の Auxiliary、Spine、Roll オブジェクトも指定する必要がある場合があります。

キャラクタの胴体の特定の領域を定義するスロットは、キャラクタ マッピング作業を行うにつれ、展開や折り畳むことができるグループに整理されます。Mapping リストは、次のスロットまたはスロット グループに分割されます。

Reference スロット

マッピング作業中は Reference オブジェクトを必要としませんが、モデル全体を移動、スケール、および回転するには、このスロットにオブジェクトを定義します。Reference オブジェクトは、モデル全体のルートの役割を果たします。理想的な Reference オブジェクトはモデルのヒップにペアレント化されたヌルまたはジョイントです。

Reference オブジェクトは、次のような状況で定義することをお勧めします。

注:

Story ウィンドウの Character Animation トラックは、キャラクタライズの一部として Character Reference Node にマッピングされたデータを使用できません。Character Animation の Travelling Node が、このデータへのアクセスを阻止します。

Left Foot Floor/Right Foot Floor スロット

Left Foot Floor スロットと Right Foot Floor スロットは、床を表すマーカなどのオブジェクト用にあります。それぞれの足に、異なるマーカを設定することができます。これらのスロットは、[Feet Floor Contact]設定で使用します(「[Toes Floor Contact Setup]プロパティ」を参照)。

Left Hand Floor/Right Hand Floor スロット

Left Hand Floor スロットと Right Hand Floor スロットは、キャラクタの左手または右手のために、床を表すマーカなどのオブジェクト用にあります。左右両手に、それぞれ異なるマーカを設定することができます。これらのスロットは、[Hands Floor Contact]設定で使用します(「[Feet Floor Contact Setup]プロパティ」を参照)。

注:

Floor スロットを空白のままにしておくと、Y 軸上の 0 の平面(Producer Perspective カメラ ビューで表示されるグリッド)がフロア コンタクトに使用されます。

Base スロット

スロットの Base グループでは、MotionBuilder にロードされるすべてのスケルトンで必要なボーンの基本セットを定義できます。MotionBuilder がキャラクタ モデルとそのスケルトンの構造を理解できるように、オブジェクトをこのスロット グループにマップします。

MotionBuilder の命名規則に従ってスケルトンのボーンに名前を付けて、オブジェクトをこれらのスロットに自動的にマップすることができます。また、手動でボーンをこれらのスロットにマップすることもできますが、いずれの方法でもこれらの 15 本の Base ボーンを定義する必要があります。

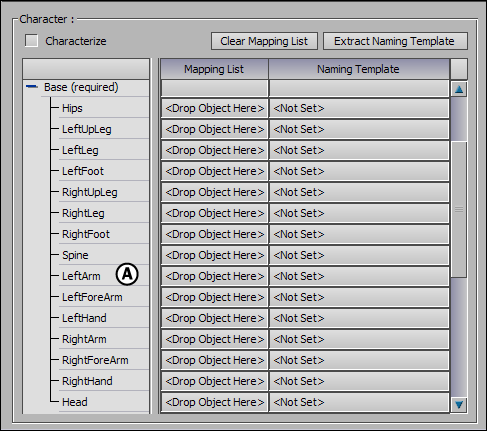

Mapping リストの(必須)オブジェクトの Base グループ

Base グループ内の各スロットの説明は、次の表を参照してください。これらのボーンの配置を図解する単純なスケルトンを確認するには、「ボーン命名規則」を参照してください。

Base スロット 説明
Hips モデルのヒップを動かすジョイントまたはボーンです。
LeftUpLeg/RightUpLeg モデルの左上脚/右上脚を動かすジョイントまたはボーンです。この LeftUpLeg/RightUpLeg ジョイントまたはボーンは Hips ジョイントまたはボーンのである必要があります。
LeftLeg/RightLeg モデルの左右の膝を動かすジョイントまたはボーンです。この LeftLeg/RightLeg ジョイントまたはボーンは LeftUpLeg/RightUpLeg ジョイントまたはボーンの子に設定する必要があります。
LeftFoot/RightFoot モデルの左右の足を動かすジョイントまたはボーンです。この LeftFoot/RightFoot ジョイントまたはボーンは LeftLeg/RightLeg ジョイントまたはボーンの子に設定する必要があります。
Spine マッピング先スケルトンの胸を指定するジョイントまたはボーンです。このスロットは、脊椎を持つキャラクタにおいて、オプションの Spine スロットと併用できます。Spine ジョイントまたはボーンはヒップと同じ位置に配置しないでください。同じ位置だと、正しくマッピングが行えません。
LeftArm/RightArm モデルの左右の腕を動かすジョイントまたはボーンです。この LeftArm/RightArm ジョイントまたはボーンは Spine ジョイントまたはボーンの子に設定する必要があります。
LeftForeArm/RightForeArm モデルの左右の肘を動かすジョイントまたはボーンです。この LeftForeArm/RightForeArm ジョイントまたはボーンは LeftArm/RightArm ジョイントまたはボーンの子に設定する必要があります。
LeftHand/RightHand モデルの左右の手を動かすジョイントまたはボーンです。この LeftHand/RightHand ジョイントまたはボーンは LeftForeArm/RightForeArm ジョイントまたはボーンの子に設定する必要があります。
Head モデルの頭を動かすジョイントまたはボーンです。この Head ジョイントまたはボーンは Spine ジョイントまたはボーンの子に設定する必要があります。
注:

このセクションで説明する親子関係を使用してモデルのスケルトンを作成する必要はありません。これらの親子関係は、モデルのスケルトンを構成する上で推奨する方法を説明するものです。Mapping リストでは自由にカスタム スケルトン構造を定義できます。

Auxiliary スロット

Auxiliary グループのスロットはオプションです。これらのスロットでは、足指や指、首、および肩のベースとなるオブジェクトを定義することでキャラクタをよりリアルにすることができます。

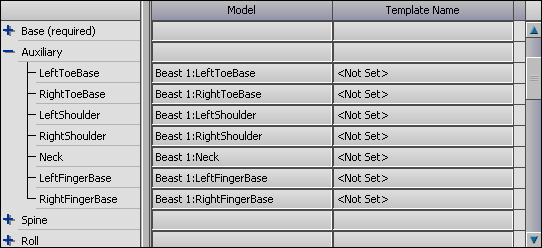

Mapping リスト内の Auxiliary スロット グループ

次の表では、Auxiliary グループ内の各スロットについて説明します。

Auxiliary スロット 説明
LeftToeBase/RightToeBase モデルの左右の足指を動かすジョイントまたはボーンです。このジョイントまたはボーンは LeftFoot/RightFoot ジョイントまたはボーンの子に設定する必要があります。
LeftShoulder/RightShoulder モデルの左右の肩を動かすジョイントまたはボーンです。このジョイントまたはボーンは Spine ジョイントまたはボーンの子に設定し、LeftArm/RightArm ジョイントまたはボーンの親に設定する必要があります。
Neck モデルの首を動かすジョイントまたはボーンです。このジョイントまたはボーンは Spine ジョイントまたはボーンの子に設定し、Head ジョイントまたはボーンの親に設定する必要があります。
LeftFingerBase/RightFingerBase モデルの左右の指を動かすジョイントまたはボーンです。このジョイントまたはボーンは指の根元の子に設定する必要があります。

Spine スロット

Spine スロット グループでは、最大 1 本の脊椎(オプションの背骨 9 本 + 必須 Spine 1 本 = 10)で脊椎を指定できます。詳細については、「脊髄を定義する」を参照してください。

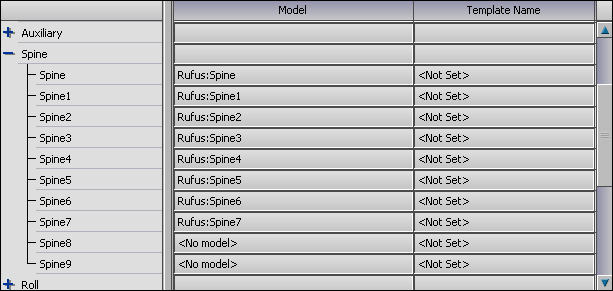

Spine グループ

Roll スロット

Roll グループのスロットは、腕や脚のボーンの回転に影響を与えるオブジェクトを定義できます。

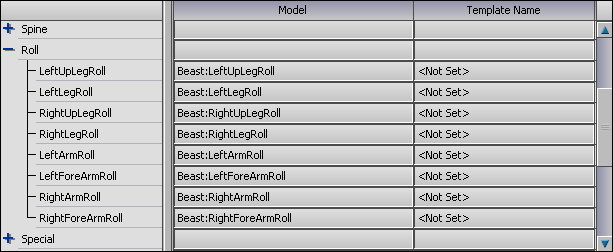

Roll グループ

モデルのスケルトンを作成するときに、スケルトンの構造にロール ボーンを追加することをお勧めします。モデルにロール ボーンがあると、エンベロープ変形をよりリアルにするために、特定のボーンのロール軸の動きのパーセントを指定できます(「Roll Extraction」を参照)。

ロールを適切に伝えるには、ボーンまたはジョイントを次の表に説明するように配置する必要があります。

Roll スロット 説明
LeftUpLegRoll/RightUpLegRoll LeftUpLeg/RightUpLeg をロールさせるジョイントまたはボーンです。この LeftUpLegRoll/RightUpLegRoll ジョイントまたはボーンは LeftUpLeg/RightUpLeg ジョイントまたはボーンの子に設定する必要があります。
LeftLegRoll/RightLegRoll LeftLeg/RightLeg をロールさせるジョイントまたはボーンです。この LeftLegRoll/RightLegRoll ジョイントまたはボーンは LeftLeg/RightLeg ジョイントまたはボーンの子に設定する必要があります。
LeftArmRoll/RightArmRoll LeftArm/RightArm をロールさせるジョイントまたはボーンです。この LeftArmRoll/RightArmRoll ジョイントまたはボーンは LeftArm/RightArm ジョイントまたはボーンの子に設定する必要があります。
LeftForeArmRoll/RightForeArmRoll LeftForeArm/RightForeArm をロールさせるジョイントまたはボーンです。この LeftForeArmRoll/RightForeArmRoll ジョイントまたはボーンは LeftForeArm/RightForeArm ジョイントまたはボーンの子に設定する必要があります。

Special スロット

モデルのスケルトン構造とアニメーションの制御の度合いによっては、ヒップの移動と回転を 2 つの異なるジョイントまたはボーンに分割することがあります。

Special スロット グループには、モデルのヒップを移動するための 2 番目のオブジェクトを定義できる Hips Translation スロットが含まれています。Hips Translation オブジェクトを定義すると、ヒップ位置のデータはそのオブジェクトに、そしてヒップ回転データは Base グループで定義されているオリジナルの Hips オブジェクトに移動します。

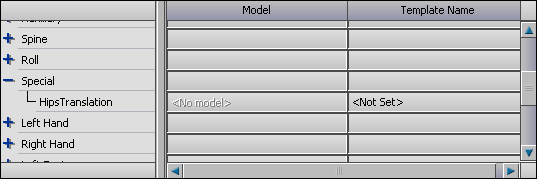

Hips Translation スロットのある Special グループ

Hips Translation スロットで定義するオブジェクトは、キャラクタの Reference オブジェクトの子である必要があります。

オブジェクトを Hips Translation スロットで定義しない場合、位置データと回転データの両方が Hips スロットで定義されたオブジェクトに送信されます。「Hips Translation Mode」を参照してください。

必要に応じて、[Character Solving]プロパティの[Hips Translation Mode]オプションを使用し、回転と位置を Hips Translation オブジェクトと Hips オブジェクトに転送する方法を選択することができます。

Left Hand/Right Hand スロット

Left Hand グループと Right Hand グループのスロットを使用し、オブジェクトを定義してリアルな手と指の動きをキャラクタに追加できます。これらのグループには、親指、人差し指、中指、薬指、小指オブジェクト用のスロットと、追加の指用のスロットが含まれています。

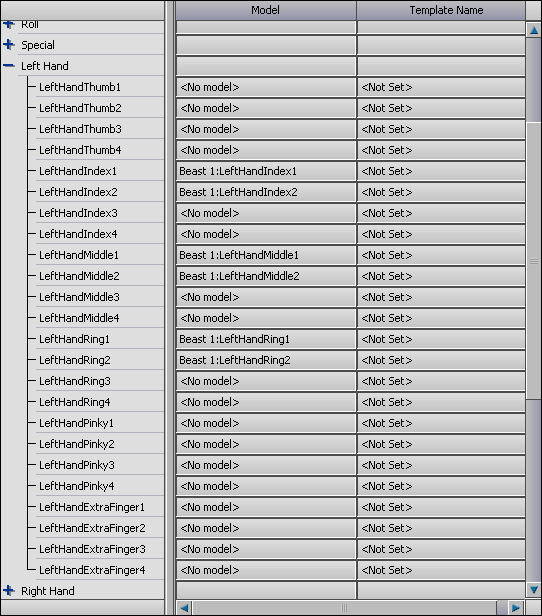

Left Hand グループ

各スロットの番号はそれぞれの指のジョイントに対応しています。たとえば、番号が“1”のスロットは指または足指の 1 番目のジョイントに対応し、番号が“4”のスロットは指の最後のジョイントに対応します。指先を正しく定義するため、それぞれの指の最後のジョイントまたはボーンは 4 番目のスロットにマップする必要があります。

これらのスロットを使用する場合、モデルのスケルトンは指のある手を持っている必要があります。

Left Foot/Right Foot スロット

Left Foot グループと Right Foot グループのスロットでモデルの足を定義し、キャラクタにリアルな足と足指の動きを追加できます。これらのスロットを使用する場合、モデルのスケルトンは足指のある足を持っている必要があります。

Foot グループは Hand グループと同じ命名規則に従うため、親指(第 1 趾)、人差し指(第 2 趾)、中指(第 3 趾)、薬指(第 4 趾)、小指(第 5 趾)用のスロットと追加の足指用のスロットを含んでいます。

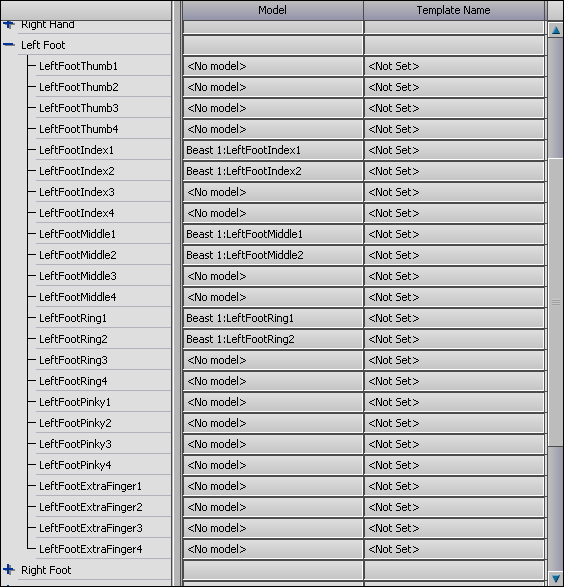

たとえば、次の図は Beast キャラクタの Mapping リスト内の Left Foot スロットを示しています。

Left Foot スロット グループ

各スロット グループの番号はそれぞれの足指のジョイントに対応しています。たとえば、番号が“1”のスロットは足指の 1 番目のジョイントに対応し、番号が“4”のスロットは足指の最後のジョイントに対応します。足の指先を正しく定義するため、それぞれの足指の最後のジョイントまたはボーンは最後のスロットにマップする必要があります。

詳細については、「つま先の動作を定義する」を参照してください。

Left In-Hand/Right In-Hand スロット

Left In-Hand グループと Right In-Hand グループには、それぞれの手のボーンを定義するためのオプション スロットが含まれています。これらは、それぞれの指の 1 番目のジョイントまたはボーンを LeftHandBase または RightHandBase スロットに関連付けるジョイントまたはボーンです。

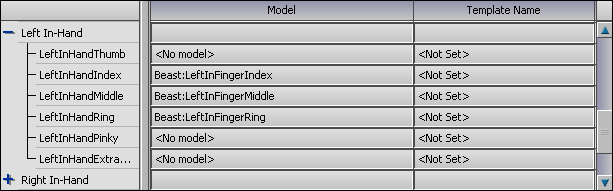

Left In-Hand グループ

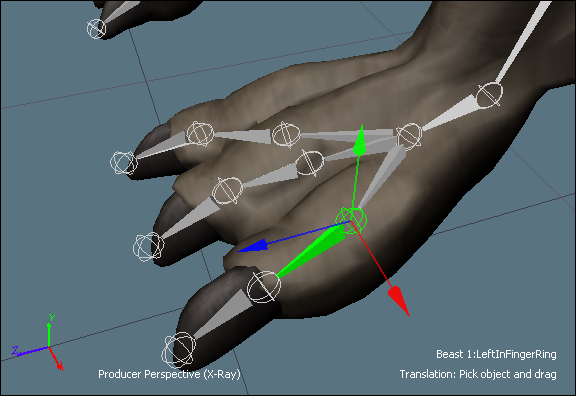

たとえば、次の図は、ボーンが Left In-Hand オプション スロットで定義されているスケルトンを示しています。

left In-Hand ボーンを持つモデル

Left In-Hand グループと Right In-Hand グループにはそれぞれの指(親指、人差し指、中指、薬指、小指)の In-Hand スロットと追加の指用のスロットが含まれています。

各 Left In-Hand オブジェクトと Right In-Hand オブジェクトは、LeftFingerBase/RightFingerBase オブジェクトとそれぞれの指の 1 番目のジョイントまたはボーンの間にある必要があります。たとえば、LeftInRing オブジェクトは LeftFingerBase オブジェクトの子である必要があると同時に、LeftHandRing1 オブジェクトをペアレント化する必要があります。

Left In-Foot/Right In-Foot スロット

Left In-Foot グループと Right In-Foot グループには、それぞれのボーンを定義するためのオプション スロットが含まれています。これらボーンは、それぞれの足指の 1 番目のジョイントを LeftToeBase または RightToeBase に関連付けます。

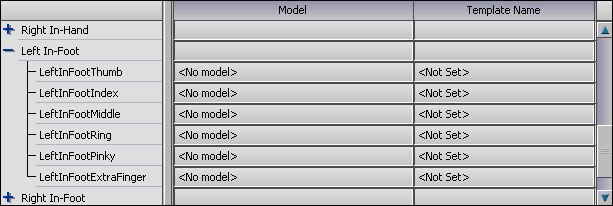

Left In-Foot グループ

たとえば、次の図は、ボーンが Left In-Foot オプション スロットで定義されているスケルトンを示しています。

Left In-Foot オブジェクト A. LeftInFootIndex B. LeftInFootMiddle C. LeftInFootRing

Left In-Foot グループと Right In-Foot グループにはそれぞれの足指(親指、人差し指、中指、薬指、小指)の In-Foot スロットと追加の足指用のスロットが含まれています。これらのスロットの名前は、Left In-Hand グループと Right In-Hand グループが類似しているため、これらのグループに基づいてつけられます。LeftInFootThumb スロットは左足の親指、LeftInFootIndex は左足の第 2 趾、などというように表現されます。

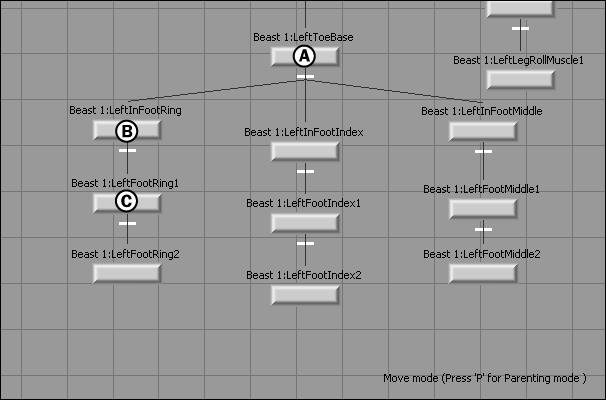

それぞれの Left In-Foot/Right In-Foot ジョイントまたはボーンは、LeftToeBase/RightToeBase と各足指の 1 番目のジョイントまたはボーンの間になくてはいけません。たとえば、 次の図では、LeftInFootRing オブジェクト(B)は LeftToeBase(A)の子で、LeftFootRing1 オブジェクト(C)をペアレント化する必要があります。

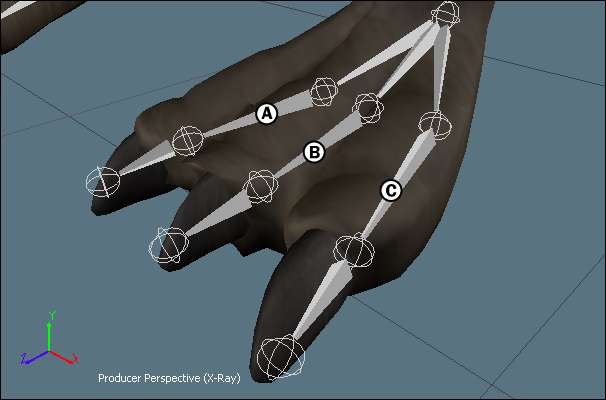

Left In-Foot オブジェクトの階層 A. LeftToeBase オブジェクト B. LeftInFootRing オブジェクト C. LeftFootRing1 オブジェクト

Neck スロット

Neck グループには、複数のネック ボーンを定義できる 10 個のスロットが含まれています。通常、二足歩行では 1 つのみのネック ジョイントまたはボーンを使用します。一方、四足歩行では多数のネック ジョイントまたはボーンを使用します。

Props スロット

Props グループのスロットでは、武器、傘、ステッキ、またはキャラクタにコネクトされたその他のアイテムなどのプロップ オブジェクトを最大 5 つ追加できます。

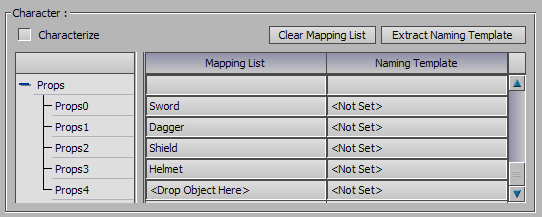

Props グループ
