大理石的 nCloth 袋

创建大理石

将首先创建许多 nCloth 大理石。

为大理石生成网格

1. 在“多边形”(Polygons)菜单集中，选择创建 > 多边形基本体(Create > Polygon Primitives) > 平面(Plane) > 。

   “多边形平面选项”(Polygon Plane Options)窗口将出现。

2. 选择“编辑 > 重置设置”(Edit > Reset Settings)。
3. 按如下所示设定平面选项：
   • 宽度分段数(Width divisions)：2
   • 高度分段数(Height divisions)：2
4. 单击“创建”(Create)。

   Maya 创建以原点为中心的平面。

5. 选择编辑网格 > 挤出(Edit Mesh > Extrude)
6. 在“属性编辑器”(Attribute Editor)中，选择 polyExtrudeFace1 选项卡并输入以下内容：
   • 分段(Divisions)：2
   • 局部平移(Local Translate)：0, 0, 1

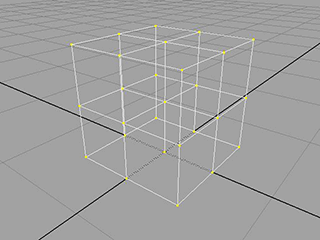

   Maya 会基于原始平面生成一个立方体。

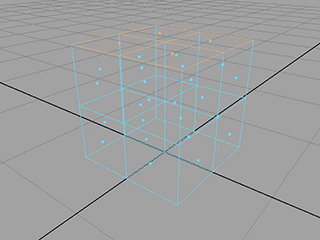

7. 选择编辑网格 > 合并(Edit Mesh > Merge)。

8. 在立方体上单击鼠标右键 ()，然后选择“对象模式”(Object Mode)。
9. 选择立方体。
10. 在“nDynamics”菜单集中选择nMesh > 创建 nCloth(nMesh > Create nCloth)。
11. 打开“属性编辑器”(Attribute Editor)。
12. 在“碰撞”(Collisions)区域中，调整下列属性：
    • 厚度(Thickness)：0.25
    • 解算器显示(Solver Display)：碰撞厚度(Collision Thickness)
    • 碰撞标志(Collision Flag)：顶点(Vertex)
    • 自碰撞标志(Self Collision Flag)：顶点(Vertex)

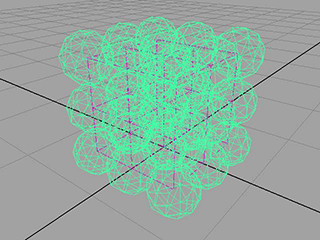

    nCloth 现在显示为许多碰撞粒子。


13. 在“动力学特性”(Dynamic Properties)区域中，调整下列属性：
    • 拉伸阻力(Stretch Resistance)：0
    • 压缩阻力(Compression Resistance)：0
    • 弯曲阻力(Bend Resistance)：0
    • 升力(Lift)：0.0
    • 切向阻力(Tangential Drag)：1.0
14. 选择 nucleus1 选项卡并启用“使用平面”(Use Plane)。
15. 在场景视图中，选择 nCloth 并在地平面上方对其进行平移。如果需要，还可以对其进行旋转。
16. 播放模拟。

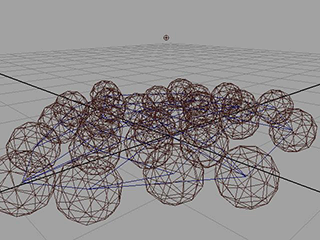

    布料像一堆大理石一样落下。



创建袋

若要完成模拟，需要隐藏 nCloth 大理石并创建袋。

隐藏布料网格

1. 在“属性编辑器”(Attribute Editor)中，选择 outputCloth1 选项卡。
2. 在“渲染统计信息”(Render Stats)区域中，按如下所示调整属性：
   • 投射阴影(Cast Shadows)：禁用(off)
   • 运动模糊(Motion Blur)：禁用(off)
   • 主可见性(Primary Visibility)：禁用(off)
   • 在反射中可见(Visible in Reflections)：禁用(off)
   • 在折射中可见(Visible in Refractions)：禁用(off)
3. 在“属性编辑器”(Attribute Editor)中，选择“对象显示”(Object Display)。
4. 在“绘制覆盖”(Drawing Overrides)区域中，按如下所示调整属性：
   • ObjectDisplay：绘制覆盖(Drawing Overrides)
   • 启用覆盖(Enable Overrides)：启用(on)
   • 细节级别(Level Of Detail)：边界框(Bounding Box)

   nCloth 大理石不再显示在场景视图或渲染视图中。

对大理石袋建模

1. 在“多边形”(Polygons)菜单集中选择创建 > 多边形基本体(Create > Polygon Primitives) > 柏拉图多面体(Platonic Solids) > 。

   “多边形柏拉图多面体选项”(Polygon Platonic Solid Options)窗口将出现。

2. 将“柏拉图多面体类型”(platonic type)设定为“二十面体”(Icosahedron)并单击“创建”(Create)。
3. 选择网格 > 平滑(Mesh > Smooth)。

   二十面体变得更类似于球形。

4. 在“属性编辑器”(Attribute Editor)中，选择 polySmoothface1 选项卡。
5. 按如下所示调整属性：
   • 方法(Method)：线性(Linear)
   • DivisionLevels：1
   • 每个面的分段数(Divisions per Face)：10
   • 推动强度(Push Strength)：1.0
   • 圆度(Roundness)：1.45
6. 在“通道盒”(Channel Box)中，按如下所示调整通道值：
   • TranslateY：0.848
   • ScaleX：1.5
   • ScaleY：1.5
   • ScaleZ：1.5

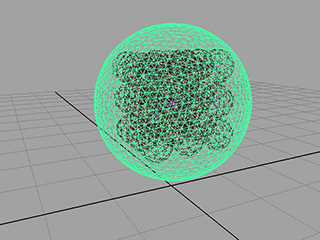

7. 在“nDynamics”菜单集中选择nMesh > 创建 nCloth(nMesh > Create nCloth)。
8. 播放模拟。

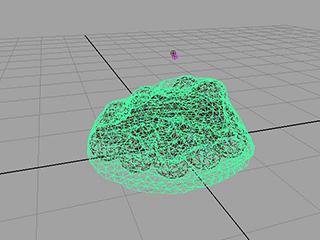

   大理石袋降落到地面。



约束袋

为使袋保持挂起状态，需要约束其位置。

约束袋

1. 在袋上单击鼠标右键 ()，然后从显示的标记菜单中选择“顶点”(Vertex)。
2. 在袋的顶部选择一些顶点。
3. 选择nConstraint > 变换(nConstraint > Transform)。
4. 播放模拟。

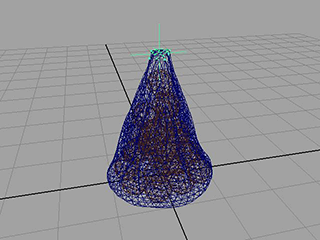

   袋的顶部现在保持在原位，而大理石会压低底部。



调整袋的压力

渲染该场景时，您可能希望大理石更明显地透过袋。可以通过调整袋的压力设置来实现此目的。

增强通过袋显示的大理石

1. 选择袋。
2. 在“属性编辑器”(Attribute Editor)中，选择 nClothShape2 选项卡。
3. 在“压力”(Pressure)区域中，将“压力”(Pressure)设定为 -0.5。
4. 播放模拟。

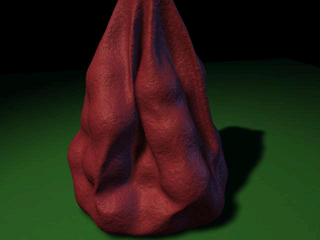

   随着大理石降落空气从袋中释放出来，从而可以通过袋更清晰地显示出大理石。

全速设置袋的动画

1. 转到播放范围的开始。
2. 选择袋，然后选择nCache > 创建新缓存(nCache > Create New Cache)。

   Maya 会自动播放 nCloth 模拟并将其作为缓存保存到磁盘。

3. 播放模拟。

   全速播放模拟。
