nCloth 树

创建树

首先使用 Maya 的“Paint Effects”工具创建树，然后将树叶变换为 nCloth 对象。

使用 Paint Effects 创建树

1. 在 Maya 工具架上选择“Paint Effects”选项卡。
2. 选择“简单树”(Simple Tree)笔刷，然后在场景中绘制一棵树。


   可以使用“缩放工具”(Scale Tool)使树变大，但本例中的步骤是针对默认大小而设计的。

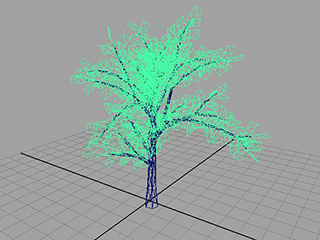

3. 选择修改 > 转化 > Paint Effects 到多边形(Modify > Convert > Paint Effects to Polygons)。
4. 更改为“选择工具”(Select Tool)，然后选择树叶。
5. 在“nDynamics”菜单集中，选择 nMesh > 创建 nCloth(nMesh > Create nCloth)。

   Maya 将创建名为 nucleus1 的解算器，并将树叶添加到该解算器。


6. 在“属性编辑器”(Attribute Editor)中，选择“nucleus1”选项卡。
7. 在“地平面”(Ground Plane)区域中，启用“使用平面”(Use Plane)。
8. 在“解算器属性”(Solver Attributes)区域中，将“最大碰撞迭代次数”(Max Collision Iterations)设定为 1。
9. 选择“nClothShape1”选项卡，然后在“碰撞”(Collisions)区域中按如下所述调整属性：
   • “自碰撞”(Self Collide)：禁用
   • “摩擦力”(Friction)：1
10. 将播放范围的结束时间设定为 50。
11. 播放模拟。

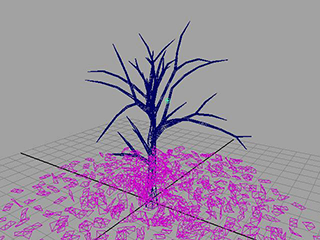

    树叶从树上垂直落到地面。



添加树叶的弯曲、升力和阻力，可以使该效果更加逼真。

设置树叶

使树叶卷曲

1. 选择树叶。
2. 在“属性编辑器”(Attribute Editor)中，选择“nClothShape1”选项卡。
3. 在“动力学特性”(Dynamic Properties)区域中，按如下所述设置属性：
   • “拉伸阻力”(Stretch Resistance)：10
   • “压缩阻力”(Compression Resistance)：10
   • “弯曲阻力”(Bend Resistance)：15

为树叶提供更加逼真的物理效果

1. 在“属性编辑器”(Attribute Editor)中，选择“nClothShape1”选项卡。
2. 在“动力学特性”(Dynamic Properties)区域中，按如下所述调整属性：
   • “升力”(Lift)：0.08
   • “切向阻力”(Tangential Drag)：0
3. 播放模拟。

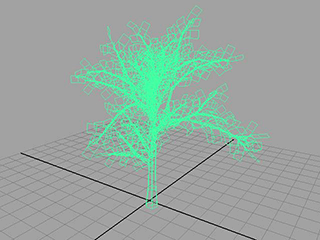

   现在，树叶会在坠落和触到地面时发生弯曲。树叶也不会垂直落下，而是有一点随风飘动到地面上的效果。可以进一步调整这些设置以细化效果。

约束树叶

与模拟不同，现实生活中树的叶子几乎不会同时掉落。若要模拟真实的树，必须将树叶约束到分支，直到足以移除树叶的力对树产生影响。

将树叶约束到树

1. 按住 键的同时选择树叶和树。
2. 在“nDynamics”菜单集中，选择 nConstraint > 组件到组件(nConstraint > Component to Component)。
3. 在“属性编辑器”(Attribute Editor)中，选择“DynamicConstraintShape1”选项卡，然后在“动态约束属性”(Dynamic Constraint Attributes)区域中按如下所述调整属性：
   • 连接方法(Connection Method)：在最大距离内(Within Max Distance)
   • “最大距离”(Max Distance)：0.1
   • “粘合强度”(Glue Strength)：0.04
     注意

     如果对树进行了缩放，则必须更改这些值以便获得所需的效果。树的缩放程度越大，这些值就必须越大。

4. 播放模拟。

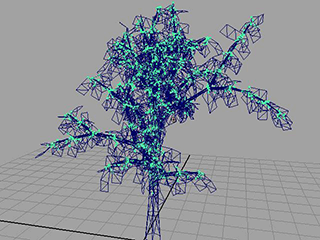

   树叶仍然附着在树上。



通过在步骤 4 中调整“粘合强度”(Glue Strength)属性，可以修改为使树叶从树上掉落而必须应用的力的强度。可以使用多种方法（例如，风或湍流）使树叶脱落。本示例中使用的是风。

将树叶从树上吹落

使用风将树叶从树上吹落

1. 选择树叶。
2. 在“属性编辑器”(Attribute Editor)中，选择“nucleus1”。
3. 在“重力和风”(Gravity and Wind)区域中，将“风速”(Wind Speed)设定为 40。
4. 播放模拟。

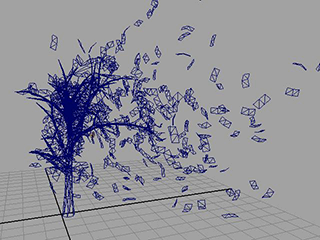

   树叶从树上吹落。


   注意

   如果要在场景视图中隐藏约束，请在“Hypergraph: 连接”(Hypergraph:Connections)窗口中的“dynamicConstraintShape1”节点上单击鼠标右键 ()，然后选择“隐藏”(Hide)。这样既可使树的显示更为清晰，同时还能提高播放的速度。
