使用 CgFX 着色器

将放置添加到 CGFX 着色器

由于 Cgfx 是一个使用可编程着色语言的节点，因此，Cgfx 着色器不会自动支持在 Maya（place2DTexture 节点或 place3DTexture 节点）内找到的纹理放置。使用此语言意味着无法从外部设定纹理变换。相反，它必须明确编码至着色器中。如果这类参数仅次于着色器中，则自动 UI 生成功能将创建 UI 元素。然后，您应将适当的属性从纹理放置节点连接到着色器内的属性。

重新加载、编辑并查看 CgFX 文件

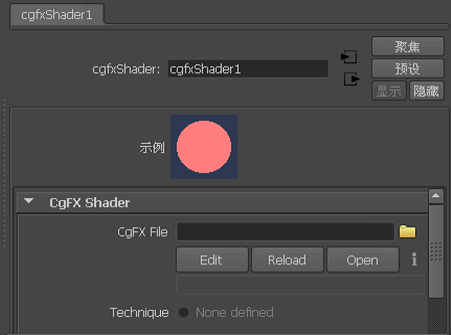

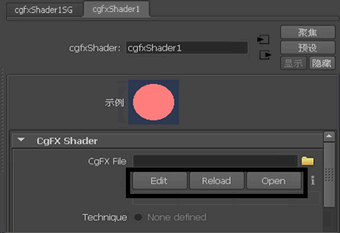

在“cgfxShader”节点的“属性编辑器”(Attribute Editor)中，可以使用“重新加载”(Reload)、“编辑”(Edit)和“打开”(Open)按钮来使用指定的 FX 文件。

重新加载(Reload)

从磁盘中重新加载指定的 CgFx 文件。

编辑(Edit)

在 Windows 的 Microsoft^® 记事本以及 Linux 的vi 中，打开指定的 CgFx 文件进行编辑。根据需要编辑并保存文件。Maya 将自动重新加载 CgFx 文件。

打开(Open)

在 Windows 的记事本以及 Linux 的 vi 中，以只读格式打开指定的 CgFx 文件。

纹理坐标系的方向

从 Maya 2012 起，当 CgFX 插件编译 CgFX 着色器时，它会将编译宏 MAYA_TEXCOORD_ORIENTATION_OPENGL 或 MAYA_TEXCOORD_ORIENTATION_DIRECTX 设置为 1，以指定用于纹理坐标系的方向。

将 MAYA_TEXCOORD_ORIENTATION 环境变量设定为 OPENGL 或 DIRECTX，以分别定义 MAYA_TEXCOORD_ORIENTATION_OPENGL 或 MAYA_TEXCOORD_ORIENTATION_DIRECTX 宏。定义宏之后，该宏将设定为 1。

OPENGL

指定使用 OpenGL 约定。在该约定中，纹理的原点位于纹理的左下角。

DIRECTX

指定使用 DirectX 约定。在该约定中，纹理的原点位于纹理的左上角。

对于 Maya 2011 和较低版本，上述两个宏均未定义，且着色器应采用 DirectX 纹理坐标系的方向。

对于 Maya 2014/2013/2012，MAYA_TEXCOORD_ORIENTATION_OPENGL 宏在默认情况下设置为 1。在启动 Maya 之前，通过将环境变量 MAYA_TEXCOORD_ORIENTATION 设定为 DirectX，可以更改默认设置。

使用默认渲染器或硬件渲染器及着色器（指为先前的 Maya 版本编写、且尚未经过修改、无法支持 OPENGL 纹理坐标方向的着色器）时，将 MAYA_TEXCOORD_ORIENTATION 环境变量设定为 DirectX 十分有用。在 Maya 2014/2013/2012 中，将 MAYA_TEXCOORD_ORIENTATION 环境变量设置为 DIRECTX 时，将出现以下情况：

• 着色器将使用设定为 1 的 MAYA_TEXCOORD_ORIENTATION_DIRECTX 宏进行编译。
• 纹理将使用 DirectX 方向进行加载。
• 默认渲染器和硬件渲染器将使用 DirectX 方向生成 UV 坐标。

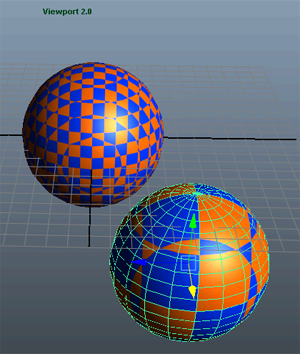

  但是，使用 OpenGL 方向存在限制，它将导致 Viewport 2.0 仍然生成 UV 坐标。这可能会导致使用 Viewport 2.0 时纹理将沿 V 轴翻转渲染。

这将会更改 UV 坐标的生成和纹理图像的加载，如果着色器使用 UV 坐标采样纹理，则渲染的图像在两个坐标系中均相同。但是，当使用着色器以程序方式生成的 UV（相对于由 Maya 生成的、来自于 UV 源流中的 UV）对纹理进行采样时，插件必须能够控制两种约定。$ (MAYA_ROOT) /presets/CgFX/example 中包含的 brix.cgfx 示例举例说明了上述运行方式：

/******************** pixel shader *********************/
#ifdef MAYA_TEXCOORD_ORIENTATION_OPENGL
     float GBalanceCorr = 1.0f - GBalance;
 #else
     float GBalanceCorr = GBalance;
#endif

    float v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.x,0.5))).x;
    float4 dColor1 = lerp(SurfColor1,SurfColor2,v);
    v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.x*2,GBalanceCorr))).x;
    dColor1 = lerp(GroutColor,dColor1,v);
    v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.x+0.25,0.5))).x;
    float4 dColor2 = lerp(SurfColor1,SurfColor2,v);
    v = ((float4)tex2D(stripeSampler,float2((IN.BrickUV.x+0.25)*2,GBalanceCorr))).x;
    dColor2 = lerp(GroutColor,dColor2,v);
    v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.y,0.5))).x;
    float4 brix = lerp(dColor1,dColor2,v);
    v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.y*2,GBalanceCorr))).x;
    brix = lerp(GroutColor,brix,v);
       return IN.DCol * brix;
}

自定义 CgFX 着色器

您可以使用 MAYA_CGFX 宏来自定义 CgFX 着色器，从而包括 Maya 特定属性注释，而不破坏与可能也使用相同 CgFX 着色器的其他应用程序的兼容性。

例如，可以使用以下代码来声明 Maya 和其他应用程序的平行光属性，且不会造成任何兼容性问题：

#if defined(MAYA_CGFX) || defined(XSI)
// Declares the « dirlight0 » with attribute annotations for Maya or XSI
float4 dirlight0 : Direction <
     string UIName =  "Distant Light 0 Direction";
     string Object = "DirectionalLight";
     string Space = "World";
> = {-1.0f, -1.0f, 0.3f, 0.0f};
#else
// Declares the « dirlight0 » with attribute annotations for another application:
....
#endif

# if (MAYA_CGFX) |VERTBAR defined (XSI) 和 # else 之间的行只有在 Maya/XSI 加载时才会解析。
