网格 > 雕刻几何体工具(Mesh > Sculpt Geometry Tool)





使用该工具可雕刻 NURBS、多边形和细分曲面。请参见 Artisan 笔刷工具的工作方式

相关主题

网格 > 雕刻几何体工具(Mesh > Sculpt Geometry Tool) >

支持您在“工具设置”(Tool Settings)编辑器中指定“雕刻几何体工具”(Sculpt Geometry Tool)的设置。在“雕刻参数”(Sculpt Parameters)区域中,有些属性是“雕刻几何体工具”(Sculpt Geometry Tool)唯一拥有的属性。这些唯一的属性如下所述。

有关“雕刻几何体工具”(Sculpt Geometry Tool)的所有其他区域中所有其他属性的描述,请参见手册的“Artisan”部分中的 Artisan 工具设置

雕刻参数(Sculpt Parameters)

以下是“雕刻参数”(Sculpt Parameters)区域中属性的描述。

运算(Operation)

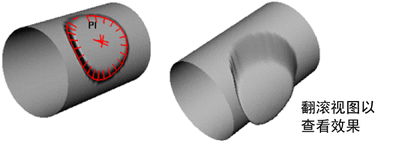

选择“推动”(Push)“拉动”(Pull)“平滑”(Smooth)“松弛”(Relax)“收缩”(Pinch)“滑动”(Slide)“擦除”(Erase)。笔刷图章内将显示一个字母,以反映操作:Ps(推动)、Pl(拉动)、Sm(平滑)、Re(松弛)、Pn(收缩)、Sl(滑动)或 E(擦除)。

若要从移除笔刷图章中的字母,请打开“雕刻曲面工具设置”(Sculpt Surface Tool Settings)窗口,单击“显示”(Display)区域,并禁用“显示笔刷反馈”(Draw Brush Feedback)

“操作”(Operation)设定为“平滑”(Smooth)时,将考虑“最大置换”(Max Displacement)“引用向量”(Reference Vector) (X, Y, Z) 选项。即:平滑将根据设定的“引用向量”(Reference Vector)选项受约束,且受限于“最大置换”(Max Displacement)值。

提示

若要从标记菜单选择笔刷操作,请在拖动鼠标的同时按键盘的 u 键。

自动平滑(Auto smooth)

启用“自动平滑”(Auto Smooth)时,如果使用“推动”(Push)“拉动”(Pull)雕刻操作,则每个笔刷笔划的曲面会自动平滑。平滑量取决于“平滑强度”(Smooth Strength)值。“自动平滑”(Auto Smooth)选项仅在选择“推动”(Push)“拉动”(Pull)雕刻操作时才可用。

平滑强度(Smooth strength)

为执行的每个“推动”(Push)“拉动”(Pull)“平滑”(Smooth)笔划指定应用于曲面的“雕刻曲面工具”(Sculpt Surface Tool)的平滑量。“平滑强度”(Smooth Strength)值的范围为 1 至 10。输入的“平滑强度”(Smooth Strength)值越大,每一笔刷笔划发生的平滑越多。

笔刷强度(Brush strength)

确定选定的雕刻曲面工具对执行的每个笔划曲面有多少影响。“笔刷强度”(Brush Strength)值范围从 1 到 100。输入的值越大,工具对每个笔刷笔划的影响越多。仅当选定“滑动”(Slide)“收缩”(Pinch)雕刻操作时,此选项才可用。

引用向量(Reference vector)

“雕刻参数”(Sculpt Parameters)区域中,选择“引用向量”(Reference Vector)“引用向量”(Reference Vector)控制推动或拉动时顶点移动的方向。笔刷箭头表示引用向量。

法线(Normal)

顶点朝曲面法线的方向移动。

第一条法线(First normal)

顶点朝曲面法线在笔划开始处建立的方向移动。

视图(View)

顶点朝与摄影机视图方向平行的方向移动。

X 轴(X Axis)

顶点仅朝 X 轴的方向移动。它们不会沿 Y 轴或 Z 轴移动。

Y 轴(Y Axis)

顶点仅朝 Y 轴的方向移动。它们不会沿 X 轴或 Z 轴移动。

Z 轴(Z Axis)

顶点仅朝 Z 轴的方向移动。它们不会沿 X 轴或 Y 轴移动。

U 向(U)

雕刻 NURBS 曲面时,朝 U 向等参线的方向 U 向移动 CV。

V 向(V)

雕刻 NURBS 曲面时,朝 V 向等参线的方向 V 向移动 CV。

提示

若要避免沿 NURBS 曲面的 U 向或 V 向等参线雕刻时重叠等参线,请使用更软的笔刷形状和较小的置换。

最大置换(Max displacement)

键入笔刷笔划可能的最大深度或高度,或使用滑块选择它。(笔刷笔划的实际置换取决于使用光笔按时的硬度和不透明度值)。

接缝/极点容差(Seam/Pole tolerance)

设定顶点必须如何沿一条边接近、边在同一曲面中必须如何彼此接近,这样才能检测为公用边。它通常用于检测球体等曲面上的极点。

整体应用(Flood)

“操作”(Operation)应用于所有选定的控制顶点。

  • “操作”(Operation)“推动”(Push)“拉动”(Pull)时,“整体应用”(Flood)将最大置换应用于所有选定的控制顶点。
  • “操作”(Operation)“平滑”(Smooth)时,“整体应用”(Flood)将平滑所有选定的控制顶点。
  • “操作”(Operation)“擦除”(Erase)时,选定的控制顶点将还原到上次保存的状态。

    引用曲面(Reference Surface)

    启用或禁用以下选项:

    每一笔划后更新(Update on each stroke)

    若要在每一笔划后自动“烘焙”或更新曲面,请启用“每一笔划后更新”(Update on each Stroke)。有关引用曲面的描述,请参见引用曲面。若要手动更新引用曲面,请单击“更新”(Update)

    提示“操作”(Operation)“滑动”(Slide)时,禁用“每一笔划后更新”(Update on each stroke)

    擦除曲面(Erase Surface)

    启用或禁用以下选项:

    每一笔划后更新(Update on each stroke)

    若要在每一笔划后自动更新擦除曲面,请启用“擦除曲面 > 每一笔划后更新”(Erase Surface > Update on each Stroke)。若要手动更新擦除曲面,请单击“更新”(Update)
