コンポーネントサーフェイスのモデリングにおける考慮事項

サーフェイスメッシュを組み立てるためのサーフェイスをモデリングする際に、考慮すべき事項は以下のとおりです。

すべてのサーフェイスは、U 方向、V 方向ともに 3 次 NURBS または 1 次(リニア)NURBS でなければなりません。

SCM(Surface Continuity Manager)は 2 次 NURBS では機能しません。
サーフェイスメッシュは、境界ポイントをロックし、接合部分での連続性を管理することで機能します。各境界ポイントは、別のサーフェイス境界上の 1 つのポイントと合わせることができます。ノットを挿入または削除して、必要な境界ポイントを作成できます。詳細については、「ノットカーブを追加する」(「ノットカーブを削除する」)を参照してください。
すべての接合境界を開いておきます。
サーフェイス連続性マネージャでは、連続性の計算には境界の後にあるポイントの、次の列が使用されます。2 つの接合部の間には、十分な列(可能であれば 2 つ以上)があるようにします。
組み立て操作では、接合上にある 2 つのポイントをともにロックするかどうかを指定するために、距離を使用します。そこで、ポイントをオーバラップさせるか、そうでなければ相互にできるだけ接近するようにします。[境界のスナップ]オペレータを適用すると、境界に沿ってポイントを並べることができます。

接合タイプ

接合タイプサーフェイスは、I 接合、T 接合、または星形接合で接するようにできます。その他の方法として、球における極のように、1 つまたは複数のサーフェイスを単一のポイントにまとめることができます。

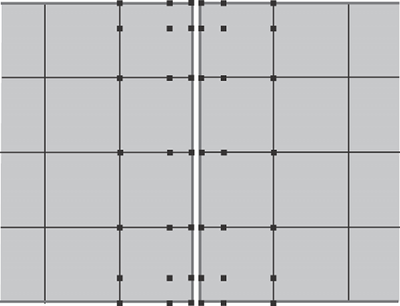

I 接合

I 接合では、共有する境界線に沿って 2 つのサーフェイスが接合されます。考え得る接合の中でも最も簡単な接合です。

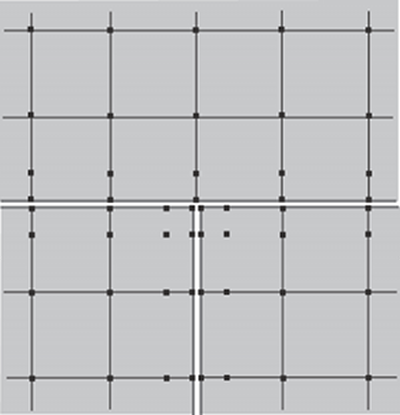

T 接合

T 接合は、3 つのサーフェイスを接合します。1 つのサーフェイスの境界線を、他の 2 つのサーフェイスの境界線に接合します。さらに、他の 2 つのサーフェイスは、1 つの境界線を共有します。

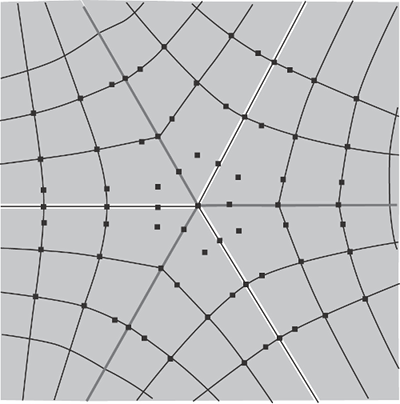

星形接合

星形接合では、複数のサーフェイスが 1 つのポイントに集まります。3 つのサーフェイス(Y 接合)、4 つのサーフェイス(X 接合)、またはそれ以上のサーフェイスを接合できます。星形接合を使用する場合には、以下のことに注意します。

星形接合の周囲のポイントが、ほぼ等距離に位置するようにします。

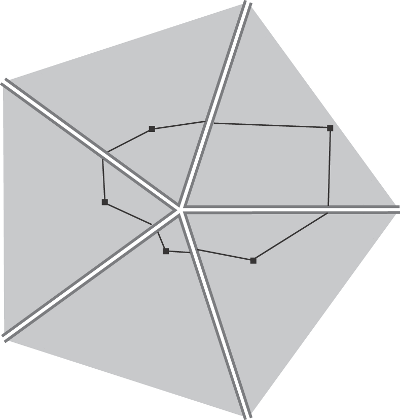

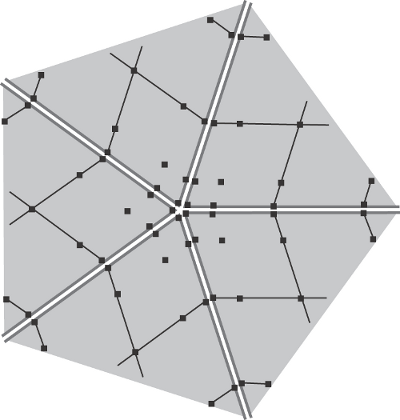

良い例: 接合の周囲のポイントが等距離の位置にあります。	悪い例: この接合はうまく変形されません。

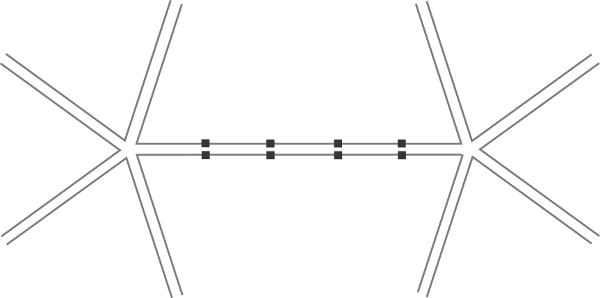

2 つの星形接合の間に、最低でも 4 つのコントロールポイントが必要です。
大きく変形する領域では、星形接合の配置を避けてください。

コラプス接合

コラプス接合では、サーフェイスの 1 つの境界が 1 つのポイントにまとめられ(球の極に似ています)、2 つの対極の境界が円錐シェイプで接合されます。

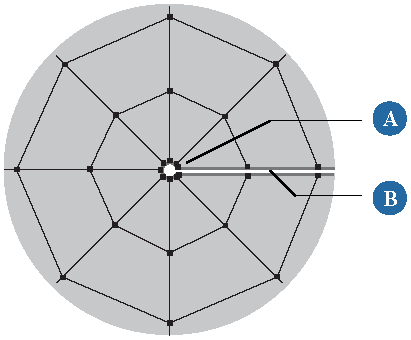

1 つの境界が 1 つのポイントに収束しています(A)。反対側の 2 つの境界が揃っています(B)。

マルチノット

マルチノット(オーバラップしたコントロールポイントで作成)を使用して不連続性を作成し、サーフェイスを揃えることができます。これは、3 つ以上のサーフェイスが複雑な方法で接している穴を削除する場合に、特に便利です。

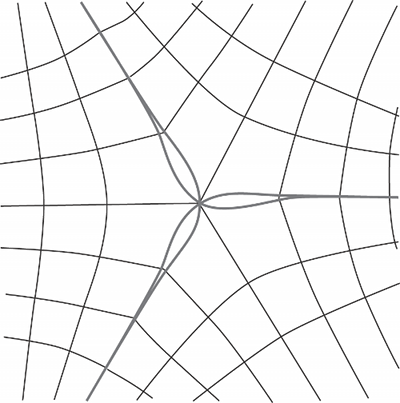

	3 つのサーフェイスが 1 つのポイントで接していると、問題が生じることがあります。

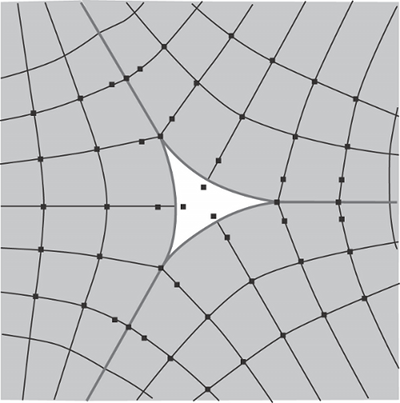

	これらのサーフェイスを中心点で接合すると、エッジがオーバラップします。

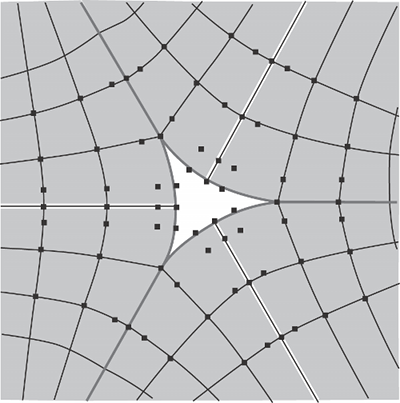

	この問題を解決するには、[多重度]が 3 であるノットカーブを作成します(ここではアウトラインで表示されています)。
	マルチノットはサーフェイスを揃えるための不連続性を作成します。連続性は、マルチノットカーブが接合しているかのようにカーブ全体にわたって維持されます。

ローカルマテリアルとテクスチャ

個々のサブサーフェイスには、ローカルマテリアルとローカルテクスチャを使用できますが、 UV テクスチャ投影はサポートされません。

個々のサーフェイスにマテリアルとテクスチャをすでに適用している場合は、組み立ての際に、そのマテリアルとテクスチャを、オプションでローカルにコピーできます。ただし、テクスチャプロジェクションはオリジナルのサーフェイスに適用されたままです。このため、プロジェクションを移動させずに組み立てたサーフェイスメッシュを移動させると、テクスチャはスライドします。

スライドさせずに組み立てたサーフェイスメッシュを移動するには

次のいずれかの操作を実行します。
- 組み立てたサーフェイスメッシュをフリーズします。またこれはサーフェイスメッシュ上のテクスチャ投影もフリーズします。しかし、サーフェイス連続性マネージャを手動で再度適用する必要があります。詳細については、「手動でサーフェイス連続性マネージャを適用する」を参照してください。

  または
- オリジナルテクスチャ投影を組み立てたサーフェイスメッシュに拘束、またはペアレント化します。
