クロス デフォーメーションは、仮想的な「スプリング ネット」によりコントロールされます。スプリングは、クロスのサーフェイスに分散され、特定のルールに基づいてモデルの頂点を接続します。

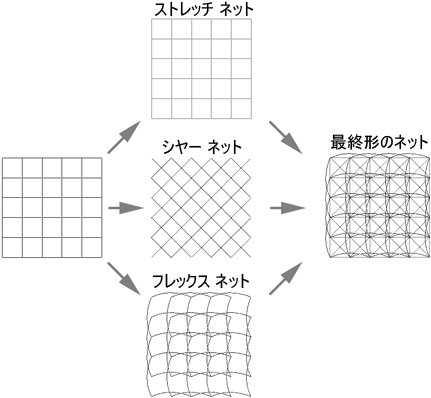

スプリング ネットを構成するスプリングには以下の 3 種類があり、それぞれ別の種類のデフォーメーションを制御します。

• [ストレッチ スプリング](Stretch springs): ポリゴンまたはクワッドの隣接する頂点を接続します。[ストレッチ]スプリングは、ワイヤフレーム モデルに表示されるエッジと同じです。

• [シアー スプリング](Shear springs): 同一のポリゴンまたはクワッドの隣接しない頂点を接続します。

• [ベンド(フレックス)スプリング](Bend (flex) springs): ストレッチと同じですが、隣の頂点を飛ばして 1 つおきに接続します。

図はクロスがどのように NURBS サーフェイス オブジェクトに適用されるかを示すものです。

[硬さ]と[抵抗]の設定

[Cloth]プロパティ エディタの[硬さ - 抵抗...](Stiffness)パラメータには、これらのスプリングと関連付けられた伸縮性の定数値があります。シルクとレザーの違いのように、クロスの生地がどれくらい柔らかいか、または硬いかを定義します。

ヒント:これらのパラメータのほとんどがマッピング可能です(マッピング可能なパラメータは横に[接続]アイコンがあります)。つまり、パラメータにウェイト マップやテクスチャ マップを使用して、その値を調節できます。詳細については、「パラメータ マップ」(「データ管理」)を参照してください。

障害物を覆うクロスが伸縮性のある「ゴムのような」外観になるのを防ぐには、すべての[硬さ](Stiffness)パラメータに大きい値を使用します。小さい値を使用すると(抵抗を小さくすると)、クロスは抵抗なく変形します。

クロスの[初期張力 %](Initial Tension %)を設定することができます。これにより、クロスをシミュレートするときに使用されるスプリングを伸縮させる、初期張力を設定します。

また、[ストレッチ限界](Stretch Limit)の設定は、クロスのシミュレーションを安定させるのに役立ちます。

シヤー抵抗値を 1 に設定した状態のシルク クロス プリセット	シヤー抵抗値を 100 に設定した状態のシルク クロス プリセット

ベンド抵抗値を 1 に設定した状態のシルク クロス プリセット	ベンド抵抗値を 300 に設定した状態のシルク クロス プリセット
ストレッチ抗力値を 1 に設定した場合のシルク クロス プリセット	ストレッチ抗力値を 500 に設定した場合のシルク クロス プリセット
