Fonctionnement de l'extraction de textures dans Mudbox

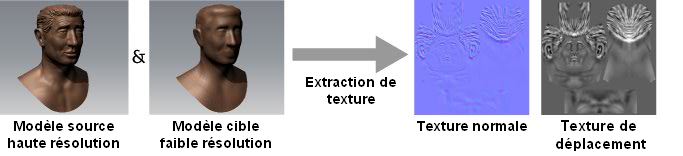

L'extraction de textures requiert deux maillages polygonaux (un source et un cible).

Le modèle source contient les détails sculptés en haute résolution. Mudbox échantillonne le maillage source pour produire une texture qui peut être appliquée au modèle cible.

Le modèle cible reçoit la texture. La résolution du modèle cible est en principe largement inférieure à celle du maillage source. En règle générale, si vous n'enregistrez pas la texture au format Ptex, le modèle cible doit disposer de coordonnées de texture UV qui ne se chevauchent pas, excepté si les UV sont disposées sur le modèle de manière à produire une texture de couleur symétrique.

La plupart des textures sont extraites de Mudbox et appliquées au modèle cible à l'aide d'une autre application 3D (par exemple, Maya, 3ds Max ou une console de jeu), mais vous pouvez les prévisualiser sur le modèle dans Mudbox. Les textures de déplacement vectoriel sont une exception. Dans la mesure où elles sont en 32 bits à virgule flottante, elles peuvent être prévisualisées à l'aide de l'explorateur d'images ou d'une autre application pouvant afficher les images 32 bits à virgule flottante.

Une texture de déplacement ou de déplacement vectoriel extraite peut également être utilisée dans Mudbox pour déplacer les sommets sur un autre modèle (reportez-vous à la rubrique Sculpture à l'aide d'une texture de déplacement). Les textures de déplacement vectoriel exportées dans l'espace tangent peuvent être utilisées comme tampons ou pochoirs, afin de faciliter la copie de détails sculptés.

Mudbox extrait les textures normales et de déplacement d'un modèle de polygone par l'échantillonnage des détails et du décalage entre les versions source et cible de modèles définis par l'utilisateur. La différence entre les modèles source et cible est écrite dans l'espace de texture UV du modèle basse résolution (cible). Le modèle cible doit donc disposer de coordonnées de texture UV adaptées à l'extraction de textures. Pour plus d'informations, reportez-vous à la rubrique Préparation d'un modèle pour la sculpture.

Dans Mudbox, vous pouvez gérer le comportement des maillages source et cible pendant l'extraction, ce qui est essentiel pour obtenir des résultats professionnels et des textures de qualité dans des contextes divers.

Pour les textures normales et de déplacement, deux méthodes d'extraction sont disponibles :

• La méthode Projection de rayons extrait une texture en enregistrant la distance (sous la forme d'une valeur de pixel) entre les modèles source et cible à partir d'échantillons de rayons projetés le long des normales de la surface cible. Le nombre d'échantillons de rayons dépend de la résolution de la texture. Cette méthode doit être utilisée lors de l'extraction de textures entre des maillages arbitraire (maillages présentant des topologies différentes) et nécessite que les modèles soient alignés manuellement avec la plus grande précision pour que les résultats de l'extraction soient précis. La texture obtenue peut comporter des artéfacts (en particulier avec les objets saillants) qui nécessiteront des modifications ultérieures.
• La méthode Subdivision extrait une texture en enregistrant la différence de position d'un point échantillonné sur un modèle à un niveau de subdivision et le point correspondant à un niveau de subdivision plus élevé. Cette méthode ne doit être utilisé que lors de l'extraction de textures entre différents niveaux de subdivision du même modèle. Cette méthode produit moins d'artéfacts que la méthode Projection de rayons, n'exige aucune configuration ni aucun alignement entre des modèles distincts et permet une extraction plus rapide. La méthode Subdivision n'enregistre pas les différences de hauteur avec autant de précision que la méthode Projection de rayons, en particulier lorsque les sommets du plus haut niveau de subdivision ont été écartés de la normale par rapport au niveau de subdivision inférieur, comme cela peut se produire avec l'outil Capturer ou Pincer.

Mudbox vous permet d'extraire des textures de toute combinaison de surfaces polygonales et de subdivision selon la méthode sélectionnée. Pour de meilleurs résultats, les surfaces basse et haute résolution sont traitées comme des surfaces de subdivision lors de l'extraction. Les textures obtenues sont alignées lorsque votre application de rendu 3D applique un lissage (subdivision Catmull-Clark) à votre modèle de polygone basse résolution lors du rendu.
