Что нового в программе Autodesk Showcase 2013

Формат файлов 2013

Сохраняемые в данной версии Showcase файлы создаются с учетом изменений, которые были внесены в программу после выпуска версии 2012. Следовательно, при сохранении файла в версии 2013 его больше нельзя будет открыть в более ранних версиях программы, включая версию 2012.

Работа с графикой

В программе Showcase 2013 по-новому организована работа с графикой, что дает следующие преимущества.

• Более точные графические вычисления, включая обработку изображений с расширенным динамическим диапазоном (HDR).
• Более точное управление цветом, включая гамма-коррекцию для стандартных изображений.
• Более согласованное и физически обоснованное управление свойствами трассировки лучей, сред, акцентирующих источников света и камер.

Изменения трассировки лучей

Настройки интерактивной трассировки лучей изменены для соответствия улучшенному процессу работы с графикой. Для просмотра обновленных элементов управления свойствами выберите "Файл" > "Параметры" > "Интерактивная трассировка лучей". См. раздел Оптимизация трассировки лучей для частоты кадров или качества.

Среды освещения (ранее известные как "среды")

"Среды освещения" — новый термин, который в предыдущих версиях Showcase назывался "среды".

Свойства среды освещения теперь проще настраивать. Они были переупорядочены для соответствия улучшенному процессу работы с графикой. Появились новые элементы управления наложением тонов, в том числе управление экспозицией, для имитации реальных условий освещения. См. раздел Создание пользовательской среды.

Поддерживаются изображения HDR в формате "Широта/долгота", таким образом можно отрегулировать интенсивность освещения изображения и направленного освещения в соответствии с реальными значениями. Программа Showcase устанавливает соответствие между значениями интенсивности источника света среды и значением экспозиции, которое используется для наложения тонов в свойствах камеры.

В результате создается освещение сцены, более точно имитирующее сценарии реального освещения; например, наружный солнечный свет, дневной свет, дневной свет внутри помещения, дневной свет внутри помещения и искусственное освещение, а также ночное искусственное освещение.

Ниже приведены другие изменения.

• Команды "Библиотека сред" и "Свойства среды" перемещены из меню "Сюжет" в меню "Внешний вид". Теперь они называются "Библиотека сред освещения" и "Свойства среды освещения".
• Все среды освещения теперь можно редактировать после добавления в сцену. Со средами из предыдущих версий могут возникать некоторые проблемы при выполнении этого действия. Если требуется редактировать среды сцен из предыдущих версий, просто удалите их и добавьте в сцену еще раз.

  Необходимо воссоздать пользовательские среды из более ранних версий Showcase. Установленные среды библиотек более ранних версий будут преобразованы автоматически.

Камера

Эта версия поддерживает наложение тонов для камеры Showcase. Это сделано для того, чтобы изображения с расширенным динамическим диапазоном реалистично отображались на стандартном компьютерном мониторе, динамический диапазон которого обычно более ограничен. Наложение тонов Showcase имитирует характеристики чувствительности реальной камеры.

Наложение тонов Showcase устанавливает параметры экспозиции с помощью стандартных значений, но позволяет при необходимости изменить их.

Для отображения новых элементов управления камеры выберите "Вид" > "Свойства камеры". См. раздел Настройка свойств камеры.

Материалы

Элементы управления в окне "Свойства материала" были изменены, удалены или добавлены для соответствия улучшенному процессу работы с графикой. Элементы управления в основном были упрощены, что не повлияло на их функциональность и даже улучшило ее по сравнению с предыдущими версиями.

Материалы Showcase были изменены в лучшую сторону. Согласованность материалов для различных сред улучшена.

Чтобы увидеть измененное окно "Свойства материала", выберите материал, а затем нажмите Ctrl + M. См. раздел Параметры свойств материала.

Совместимость

• Поддержка импорта нескольких зависимостей Inventor.
• Поддержка внешних ссылок AutoCAD.
• Поддержка адаптеров объектов AutoCAD. Теперь можно импортировать объекты, созданные с помощью адаптеров объектов в программе AutoCAD Architecture и AutoCAD MEP.
• Поддержка импорта материалов из программы AutoCAD, цвет которых устанавливается "по объекту". Это означает, что цвета слоев могут быть применены к материалам Autodesk после импорта в программу Showcase.
• Поддержка видов AutoCAD.

В этом выпуске также представлены рабочие процессы, выполняемые одним щелчком мыши, из других продуктов Autodesk, включая AutoCAD, Inventor и Revit. В меню этих программ выберите "Рабочие процессы пакета". См. справку этих продуктов для получения дополнительных сведений.

Производительность

• Эта версия обеспечивает улучшение производительности для:
  • анимаций;
  • импорта, загрузки и сохранения файлов.
• Поддержка встроенных видеокарт Intel через WARP; аппаратная визуализация выполняется в режиме эмуляции аппаратных средств.

Интерфейс управления задачами

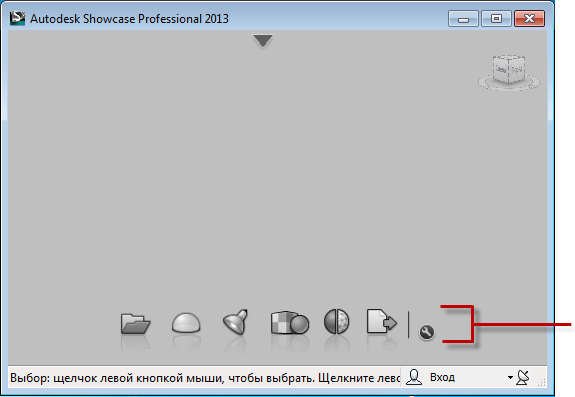

Интерфейс управления задачами представляет собой набор элементов управления, который по умолчанию отображается в нижней части видового экрана Showcase.

Элементы управления обеспечивают удобный доступ к наиболее важным функциям Showcase. Наведите курсор мыши на каждый из элементов управления, чтобы узнать его предназначение. Щелкните элемент управления, чтобы открыть связанные с ним параметры.

Например, так выглядит интерфейс управления задачами при выборе элемента управления "Визуальные стили".

Прокрутите слева направо набор доступных визуальных стилей. Выберите визуальный стиль, который требуется применить. Выберите элемент "Библиотека" справа, чтобы увидеть классический интерфейс визуальных стилей.

См. раздел Использование интерфейса управления задачами Showcase.

Публикация (экспорт)

Теперь можно выполнять публикацию содержимого в облаке при помощи Autodesk 360. См. раздел Публикация в облаке.

Элементы управления для сохранения сцены в изображениях, видеороликах, видеороликах YouTube и презентациях объединены в одном окне. Чтобы открыть это окно, выберите "Файл" > "Опубликовать тип_вывода" . См. раздел Публикация сцены в различных форматах.

Новые функциональные возможности включают следующие.

• Изображения: изображение предварительного просмотра в окне "Публикация" динамически обновляется в процессе настройки параметров изображения.
• Веб-презентации: изображение предварительного просмотра в окне "Публикация" динамически обновляется в процессе настройки параметров презентации. Теперь поддерживается вывод в формате HTML5.
• Поддержка облака с помощью Autodesk 360: см. раздел Публикация в облаке.

Импорт

Параметры импорта для всех форматов файлов теперь представлены в окне "Параметры импорта". Для открытия окна "Параметры импорта" нажмите кнопку "Параметры" в диалоговом окне "Открыть файл". Параметры в этом окне определяют, что импортируется и как. Перед импортом содержимого следует проверить и настроить эти параметры. См. раздел Настройка параметров импорта.

Ниже приведены другие изменения.

• Импортированные объекты больше не выбираются по умолчанию. Ранее эти объекты были бы выбраны, и отображались бы ручки преобразования, что иногда могло вводить в заблуждение.
• Все поддерживаемые форматы файлов теперь можно открывать/импортировать, выбрав "Файл" > "Открыть".

Интерфейс вариантов

Интерфейс вариантов был изменен, чтобы обеспечить лучшее обозначение состояния текущей сцены. При щелчке образца варианта он выделяется. Если изменить сцену таким образом, чтобы сделать данный вариант недействительным, например, скрыть материал или объект либо переместить объект, выделение образца варианта снимается. При повторном щелчке образца он выделяется повторно, а исходный вариант восстанавливается.

Панель навигации

В панель навигации были внесены следующие изменения (расположена в правой части видового экрана).

• Содержит три дополнительные кнопки масштабирования, которые ранее были доступны только при щелчке стрелки раскрывающегося списка под главной кнопкой масштабирования: , и .
• Содержит кнопку со стрелкой для переключения между двумя последними уровнями масштабирования.

  Старая:	Новая:

  1. Ярлык, который появляется, если видовой куб не отображается в настоящий момент.
  2. Три новые кнопки масштабирования, ранее доступные только в раскрывающемся меню "Зумирование".
  3. Переключение видов.
• При использовании инструмента кругового осмотра можно использовать сочетания клавиш обхода (стрелки влево и вправо), если создана зона обхода.
• При использовании инструмента переворота, щелкните в нужном месте, чтобы установить новую опорную точку для выполнения переворота.
• При использовании какого-либо инструмента изображение указателя мыши указывает на то, какой инструмент используется.
• После выполнения операции с помощью инструмента он закрывается.
• Если видовой куб не отображается, на панель навигации добавляется соответствующий ярлык.
• Кнопки можно щелкнуть правой кнопкой мыши, чтобы удалить их из панели навигации.

Клавиша Esc

Клавиша Esc теперь функционирует в соответствии со следующей приоритетностью.

1. Закрытие активных в данный момент инструментов, таких как инструменты панели навигации, перемещение источников света и теней, размещение одного источника света, размещение текстуры, перемещение опорной точки и извлечение замыкающей поверхности.
2. Закрытие активного в настоящий момент окна.
3. Остановка воспроизведения слайдов, снимков или режимов.
4. Выход из любого режима.
   1. Режим указателя.
   2. Полноэкранный режим.
   3. Режим презентации.
5. Отмена выбора любых выбранных элементов.
6. Переход от диагностических визуальных стилей к визуальным стилям по умолчанию.

Сочетания клавиш

Теперь в программе Showcase можно использовать навигационные клавиши быстрого вызова Revit, Inventor и AutoCAD.

Акцентирующие источники света

• Источники света теперь называются "акцентирующими источниками света", чтобы их можно было отличить от источников света среды. Подкатегории теперь называются "Выборочные прожекторы" и "Выборочные точечные источники света".
• Теперь источникам света можно присваивать пользовательские имена в окне "Свойства".
• Размер ручек теперь можно настраивать; щелкните правой кнопкой мыши ручку источника света и выберите "Установить размер ручек акцентирующего источника света". Также размер ручек не изменяется в зависимости от уровня масштабирования.
• С помощью элементов управления "Вклад источника света" можно контролировать интенсивность источника света по отношению к среде. См. раздел Свойства источника света.

Визуальные стили

В данную версию включен один новый визуальный стиль: "Естественные тени с кромками". См. раздел Переключение между визуальными стилями.

Разное

• Чтобы показать или скрыть главное меню Showcase, щелкните стрелку в верхней части видового экрана.
• Возможность связать режимы удалена. Режимами можно управлять совместно в слайдах раскадровки.
• При сохранении в файл Photoshop (PSD) обычно создавались два слоя: один для фона и второй для объектов и теней. Теперь тени имеют собственный третий слой. Они также сглаживаются при помощи фонового цвета сцены (для этого следует выбрать "Файл" > "Параметры" > "Параметры импорта").
• Шаблоны и управляемые мастеры задач были удалены.
• Ручки теперь можно скрыть с помощью контекстного меню (для акцентирующих источников света, поперечных сечений и деколей).
• Теперь можно сбросить окна с предупреждениями, если ранее было указано, что они не должны открываться. Выберите "Файл" > "Параметры" > "Сбросить диалоговые окна с предупреждениями".
• Интерфейсы видового экрана, такие как "Материалы"и "Варианты", подстраиваются динамически, чтобы не загораживать видовой куб или панель навигации.
• Сетка с анимацией, которая указывает на то, что объект выбран, теперь синяя. Цвета выбора элементов и других вспомогательных ручек сцены были изменены для соответствия другим приложениям Autodesk. Например, при щелчке объекта правой кнопкой мыши и наведении курсора на параметры выбора в контекстном меню соответствующие объекты выделяются пурпурным цветом "предварительного выбора".
• Настройки были переименованы в "параметры".
• Подключаемые модули были переименованы в "надстройки".
• Технология Microsoft DirectX DX11 поддерживается в ОС Windows 7 при использовании поддерживающих видеокарт с доступными драйверами.
• В разделе "Справка" > "Обучающие видеоролики" доступны новые обучающие видеоролики.
