Создание пользовательской среды





Получив файл изображения среды, выполните следующие действия для создания карт IBL, необходимых для вашей среды в Autodesk Showcase.

Эти действия одинаковы, независимо от того что вы выберете: "Освещение с фоном геометрии" (с наложением изображения) или "Освещение с бесконечным фоном" (изображение находится на бесконечно далеком расстоянии). В любом случае сначала необходимо подготовить изображения, как описано в разделе Создание или получение изображений для пользовательских сред.

  1. Если интерфейс среды еще не отображается, нажмите клавишу E (или выберите "Внешний вид" > "Библиотека сред освещения").
  2. Нажмите кнопку "Создать" в верхней части интерфейса среды.
  3. В раскрывающемся меню выберите тип среды, которую требуется создать.
  4. Найдите необходимые файлы и выберите панорамное изображение HDR, которое отвечает критериям, описанным в разделе Создание или получение изображений для пользовательских сред.

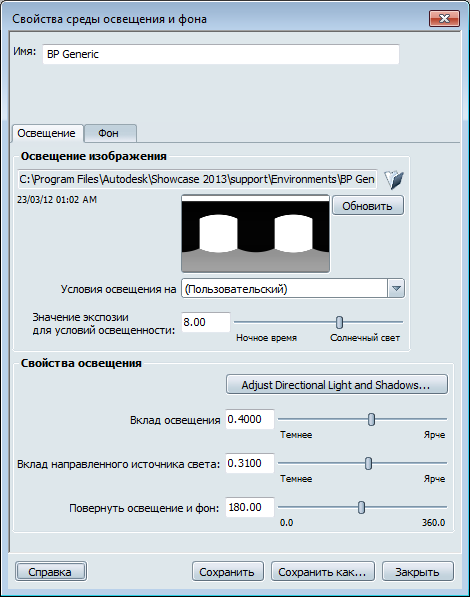

    Через некоторое время откроется окно "Свойства среды освещения и фона" и отобразится предварительный просмотр изображения среды.

  5. Выберите настройку в раскрывающемся списке "Условия освещения на изображении", которая описывает условия освещения на изображении HDR. Например, "Внутри: искусственный свет". См. раздел Окно "Свойства среды освещения и фона": вкладка "Освещение".
  6. Щелкните "Регулировка направленного света и теней" и расположите направленный источник света согласно положению солнца или самого яркого места на изображении HDR. Проще всего это сделать, щелкнув "Переместить источник света", а затем, удерживая клавишу Ctrl, щелкнуть отражение солнца в блестящем (предпочтительно) круглом объекте.
  7. Уменьшите значение "Вклад направленного источника света" до нуля и отрегулируйте параметр "Вклад освещения изображения" таким образом, чтобы фон изображения выглядел максимально реалистично. На данном этапе модель должна выглядеть так, будто что-то перекрывает главный источник света в сцене (например, облако). См. раздел Окно "Свойства среды освещения и фона": вкладка "Освещение".
  8. Проверьте естественные тени и настройте их, если необходимо. См. раздел Добавление естественных теней.
  9. Постепенно увеличьте значение параметра "Вклад направленного источника света" таким образом, чтобы модель освещалась так, как требуется. Убедитесь, что объекты, расположенные лицевой стороной к источнику света, не выглядят ярче, чем необходимо.
  10. Проверьте направленные тени, которые появятся в результате этого. Если они недостаточно или слишком темные, выполните необходимую корректировку. См. раздел Настройка источника света среды и теней.
  11. Щелкните "Сохранить", чтобы сохранить среду в расположении "Среды в сцене", или "Сохранить как", чтобы сохранить ее в пользовательской папке.

    Окно создания среды остается открытым для корректировки и повторного создания среды с новыми параметрами.
