Verschieben von Abziehbildern auf Objekten

Abziehbilder können auf Objekten in der Szene mithilfe der Steuerelemente für die Zuordnung lokaler Abziehbild-Texturen (ähnlich wie beim Bild-Mapping) oder durch Transformieren der Abziehbild-Griffe in der Szene positioniert werden. Diese beiden Methoden der Transformation haben verschiedene Vorteile.

• Das Mapping von Abziehbild-Texturen wirkt sich auf die Art und Weise aus, in der die Abziehbild-Textur (und alle verknüpften Bild-Maps) auf das Objekt angewendet wird, sowie auf die Position, Rotation, Skalierung und Tiefe relativ zu dem Objekt, dem sie zugeordnet ist.
• Der Abziehbild-Griff steuert die Position und die Drehung des gesamten Abziehbilds (einschließlich aller Maps) relativ zu jedem Objekt in der Szene, auf das es angewendet wird.

  Wenn ein Objekt mit angewendetem Abziehbild transformiert wird, wird der Abziehbild-Griff ebenfalls so transformiert, dass das relative Abziehbild-Mapping erhalten bleibt.



Zuordnen von Abziehbild-Texturen

So passen Sie die Zuordnung von Abziehbild-Texturen auf Objekten an

1. Wählen Sie den Abziehbild-Griff für das Abziehbild aus, das Sie anpassen möchten.
   Anmerkung

   Wenn Sie mehr als einen Abziehbild-Griff wählen und die Zuordnung anpassen, werden die Abziehbilder mit identischen Mapping-Werten in der Szene ausgerichtet.

2. Drücken Sie STRG+M zum Öffnen des Fensters Materialeigenschaften für Abziehbilder.

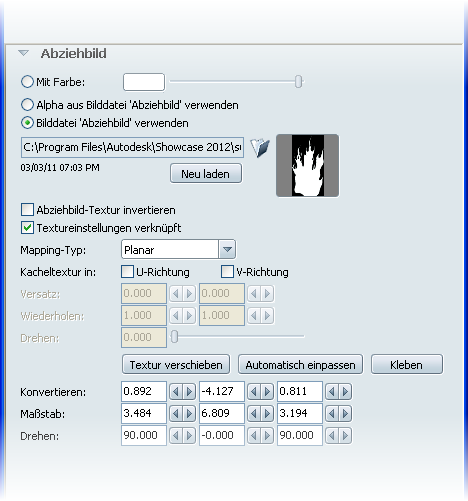

3. Im Abschnitt Abziehbild des Fensters passen Sie den Mapping-Typ sowie die Position mithilfe der Bild-Map-Steuerelemente an.
   • Informationen zum Verknüpfen des Mappings anderer Bild-Maps im Material für die Abziehbild-Textur finden Sie unter Verknüpfen von Textureinstellungen für Bild-Maps.
   • Weitere Informationen zum Anpassen des UV- oder Projektions-Mappings (Planar, Triplanar, Zylinder) einer Abziehbild-Textur finden Sie unter Verschieben von Bild-Maps.
   • Informationen zum Anpassen der Kacheln einer Abziehbild-Textur finden Sie unter Textur-Kacheln deaktivieren.

Schnelles Verschieben der Abziehbild-Textur

So nehmen Sie schnell Änderungen an der Position, Rotation oder Skalierung einer Abziehbild-Textur vor

1. Wählen Sie den Abziehbild-Griff für das Abziehbild aus, das Sie anpassen möchten.
   Anmerkung

   Wenn Sie mehr als einen Abziehbild-Griff wählen und ihre Texturen verschieben, werden die Abziehbilder mit identischen Mapping-Eigenschaften in der Szene ausgerichtet.

2. Drücken Sie UMSCHALT+M, um das Werkzeug Textur verschieben für die gewählten Abziehbilder zu starten.

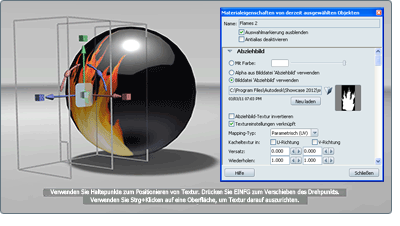

   Der Textur-Manipulator für die Abziehbild-Textur wird angezeigt, und das Fenster Materialeigenschaften wird geöffnet. Im Modus Raytracing kann die Anzeige der Begrenzungsrahmen ggf. inkonsistent sein. Um dies zu vermeiden, stoppen und starten Sie das Raytracing, oder arbeiten Sie im Modus Hardware-Rendering.



   Die Kontextanzeige enthält Anweisungen zur Verwendung des Textur-Manipulators.

   • Passen Sie die Position der Abziehbild-Textur durch Klicken und Ziehen der Richtungspfeil-Griffe oder des mittleren Planar-Griffs an.
   • Das Anpassen der Drehung erfolgt durch Klicken und Ziehen der Griffe an den gekrümmten Pfeilen zwischen den einzelnen Richtungspfeilen.
   • Passen Sie die Skalierung (und Projektionstiefe) durch Klicken und Ziehen der Würfel-Griffe an den Enden der Richtungspfeile oder im mittleren Würfel zum "gleichmäßigen Skalieren" an.
   • Klicken Sie mit gedrückter STRG-TASTE auf eine Oberfläche, um die Abziehbild-Textur an diesem Punkt anzuordnen, oder überziehen Sie Flächen mit der Abziehbild-Textur durch Klicken und Ziehen bei gedrückter STRG-TASTE.

     Weitere Informationen zur Verwendung des Textur-Manipulators finden Sie unter Verschieben von Bild-Maps.

3. Drücken Sie die ESC-TASTE, um den Vorgang Textur verschieben zu beenden, oder betätigen Sie im Materialeigenschaften-Fenster die Schaltfläche Verschieben anhalten.

Anpassen der Projektionstiefe von Abziehbildern

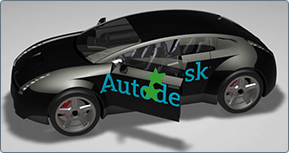

Mittels Planar-Mapping projizierte Abziehbilder verfügen über eine lotrecht zur Projektionsebene verlaufende Tiefensteuerung. Dies ist nützlich, wenn auf mehrere oder kombinierte Objekte ein Abziehbild angewendet wird und das Abziehbild diese scheinbar zu weit durchdringt.

So passen Sie die Tiefe eines planaren Abziehbilds an

1. Wählen Sie den Abziehbild-Griff für das Abziehbild aus, das Sie anpassen möchten.
   Anmerkung

   Wenn Sie mehr als einen Abziehbild-Griff wählen und die Zuordnung anpassen, werden die Abziehbilder mit identischen Mapping-Eigenschaften in der Szene ausgerichtet.

2. Drücken Sie UMSCHALT+M, um das Werkzeug Textur verschieben für Abziehbilder zu starten (oder öffnen Sie das Fenster Materialeigenschaften, und wählen Sie die Schaltfläche Textur verschieben im Abschnitt Abziehbilder).

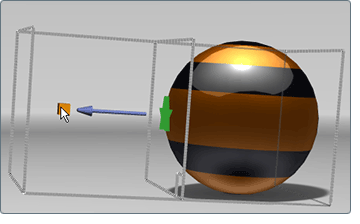

   Der Planar-Textur-Manipulator für die Abziehbild-Textur wird angezeigt:


3. Klicken und ziehen Sie das blaue Feld über dem Richtungs-Griff für die Tiefe, um die Tiefe anzupassen. Die grauen Umrisse zeigen die Gesamttiefe der Projektion.


Transformieren von Abziehbild-Griffen

Abziehbild-Griffe können wie alle anderen Objekte in der Szene mithilfe normaler Steuerelemente zum Transformieren transformiert werden. Beim Transformieren eines Abziehbild-Griffs wird das Abziehbild relativ zu allen Objekten in der Szene verschoben. Abziehbild-Griffe werden automatisch transformiert, wenn das Objekt, dem das Abziehbild zugewiesen ist, transformiert wird.

So transformieren Sie ein Abziehbild am Griff

1. Wählen Sie den Abziehbild-Griff für das Abziehbild aus, das Sie anpassen möchten.
   Anmerkung

   Wenn Sie mehr als einen Abziehbild-Griff auswählen und die Griffe transformieren, werden die Zuordnungen der Abziehbilder nicht ausgerichtet, sondern sie bewegen sich relativ zu allen übrigen Objekten in der Szene.

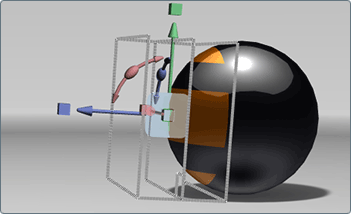

2. Drücken Sie die Taste H (oder wählen Sie Bearbeiten > Transformierungs-Griffe anzeigen), und transformieren Sie die Griffe durch Klicken und Ziehen der 3D-Griffe. Weitere Informationen finden Sie unter Transformieren von Objekten.
3. Drücken Sie die UMSCHALTTASTE und die Taste H (oder wählen Sie Bearbeiten > Transformieren...), um das Fenster für das relative Transformieren zu öffnen. Siehe Transformieren von Objekten relativ zu den ursprünglichen Werten.
4. Wählen Sie alternativ Bearbeiten > Eigenschaften transformieren..., um das Fenster für das absolute Transformieren zu öffnen und alle Transformationseigenschaften anzuzeigen und zu bearbeiten. Siehe Transformieren von Objekten in mehreren Richtungen mit der Tastatur.
