查看光子的分布

可以生成三维可视化的光子贴图或最终聚集贴图。这有助于微调设置。

生成可视化贴图，以便查看场景中光子（及其能量）和最终聚集点（具有存储的辐照度）的分布。该反馈有助于诊断可能产生的意外全局照明效果，或更高效地调整场景以获得所需外观。

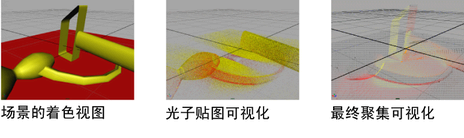

生成的光子或最终聚集可视化贴图显示在着色和线框场景视图中。法线和方向仅在线框视图中可见。在着色视图中，光子或最终聚集点显示为彩色的点，颜色表示辐照度估值。

生成光子或最终聚集可视化贴图

1. 选择“窗口 > 渲染编辑器 > mental ray > 贴图可视化器”(Window > Rendering Editors > mental ray > Map Visualizer)。

   如果场景中不存在 mapVizShape 节点（即，尚未为场景生成可视化），此时将创建 mapVizShape 节点并出现“mental ray 贴图可视化器”(mental ray Map Visualizer)窗口。

2. 调整可视化贴图的显示属性。

   有关这些属性的描述，请参见 mapVizShape 节点。

3. 请执行下列任一操作：
   • 单击“刷新”(Refresh)，以便重新加载更改后的贴图。
   • 单击“关闭”(Close)以关闭窗口，但会保留可视化贴图（以及 mapVizShape 节点）。
