最终聚集示例工作流

开始之前

以下示例要求加载 mental ray for Maya 插件。选择窗口 > 设置/首选项 > 插件管理器(Window > Settings/Preferences > Plug-in Manager)，并确保已加载 Mayatomr 插件。

使用曲面照明场景

以下工作流使用表面着色器的辐照度作为场景的唯一光源。未将其他灯光添加到场景，且禁用默认灯光。

1. 选择“文件 > 新建场景”(File > New Scene)创建新的场景。
2. 选择“渲染”(Rendering)菜单集。
3. 选择创建 > 多边形基本体(Create > Polygon Primitives) > 圆环(Torus)创建圆环。选择创建 > 多边形基本体(Create > Polygon Primitives) > 平面(Plane)创建地平面来捕捉软阴影。移动圆环，使其位于地平面上方。
4. 为圆环指定一种 Blinn 材质。选择圆环，然后选择照明/着色 > 指定新材质(Lighting/shading > Assign New Material)。将出现“指定新材质”(Assign New Material)窗口。选择“Maya > 表面 > Blinn”(Maya > Surface > Blinn)。
5. 选择渲染 > 使用以下渲染器渲染 > mental raY (Render > Render Using > mental ray)。“最终聚集”(Final Gather)是一种 mental ray for Maya 功能，并且仅当选择 mental ray 渲染器时才支持该功能。
6. 选择窗口 > 渲染编辑器 > 渲染设置(Window > Rendering Editors > Render Settings)打开“渲染设置”(Render Settings)窗口。
7. 单击“公用”(Common)选项卡。在“渲染选项”(Render Options)区域中，取消选中“启用默认灯光”(Enable Default Light)。
8. 单击“mental ray”选项卡中的“质量”选项卡。在“质量预设”(Quality Presets)中选择“产品级: 精细跟踪”(Production: Fine Trace)。
9. 调整“质量”选项卡中的以下设置：
   • 将“最低采样级别”(Min Sample Level)和“最高采样级别”(Max Sample Level)从 1 和 2 分别更改为 0 和 2。这样可加速渲染过程。
   • 最好将“光线跟踪”(Raytracing)选项的“反射”(Reflections)和“折射”(Refractions)设定为 1（出于该练习的目的）。
   • 展开“最终聚集”(Final Gathering)区域并选中“最终聚集”(Final Gathering)以启用该算法。
10. 该场景中不需要灯光。通过选择窗口 > 渲染编辑器 > Hypershade(Window > Rendering Editors > Hypershade)打开“Hypershade”窗口。单击“灯光”(Lights)选项卡并删除所有存在的灯光。
11. 在“Hypershade”窗口中，选择“创建 > 材质 > 表面着色器”(Create > Materials > Surface Shader)以创建表面着色器。
12. 单击“表面着色器”(Surface Shader)。在“属性编辑器”(Attribute Editor)中设定“输出颜色”(Out Color)参数，例如选择白色作为“输出颜色”(Out Color)。这是表面着色器的辐照度颜色。
13. 选择创建 > 多边形基本体(Create > Polygon Primitives) > 平面(Plane)创建平面。这是您的光源。
14. 在场景的中点上方移动和缩放平面。平面越大，创建的照明越柔和。
15. 为平面指定表面着色器。选择该平面，然后在表面着色器样例上单击鼠标右键 () 并选择“为当前选择指定材质”(Assign Material to Selection)。

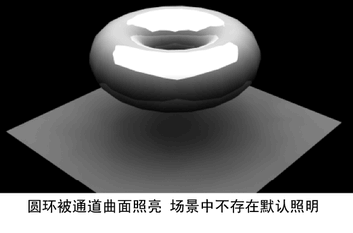

16. 渲染帧。
    提示

    若要加亮场景中的照明，请将“输出颜色”(Out Color)的 V 值增加到 3 和 5 之间。这将增加灯光卡的辐照度。
