使用四边形绘制延伸边

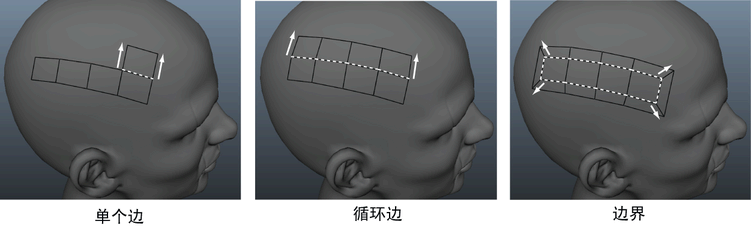

使用“四边形绘制”(Quad Draw)延伸选项加快重新拓扑过程。您可以通过拖动现有边、循环边、边界和顶点快速创建新多边形。

延伸边

1. 确保在“建模工具包”(Modeling Toolkit)窗口中选择“四边形绘制”(Quad Draw)。
2. 从“四边形绘制工具”(Quad Draw Tool)标记菜单 ( + + ) 或“四边形绘制选项”(Quad Draw Options)中选择延伸(Excend)选项。
3. 通过 + 激活边延伸，然后在场景视图中拖动边。


   选定“边”(Edge)延伸选项后，还可以拖动顶点以创建多边形。


   提示如果“自动焊接”(Auto-weld)处于启用状态，并且您延伸边，则“四边形绘制”(Quad Draw)工具自动将相邻边和顶点焊接在一起。

延伸循环边的步骤

1. 选定任何“延伸”(Extend)选项后，通过 + + 拖动边界边来延伸循环边。
