排布 UV 壳

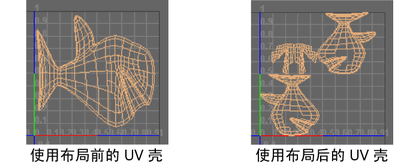

“排布”(Layout)功能可以自动重新定位 UV 壳，使这些壳不在 UV 纹理空间中重叠，并使壳之间的间距和适配达到最大化。这样有助于确保 UV 壳拥有自己单独的 UV 纹理空间。例如，如果将毛发应用到曲面，给定壳上的 UV 纹理坐标不得重叠。

通常，为了便捷和清楚，应保持 UV 壳的彼此分离。但这样做并非绝对必要。例如，您可能希望 UV 壳重叠，以便不同曲面可以使用纹理的同一个区域。

您也可以使用“排布”(Layout)功能执行以下操作：

• 缩放或拉伸 UV 壳，使其可以放入“UV 纹理编辑器”(UV Texture Editor)介于 0 和 1 的坐标内。如果您在创建纹理贴图时需要将使用的纹理空间最大化，则此操作非常有用。例如，在使用 3D 绘制时。
• 翻转与模型对侧相对应的 UV 壳。如果 UV 缠绕顺序不正确，此操作可以自动更正 UV 壳的方向。请参见显示 UV 缠绕顺序。
• 同时排布多个选定对象的 UV 布局。当您需要对“UV 纹理编辑器”(UV Texture Editor)中的多个对象的 UV 快速排序时，或者多个对象需要共用同一纹理的不同部分时，使用此操作可以提高效率。

  默认情况下，在对多个对象使用“布局”功能时，每个对象的 UV 将单独放置。因此，它们将在“UV 纹理编辑器”(UV Texture Editor)内彼此重叠。这样可以省去单独排布每个 UV 集的工作。当“排布多个对象”(Layout Multiple Objects)选项设定为“非重叠”(Non-Overlapping)时，UV 将按照所有对象组合成一个对象的形式进行排布。

  在 UV 纹理编辑器(UV Texture Editor)中也可以使用“布局”(Layout)功能，只需在 UV 纹理编辑器(UV Texture Editor)菜单栏中选择“多边形 > 布局”(Polygons > Layout)即可。

  注意

  在使用“排布”(Layout)功能之前，您应当已经执行了必要的 UV 投影映射或“自动映射”(Automatic Mapping)。也就是说，“排布”(Layout)功能将仅排列现有的 UV 纹理坐标，而不会创建坐标。

同时排布多个对象的 UV

1. 选择要排布 UV 的对象或面。
2. 选择编辑 UV > UV 纹理编辑器(Edit UVs > UV Texture Editor)显示“UV 纹理编辑器”(UV Texture Editor)。
3. 在“UV 纹理编辑器”(UV Texture Editor)中，选择多边形 > 排布(Polygons > Layout) > 。

   “排布 UV 选项”(Layout UVs Options)窗口将出现。

4. 在“排布 UV 选项”(Layout UVs Options)窗口中，根据需要的结果设定以下选项：
   • 当需要使多个对象的 UV 在 UV 纹理空间中重叠时，将“排布对象”(Layout objects)设定为“每对象(重叠)”(Per Object (overlapping))（默认值）。
   • 当需要分隔 UV 时，将“排布对象”(Layout objects)设定为“单个对象或多个对象(非重叠)”(Single or Multiple Objects (non-overlapping))。此选项在需要每个 UV 集彼此分隔且相互区分时非常有用。
   • 将“预缩放”(Prescale)设定为“对象”(Object)，将使 UV 壳之间的间距和适配达到最大化。
   • 设定“壳堆叠”(Shell Stacking)选项，通过指定如何描述 UV 壳的边界图形，调整 UV 壳之间的间距。通常，当设定了“边界框”(Bounding Box)选项时，UV 布局将具有更多空间，而设定了“图形”选项时，布局将具有更少空间。当“缩放模式”(Scale Mode)设定为“一致”(Uniform)时，将对壳进行缩放控制，以使 UV 纹理空间得到最佳利用。
5. 如果想执行排布操作并关闭“排布 UV 选项”(Layout UVs Options)窗口，请单击“应用”(Apply)执行操作或“排布 UV”(Layout UVs)。
