法线贴图疑难解答

贴图不显示在场景视图中

原因

您启用“传递贴图”(Transfer Maps)编辑器的“将贴图连接至”(Connect maps to):“新建着色器”(New shader) /“将贴图连接至”(Connect maps to):“指定的着色器”(Assigned shader)选项，并且您的显卡不支持“高质量渲染”(High Quality Rendering)着色模式。

法线贴图结果仅在场景视图中可见（在“高质量渲染”(High Quality Rendering)着色模式中时）。

解决方案

使用 mental ray 渲染或插件硬件着色器预览法线贴图。

法线贴图的细节丢失或放置错误

原因

您的源曲面具有非零变换并且您在“对象空间”(Object Space)中传递了法线贴图。

解决方案

如果源对象和目标对象在场景视图中重叠，请将“传入”(Transfer In)选项设置为“世界空间”(World Space)，然后再次烘焙贴图。

如果源对象和目标对象在场景视图中不重叠并且“传入: 对象空间”(Transfer In Object Space)选项不产生任何结果，则移动源对象和目标对象，使它们彼此重叠，冻结其变换（修改 > 冻结变换(Modify > Freeze Transformations)），将它们移回到其原始位置，然后再次烘焙贴图。

贴图已损坏或缺少贴图的某些区域

原因

源对象或目标对象具有重叠 UV。

解决方案

确保源对象和目标对象具有清晰、非重叠的 UV，并确保其 UV 位于 0 到 1 UV 范围内。

我的贴图的截面缺少详细信息或模糊

原因

您的贴图的分辨率和采样质量可能太低，或者您的贴图的受影响区域可能无法占用足够的 UV 空间。

解决方案

在“传递贴图”(Transfer Maps)编辑器的“Maya 公用输出”(Maya Common Output)设置中，执行下列操作：

提高贴图的分辨率。“贴图宽度”(Map Width)和“贴图高度”(Map Height)值确定贴图的分辨率。
提高贴图的“采样质量”(Sampling Quality)。
增加贴图的“过滤器大小”(Filter Size)。
在“UV 纹理编辑器”(UV Texture Editor)中，增大贴图的受影响区域的 UV 映射覆盖范围。

传递贴图保存到错误的项目

原因

默认情况下，当您选择照明/着色 > 传递贴图(Lighting/Shading > Transfer Maps)时，贴图将始终保存到您当前所在的项目中。

即使您设置新项目也是如此。在打开“传递贴图”(Transfer Maps)编辑器并单击其中任意贴图图标以创建传递贴图时，贴图仍设置为上一个项目。

解决方案

单击“移除贴图”(Remove Map)按钮移除传递贴图，并再次单击贴图图标以将该贴图添加到场景中。现在，该贴图将设置为保存到正确的项目文件夹。

贴图显示像素化或锯齿化

原因

您的贴图的分辨率和采样质量可能太低，或者过滤器大小可能太小。

解决方案

在“传递贴图”(Transfer Maps)编辑器的“Maya 公用输出”(Maya Common Output)设置中，执行下列操作：

提高贴图的分辨率。“贴图宽度”(Map Width)和“贴图高度”(Map Height)值确定贴图的分辨率。
提高贴图的“采样质量”(Sampling Quality)。
增加贴图的“过滤器大小”(Filter Size)。

我的贴图缺少截面

原因

缺少的贴图区域超过最大搜索深度或由“搜索封套”(Search Envelope)排除。

解决方案

确保目标曲面小于（建议）源曲面或与源曲面大小相同。

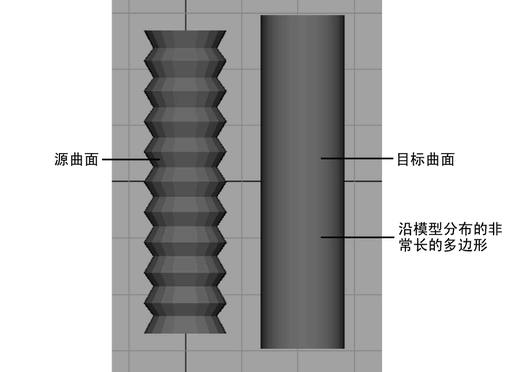

原因 2

几何体包括非常长的多边形。

解决方案

通过沿多边形添加其他细分来移除非常长的多边形，或在照明/着色 > 传递贴图(Lighting/Shading > Transfer Maps)的高级选项(Advanced Options)部分中选择“使用以下对象匹配: 曲面法线”选项。
