軸を中心にカーブを回転させる

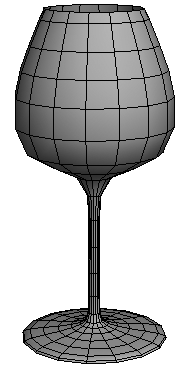

グローバル軸を中心にカーブを回転させることにより、サーフェイスまたはポリゴン メッシュを作成できます。

軸を中心にしてカーブを回転させるには

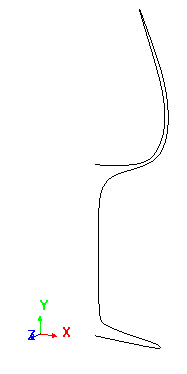

  1. 回転させるカーブを選択します。カーブ オブジェクト、U アイソライン、V アイソライン、U ノットカーブ、V ノットカーブ、バウンダリ、サーフェイス カーブ、またはトリム カーブを選択できます。

  2. 次のどちらかのコマンドを[Model]ツールバーから選択します。

    • [作成](Create) [サーフェイス メッシュ](Surf. Mesh) [軸の周りに回転](Revolution Around Axis)

    • [作成](Create) [ポリゴンメッシュ](Poly. Mesh) [軸の周りに回転](Revolution Around Axis)

    手順 1でカーブを選択しなかった場合は、ここで選択できます。これでオブジェクトが作成され、[軸回転]プロパティ エディタが開きます。

  3. 必要に応じてパラメータを調整します。

    回転の軸を指定できるほか、複数の軸を選択して、それらの軸が形成する対角面を中心に回転させることもできます。

    詳細については、「[軸回転]プロパティ エディタ(軸に沿ったカーブ)」(「プロパティ リファレンス」)を参照してください。
