エクスプレッション情報を表示する




パラメータにエクスプレッションが設定されたオブジェクトは、Schematic ビューおよび 3D ビューで識別できます。また、エクスプレッション クエリを使用すると、オブジェクトのパラメータに設定されたエクスプレッションの情報を取得できます。

3D ビューで表示する

3D ビューでエクスプレッション情報を参照するには

  • ビューポートのメニュー バー上で目のアイコンをクリックし、[関係](Relations)がオンになっていることを確認します。

    • 選択したオブジェクトのパラメータに変換のエクスプレッションが設定されていると、[Expr] ラベルが白で表示されます。

    • 選択したオブジェクトのパラメータに他のオブジェクトと関連するエクスプレッションが設定されていると、選択したオブジェクトとその関連オブジェクトは白い点線で結ばれて表示されます。

      この点線をクリックして、リンク オブジェクトに関連するエクスプレッションのリストを表示することもできます。また、このリストにあるエクスプレッションをクリックし、Expression Editor で開くこともできます。

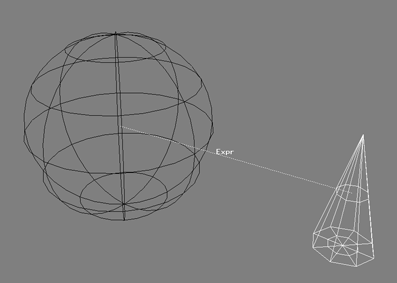

      白い点線は、エクスプレッションが他のオブジェクトに関連していることを示します。クリックしてエクスプレッションのリストを表示し、任意のエクスプレッションを選択して編集できます。

スケマティク ビューで表示する

Schematic ビューでエクスプレッション情報を表示するには

  • 選択したオブジェクトのパラメータに変換のエクスプレッションが設定されていると、オブジェクトの上に [E] の文字が表示されます。

  • [表示](Show) [エクスプレッション リンク](Expression Links)がオンの場合、エクスプレッションが設定されているオブジェクトは、関連するパラメータをもつオブジェクトに緑色の実線の矢印でリンクされます。実線上には [Expr] というラベルが付きます。

    矢印を選択し、クリックしてほんの少しドラッグしてみましょう。エクスプレッションのリストが表示されます。リストで任意のエクスプレッションをクリックすると、Expression Editor でそのエクスプレッションを開くことができます。

    [E]ラベルは、オブジェクト(円錐)にエクスプレッションがあることを示しています。

    [Expr] ラベルの緑色の線は、球に関係するエクスプレッションであることを示しています。矢印を選択してエクスプレッション リストを表示し、編集するエクスプレッションをリストから選択します。
