ツリーの情報を記録する: グループとコメント




コメントを追加してツリーの情報を記録できます。プログラミング コードのコメントのように、このコメント機能を使用して、このツリーを使用したり変更しようとする記述者本人を含むユーザに対して、ツリーについての説明を残すことができます。

単一ノードにコメントする

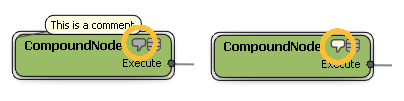

コメントの付いたノードには、タイトル バーに噴出し記号が表示されます。噴出し記号をクリックして、コメントを表示したり非表示にすることができます。

コメントを単一ノードに追加するには

  1. (ポートの上ではなく)ノードの上を右クリックし、[コメントの作成](Create Comment)を選択します。[コメント]プロパティ エディタが開きます。

  2. コメント テキストを入力し、必要に応じてカラーを設定します。

  3. [適用](Apply)をクリックすると、変更が適用され、[コメント]プロパティ エディタは開いたままの状態になります。

    プロパティ エディタを閉じると、変更が自動的に適用されます。

単一ノードのコメントを変更するには

  1. 必要な場合は、噴出し記号をクリックしてコメントを表示します。

  2. コメント テキストをダブルクリックします。[コメント]プロパティ エディタが開きます。

  3. コメントを変更し、[適用]をクリックするか、プロパティ エディタを閉じます。

単一ノードのコメントをオフセットするには

既定では、コメントはノードの上部に表示されます。コメントをクリック アンド ドラッグすることで移動することができます。コメントは細い線でノードに接続された状態になります。

単一ノードからコメントを削除するには

  • コメントのある(ポートの上ではなく)ノードの上を右クリックし、[コメントの削除](Delete Comment)を選択します。

[Comment]ノードの追加

特定のノードにコメントを追加する以外にも、[Comment]ノードを使用してツリーの任意の場所にコメントを配置することができます。

コメントを追加するには

  • Preset Managerの[ツール]タブにある[コメント]カテゴリの[Comment]ノードをツリーにドラッグします。

コメントを編集するには

  1. [Comment]ノードをダブルクリックします。[コメント]プロパティ エディタが開きます。

  2. コメント テキストを入力し、必要に応じてカラーを設定します。

  3. [適用](Apply)をクリックすると、変更が適用され、[コメント]プロパティ エディタは開いたままの状態になります。

    プロパティ エディタを閉じると、変更が自動的に適用されます。

コメントのサイズを変更するには

  1. [コメント]プロパティ エディタの[自動リサイズ]がオフになっていることを確認します。

  2. マウス ポインタをコメントの境界線の上に移動します。

  3. マウス ポインタが両方向矢印に変化したら、クリック アンド ドラッグしてサイズを変更します。

コメントを最小化および復元するには

  • コメントを最小化するには、マウス ポインタをコメントの上に移動し、最小化アイコンが表示されたらそれをクリックします。

  • 最小化されたコメントを復元するには、コメントをダブルクリックします。



コメントを削除するには

  • 削除するホットスポットを選択して[Delete]キーを押します。

ノード グループにコメントを追加する

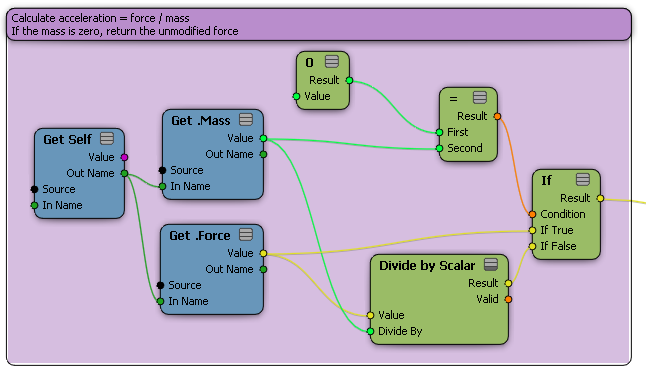

[Group Comment]ノードを使用して、ツリーの一部のセクションにある複数のノードに対してコメントを追加することができます。グループ コメントには、いくつかの利点があります。

  • ラベルの上を中央クリックすると、[Group Comment]ノードおよびオーバーラップしたすべてのノードを選択して移動することができます。

  • 背景カラーがバード アイ ビューに表示されるので、ツリーの特定の領域を簡単に探すことができます。

注:グループ コメントは、ワークスペース内の領域になります。グループ コメント内のノードを選択またはブランチ選択しても、グループ コメント自体は選択されません。グループ コメントのラベルを中央クリックして、そのコメントとコンテンツを選択するか、[Shift]を使用して、グループ コメントを他の選択アイテムに追加することができます。

[Group Comment]ノードを追加するには

  • Preset Managerの[ツール]タブにある[コメント]カテゴリの[Comment]ノードをツリーにドラッグします。

[Group Comment]ノードを編集するには

  1. [Group Comment]ノードのラベルをダブルクリックします。[コメント]プロパティ エディタが開きます。

  2. コメント テキストを入力し、必要に応じてカラーを設定します。バード アイ ビューにはっきりしたカラーが表示されるようにするには、背景カラーのアルファ値を高くします。

  3. [適用](Apply)をクリックすると、変更が適用され、[コメント]プロパティ エディタは開いたままの状態になります。

プロパティ エディタを閉じると、変更が自動的に適用されます。

[Group Comment]ノードのサイズを変更するには

  • マウスポインタを[Group Comment]の下部または側面の線の上に移動します。マウス ポインタが両方向矢印に変化したら、クリック アンド ドラッグしてサイズを変更します。

  • [Group Comment]の上部を移動するには、ラベルを新しい場所にクリック アンド ドラッグしてから、下部および側面の線を調整します。
