雕刻变形器

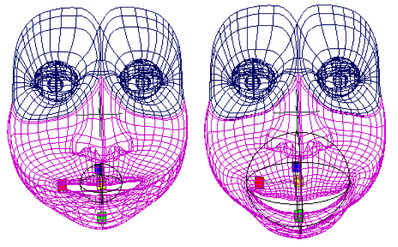

雕刻变形器用于创建任意类型的圆化变形效果。例如,在为面部动画设置角色时,可以使用雕刻变形器控制角色的下巴、眉毛或脸颊动作。

通过雕刻变形器,可以使用一个称为雕刻球体的球形影响对象或所创建的任何 NURBS 对象来变形对象。

雕刻工具

可将下列对象用作雕刻工具:隐式球体或 NURBS 对象。

隐式球体是您操纵以创建变形效果的球形线框影响对象。隐式球体的变形效果取决于雕刻变形器的模式。

除了雕刻球体,还可以将次 NURBS 对象用作雕刻工具。将 NURBS 对象用作雕刻工具也称为使用自定义雕刻工具。请参见将 NURBS 或多边形对象用作雕刻变形器的雕刻工具

注意

删除雕刻节点或变形对象不会删除自定义雕刻工具。

翻转模式

翻转模式下的雕刻变形器在雕刻工具的中心有一个隐式定位器。当雕刻工具靠近几何体时,将发生变形。此模式称为翻转模式,这是因为当雕刻工具的中心通过曲面时,变形曲面将翻转到雕刻工具的另一侧。

投影模式

在投影模式下,雕刻变形器会将几何体投影到雕刻工具的曲面上。投影范围取决于雕刻变形器的“衰减距离”(Dropoff Distance)属性。

“衰减距离”(Dropoff Distance)指定直接投影到雕刻工具上的投影范围,而“最大置换”(Max Displacement)属性指定是直接投影到雕刻工具上、投影在雕刻工具内还是投影在雕刻工具外。

“最大置换”(Max Displacement)为 1.0 时,投影发生在雕刻球体的曲面上。这是使用投影模式通常要实现的效果。但是,通过更改“最大置换”(Max Displacement),可以从雕刻球体的曲面置换投影。“最大置换”(Max Displacement)介于 0 和 1.0 之间时,投影发生在雕刻工具内。“最大置换”(Max Displacement)大于 1.0 时,投影发生在雕刻工具的曲面外部。“最大置换”(Max Displacement)为 0 时,几何体将投影到雕刻工具的中心。

“最大置换”(Max Displacement)小于 0 时,投影几何体在其通过雕刻球体的中心进行投影时会翻转。

拉伸模式

在拉伸模式下,当移动雕刻球体使其远离几何体时,几何体的受影响曲面会拉伸或凸起,以与雕刻球体保持在一起。拉伸方向从拉伸原点定位器标记的点延伸到雕刻球体的曲面。

在拉伸模式下创建雕刻变形器时,可以像处理任意对象一样选择和移动拉伸原点定位器,或使其成为雕刻工具的子对象并一起移动它们。根据要创建的效果,还可以使定位器成为动画中其他某个对象的子对象。
