使用刚体创建铰链模拟





在新的 Maya 场景中,将“时间滑块”(Time Slider)持续时间设置为 1000 帧,并确保将其设为在第 1 帧播放。

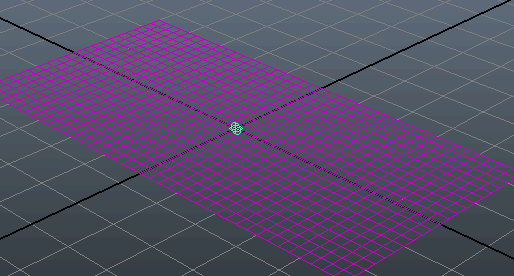

  1. 通过依次选择“创建 > 多边形基本体 > 平面”(Create > Polygon Primitives > Plane)来创建两个多边形网格。在创建每个平面时,将其宽度和高度都设为 5。

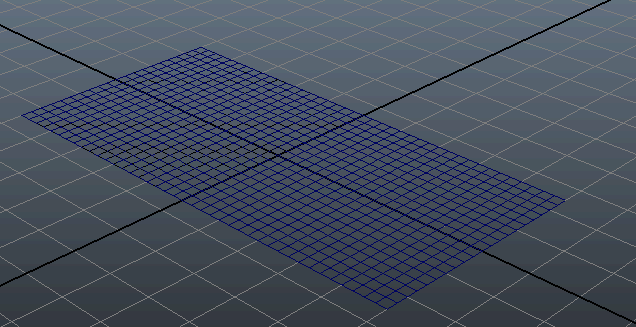

  2. 平移网格以使其沿 Z 轴相接。完成此操作的一个方法是,将一个网格的 X“平移”(Translate)值设为 2.5,将一个网格的其他“平移”(Translate)值设为 2.5,其他的设为 0 -2.5。
  3. 选择一个网格,然后依次选择“Bullet > 创建被动刚体”(Bullet > Create Passive Rigid Body)以将其转化为被动刚体。将此称为刚体 A。
  4. 选择另一个网格,然后依次选择“Bullet > 创建主动刚体”(Bullet > Create Active Rigid Body)以将其转化为主动刚体。将此称为刚体 B。

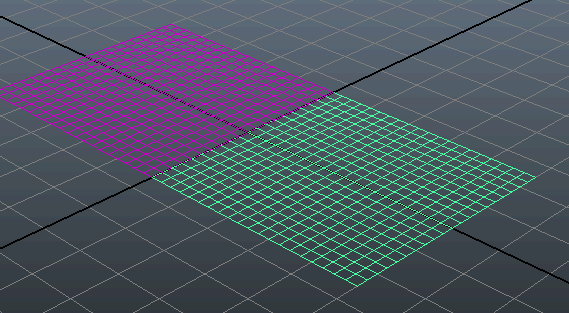

  5. 选择这两个网格,然后依次选择“Bullet > 创建刚体约束”(Bullet > Create Rigid Body Constraint)以创建这两者间的约束。
  6. “大纲视图”(Outliner)“窗口 > 大纲视图”(Window > Outliner))中,选择“bulletRigidBodyConstraint”节点。
  7. “属性编辑器”(Attribute Editor)中,单击“bulletRigidBodyConstraintShape”节点选项卡。
  8. “约束类型”(Constraint Type)列表中选择“铰链”(Hinge)。这将沿每个对象的 Z 轴创建一个刚体 A 和刚体 B 之间的“铰链”(Hinge)约束。
  9. 选择刚体 B。
  10. “属性编辑器”(Attribute Editor)中,单击“bulletRigidBodyShape”节点选项卡。
  11. “刚体特性”(Rigid Body Properties)部分中,将“角度阻尼”(Angular Damping)设为 0.4。

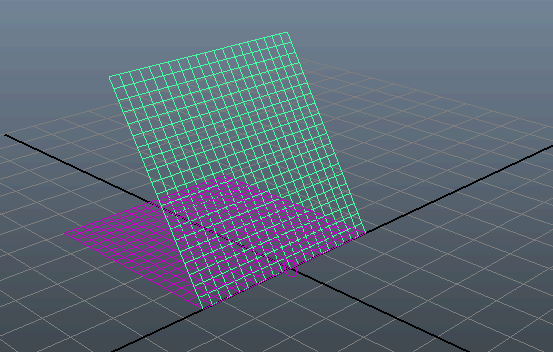

    播放模拟。刚体 B 沿其 Z 轴来回摆动。随着时间的推移,刚体摆动减缓,直到在大约 1000 帧时停止。

  12. 要查看在约束上启用马达的效果,请在“大纲视图”(Outliner)中选择“bulletRigidBodyConstraint”节点。
  13. 在“马达”(Motors)部分的“属性编辑器”(Attribute Editor)中,启用“已启用角度马达”(Angular Motor Enabled)

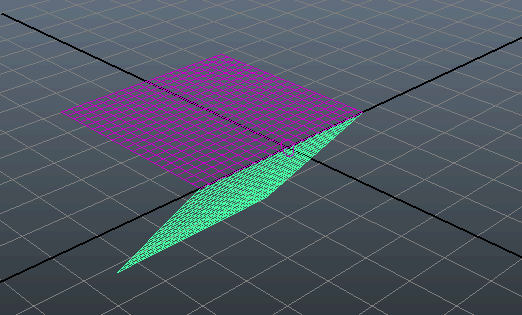

播放模拟。在角度马达的作用下,此时刚体 B 在固定的速度下 360 度旋转摆动。
