DirectX 11 Shader





以下为 DirectX 11 Shader 节点的属性,指定了 AutodeskUberShader.fxo 着色器文件。

要使用该着色器,您必须在 Viewport 2.0 的 DirectX 11 环境中工作,并启用 dx11shader.mll 插件。有关详细信息,请参见将 DirectX 11 与 Viewport 2.0 结合使用

您可以在 Hypershade “创建”(Create)栏中找到 DirectX 11 Shader。创建着色器后,会自动加载 AutodeskUberShader.fxo 文件。

dx11Shader.mll 插件可用于在 Maya Viewport 2.0 中加载和查看自己的 HLSL 着色器。使用“Hypershade”创建 DirectX 11 着色器时,AutodeskUberShader.fxo 文件将自动连接;但是,也可以加载自定义的 HLSL 着色器。此外,<maya directory>\presets\HLSL11\examples\ 中提供了其他示例 HLSL 着色器。

已提供 dx11Shader_defaults 预设。您可以使用该预设将参数还原到使用着色器最初编译的值。

提示

如果从使用 MayaUberShader.fx.fxo 着色器的 Extension 1 或 2 for Maya 2013 加载旧场景,着色器设置将丢失,所有值将重置为默认值。

若要解决此问题,您可以通过将下列注释添加到着色器技术来编辑着色器代码:bool VariableNameAsAttributeName = False;

或者,也可以使用 Maya 2014 随附的 MayaUberShader.fx/.fxo 版本替换 dx11Shader 文件,以恢复着色器属性值。

Gamma 校正

如果启用“渲染设置 > Maya Hardware 2.0”(Render Settings > Maya Hardware 2.0)选项卡下的“Gamma 校正”(Gamma Correction),并启用 dx11Shader“属性编辑器”(Attribute Editor)下的 Linear Space Lighting,Gamma 将只应用一次,着色也将会正确渲染。

如果 Gamma 已在视口中启用,您可以使用语义 MayaGammaCorrection 进行查询。

使用 _MAYA_ 宏

如果您与其他应用程序共享 HLSL 文件,但需要包括 Maya 特定的代码,可以将 HLSL 代码包含在 _MAYA_ 宏中,类似于以下示例:

#ifdef _MAYA_
    float2 UV = float2(U, 1.0-V);
#endif

提示若要覆盖 AutodeskUberShader.fxo 文件的自动加载,可以转到“窗口 > 设置/首选项 > 首选项 > DX 11 Shader”(Window > Settings/Preferences > Preferences > DX 11 Shader),然后设置要默认加载的效果文件。
注意以下列出了 AutodeskUberShader.fxo 文件的属性。在“属性编辑器”(Attribute Editor)“着色器”(Shader)部分下存在所有 DirectX 11 Shader 对应的属性。但是,可用选项可能会不同。例如,所有 DirectX 11 Shader 都具有灯光属性,但对灯光数量或类型的选择可能会不同。“参数”(Parameters)部分下的属性特定于 AutodeskUberShader.fxo 文件。

着色器

着色器文件(Shader File)
导航到着色器文件,以便将其指定给 DirectX11 Shader

DirectX11 Shader 采用以下顺序在下列位置搜索 .fx 文件:

  • `workspace -q -rd`
  • `workspace -q -rd` + "/renderData/shaders"
  • `workspace -fre shaders`
  • `getenv("DX11SHADER_ROOT")`
  • `getenv("DX11SHADER_ROOT")` + "/shaders"
  • ${MAYA_LOCATION}/presets/HLSL11/examples

` 表示执行 MEL 或 C 函数来获取所需的值。

注意<maya directory>\presets\HLSL11\examples\ 中提供了 AutodeskUberShader.fxo 文件以及其他示例 HLSL11 着色器。

单击 以重新加载 .fx 文件,然后单击 在默认的文本编辑器中对其进行编辑。

技术(Technique)
这些选项在相同的着色材质内提供不同的着色方法。
注意下面列出了用于 AutodeskUberShader 的不同技术。不同的着色器具有不同的技术来实现各种效果。
提示您可以使用“通道盒”(Channel Box)或设置“属性总表”(Attribute Spread Sheet)中的“技术”(Technique)值,通过一个步骤为多个 dx11Shader 更改技术。使用整数来设置“属性总表”(Attribute Spread Sheet)中的“技术”(Technique)值。TessellationOFF = 0,TessellationON = 1,以及 WireFrame = 2。该快捷方式仅适用于更改同一 fx 着色器的多个实例。
  • TessellationOFF:这是默认选项,并且仅在工作区显示网格,无需任何细分。

  • TessellationON:该选项使用着色级别细分以提供更平滑的模型,而无需额外的几何体。

  • WireFrame:该选项提供细分网格的线框版本,便于您查看 TessellationON 功能的细分。

灯光绑定

Light0 / Light 1 / Light 2

如果您选择“自动绑定”(Automatic Bind)选项,Maya 会自动将场景中的灯光指定给着色器。如果场景中的灯光少于三个,除非创建新的灯光,否则 Light 1 和/或 Light 2 处于未绑定状态。如果选择了该选项,则 Maya 会指示为 Light0 / Light 1 / Light 2 中的每个绑定的灯光。

使用导航图标 可访问已连接灯光形状的“属性编辑器”(Attribute Editor)

您还可以选择“使用着色器设置”(Use Shader Settings)以避免绑定灯光。这样,您可以通过 DirectX 11 Shader 的“属性编辑器”(Attribute Editor)中的Light 0 / Light 1 / Light 2属性调整灯光属性。

您还可以手动绑定灯光。从下拉列表中选择要将着色器绑定到的场景灯光。

当前,AutodeskUberShader 支持 3 点光源、聚光灯、环境光或平行光。

重要信息绑定灯光之后,您无法在 dx11Shader 的“属性编辑器”(Attribute Editor)中更改其参数。相反,您必须从灯光的“属性编辑器”(Attribute Editor)进行更改。
注意加载 DirectX 11 Shader 后,Maya 会自动绑定设置为“自动绑定”(Automatic Bind)的灯光。共享相同 Object 属性的所有参数都将被视为定义一个灯光。如果在 Object 属性字符串中找到一个特定的灯光关键字(即 ambient/point/spot/directional),则 Maya 将连接场景中找到的该类型的第一个灯光。完成该操作后,任何未连接的灯光会根据位置/方向参数的兼容性连接到其余场景灯光。
提示

如果您选择“灯光绑定”(Light Binding)下的“自动绑定”(Automatic Bind),并且您的场景中有一个以上的环境光,则场景中的所有环境光将合并为一个以进行视口渲染,其结果是Light 0/Light 1/Light 2中仅有一个最终指示环境光

如果您手动绑定环境光,则手动绑定的每个单个灯光都会在Light 0/Light 1/Light 2下指定。

参数

Lighting

Linear Space Lighting
禁用该选项可避免校正纹理中的 Gamma。启用该选项会假定纹理已应用 Gamma,因此将移除该 Gamma 并在稍后重新应用。
Shadows
选择该选项可启用阴影投射。
Shadow Strength
使用该滑块可控制阴影的强度。
Shadow Bias

有时,由于阴影贴图中的精度有限或场景比例的差异,实时阴影可能会导致对象出现瑕疵。使用该属性可移除对象上的阴影瑕疵。

Double Sided Lighting
选择该选项可反转双面、透明对象的背面法线以改善其照明。
注意启用此选项时,由负缩放引起的背面多边形可能会变为黑色。负缩放后应当反转顶点法线。
Rim Light Min / Rim Light Max / Rim Light Brightness
使用这些选项可在场景中模拟边缘光以亮显对象的边。使用 }Rim Light MinRim Light Max 可设置从明到暗的衰减。Rim Light Max 是与衰减开始时边缘的距离。Rim Light Min 是与衰减结束时边缘的距离。

Light 0

Enable Light 0
选择该选项可启用着色器中指定的灯光。
注意针对 Light 0、Light 1 和 Light 2 重复以下参数。
Light 0 Type
选择灯光类型,如聚光灯、点光源、平行光或环境光。dx11Shader.mll 插件可在内部使用 DefaultNone 选项。选择这两个选项之一将最终生成一个点光源。
Light 0 Position
使用该属性可设置灯光的位置。
注意如果灯光未绑定到 Maya 灯光,可以单击鼠标右键 () 手动将现有灯光、摄影机、定位器等连接到该属性。
注意按 7 用于场景照明。
Light 0 Color
自定义灯光的颜色。单击样例可在“颜色选择器”(Color Chooser)中更改灯光的颜色或将纹理映射到灯光。
Light 0 Intensity
使用该属性可设置灯光的亮度。强度值为 0 的灯光不发光。强度值为负数的灯光将从受灯光影响区域的场景中移除灯光。
Light 0 Direction
使用该属性可设置灯光的方向。
Light 0 Cone Angle
使用该属性可设置聚光灯的圆锥体角度。这是聚光灯光束的边到边的角度(以度为单位)。
Light 0 Penumbra Angle
使用该属性可设置聚光灯的半影角度。这是聚光灯光束的边的角度(以度为单位),在该边上,聚光灯的强度以线性方式下降到零。
Light 0 Decay
使用该属性可控制灯光强度随距离而减弱的速度。有关详细信息,请参见衰退速率

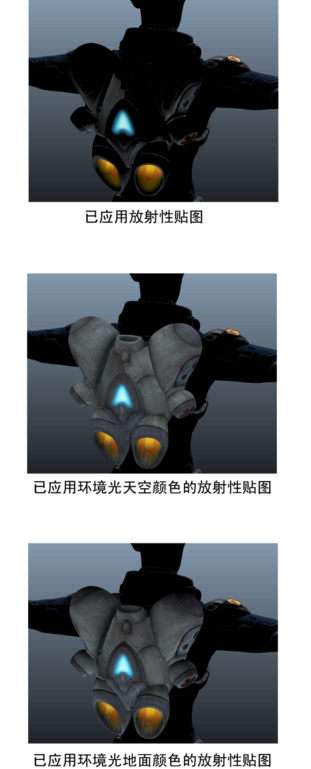

Ambient and Emissive

Emissive Map
启用该选项并将文件纹理连接到 Emissive Map,可以应用如光源般明亮的放射性纹理。若要停止使用纹理,请禁用 Emissive Map
Emissive Intensity
使用该属性可控制放射性贴图为着色器贡献的量。
Ambient Sky Color / Ambient Ground Color
使用这些选项可以通过模拟来自地面或天空的灯光使对象变亮。
Ambient Occlusion Map
选择此选项可向场景添加环境光遮挡。连接仅影响着色器中环境光的预烘焙贴图。

Diffuse

Diffuse Model
在三个漫反射着色方法中进行选择,具体取决于您的对象。选择 Blended Normal (Skin),以便在模拟皮肤时使对象上的漫反射照明更加逼真。选择 Soften Diffuse (Hair) 可模拟头发的漫反射照明。对于其他模型,选择 Lambert
Diffuse Map / Diffuse Map Alpha
选择 Diffuse Map 可将漫反射纹理应用到对象对其进行染色。将纹理连接到 Diffuse Map 属性。选择 Diffuse Map Alpha 可将纹理的 Alpha 信息应用到对象的不透明度。
注意当前不支持将 Depth Peeling Transparency AlgorithmDiffuse Map Alpha 结合使用。
Diffuse Color
您还可以使用 Diffuse Color 将对象染色。
Lightmap Map
选择 Lightmap Map 可应用烘焙的阴影贴图。然后,阴影贴图与漫反射结合以创建烘焙阴影。
Blended Normal Mask
使用该选项可将不同数量的混合法线漫反射应用到对象的不同部分。
Blended Normal
该选项是混合的法线漫反射。增加该值可创建灯光反弹效果,从而软化蒙皮的外观。
IBL Map

使用此功能可以为场景添加基于图像的照明。您可以连接 .dds 立方体贴图或 2D 球面或 latlong 贴图,或者立方体贴图与 2D 贴图的组合。

此功能允许您快速塑造不同光照环境中的原型角色。

IBL Cube Map
选择此选项可连接 .dds 立方体贴图。
IBL 2D Map
选择此选项可连接 2D 球面或 latlong 贴图。
IBL Type
从下拉列表中选择要连接的 IBL 贴图类型。您可以连接 .dds 立方体贴图或 2D 球面或 latlong 贴图,或者立方体贴图与 2D 贴图的组合。
IBL Intensity
使用此滑块可以增加或减少基于图像的照明的强度。
IBL Blur
使用此滑块可以模糊基于图像的贴图。
IBL Rotation
使用此滑块可旋转 IBL 贴图;例如,如果希望 IBL 贴图中的太阳可以显示在对象上的其他位置。
IBL Spherical Pinch
调整此属性可减少某些球面贴图上可能发生的收缩瑕疵。

Opacity

Opacity
使用该属性可控制对象的透明度。
Opacity Mask
使用该属性可应用指定对象区域(完全透明)的纹理。
Opacity Mask Bias
使用该属性可设定阈值,低于该阈值,不透明遮罩中的像素将变为完全透明状态。例如,如果设置为 0.5,则不透明度遮罩中值小于 0.5 的所有像素将完全不可见。
Opacity Fresnel Min / Opacity Fresnel Max
使用这些属性可调整基于观察角度的对象的不透明度。使用 Opacity Fresnel Min 可调整平行于摄影机的面的不透明度,使用 Opacity Fresnel Max 可调整垂直于摄影机的面的不透明度。

Specular

Specular Model
在三个镜面反射着色方法中进行选择,具体取决于您的模型。选择 Kelemen-Szirmaykalos (Skin) 可执行 Kelemen Szirmaykalos 镜面反射计算以更好地模拟人的皮肤。选择 Anisotropic (Brushed Metal/Hair) 来添加各向异性镜面光源来模拟金属或头发。对于其他模型,选择 Blinn 着色。
Specular Map
选择 Specular Map 可根据纹理中的值增加或减少对象的镜面反射量。镜面反射贴图中的 RGB 通道控制 Specular Color,而镜面反射贴图中的 Alpha 通道控制 Specular Power
Specular Color
Specular Color 可控制镜面反射的亮度和颜色。

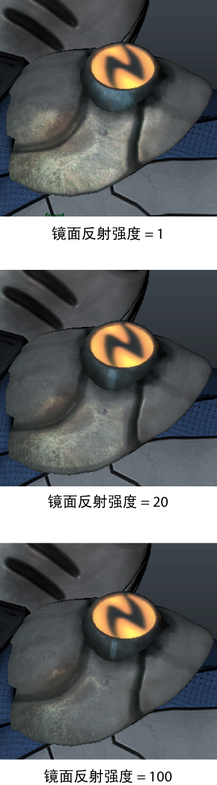

Specular Power
Specular Power 可控制镜面反射高光的形状。
Anisotropic Direction Map
如果选择 Specular Model 下的 Anisotropic (Brushed Metal/Hair) 选项,您可以选择性添加方向贴图来控制各向异性高光的方向。如果不选择此选项,仍可以使用 Anisotropic Specular ColorAnisotropic Roughness 选项来控制镜面反射高光的颜色和形状。
注意当前,您必须使用切线空间贴图。
Anisotropic Direction Type
从下拉列表中选择要连接到 Anisotropic Direction Map 属性的方向贴图类型。
Anisotropic Specular Color
使用此选项可控制镜面反射高光的颜色。
Anisotropic Roughness
使用此选项可控制镜面反射高光的形状。
Mix Blinn-Anisotropic by Direction Alpha
选择此选项可混合 Blinn 和基于方向贴图中的 Alpha 通道的各向异性镜面反射照明。

Normal

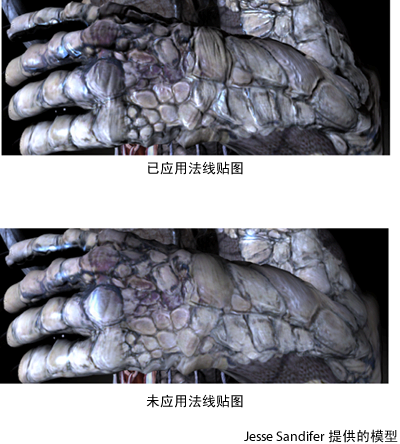

Normal map
选择 Normal map 可从烘焙到法线贴图中的详细信息模拟凹凸和缩进的照明。

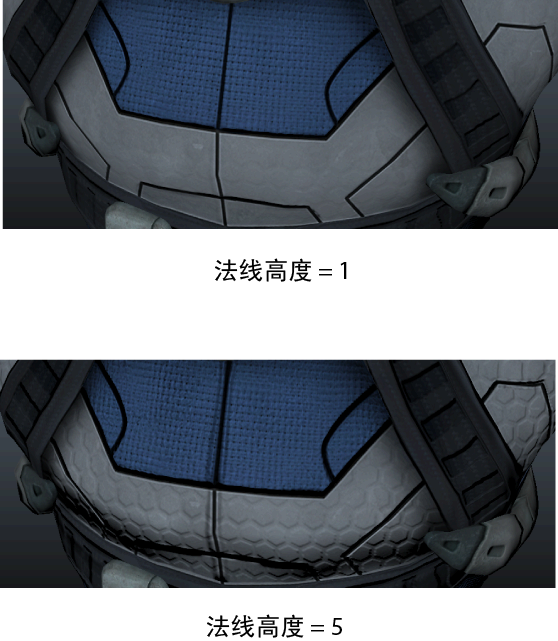

Normal Height
使用 Normal Height 选项可在法线贴图纹理中更改凹凸的高度。
Support Non-Uniform Scale
选择此选项可正确显示已应用非均匀缩放的对象的法线。
Normal X (Red) / Normal Y (Green)
使用这些选项可设置法线贴图的红色和绿色通道为正值或负值。
重要信息为了使此选项正常工作,必须确保“切线空间 > 坐标系”(Tangent Space > Coordinate System)在形状节点下设置为“右手”(Right Handed)

Reflection

Reflection Map
选择该选项可在场景中使用反射贴图。
Reflection Type
您可以连接 .dds 立方体贴图或 2D 球面或 latlong 贴图,或者立方体贴图与 2D 贴图的组合。从下拉列表中选择要使用的贴图类型。
Reflection Cube Map

选择 Reflection Cube Map 选项可在场景中包含反射。Reflection Cube Map 可使您创建更逼真的预烘焙反射。使用此选项可连接 .dds 立方体贴图。

提示您可以使用免费的第三方工具生成立方体贴图。
Reflection 2D Map
选择此选项可连接 2D 球面或 latlong 贴图。
提示IBL 贴图和反射贴图应采用与其他输入纹理相同的颜色空间。在 AutodeskUberShader 中使用 Linear Space Lighting 设置时,输入纹理应位于 sRGB 显示空间中;因此,不在 sRGB 颜色空间中的 IBL 贴图和反射贴图应通过图像编辑软件转换到该空间中。

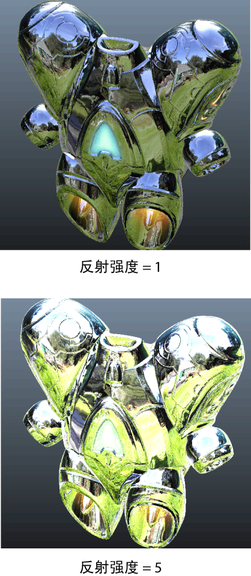

Reflection Intensity
使用该滑块可调整对象上反射的强度。

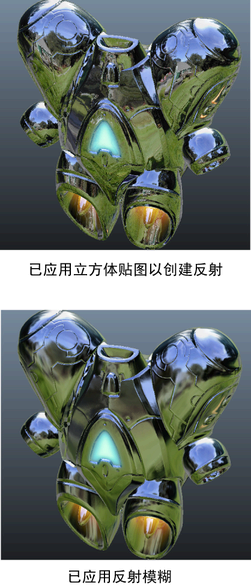

Reflection Blur
使用该选项可创建模糊的反射效果。该选项可使您进一步控制要尝试模拟的金属或材质的类型。
Reflection Rotation
使用此选项可旋转反射贴图。
Reflection Spherical Pinch
使用球形反射贴图时,可以使用此选项来减少有些球面贴图可能会显示的收缩瑕疵。

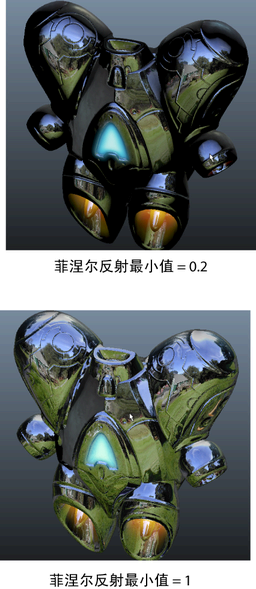

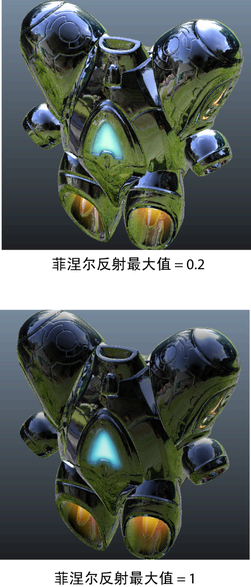

Reflection Fresnel Min / Reflection Fresnel Max

使用 Reflection Fresnel Min)Reflection Fresnel Max) 可以根据面平行于还是垂直于摄影机来调整反射量。

使用 Reflection Fresnel Min 可将更多反射添加到对象的面(朝向摄影机)。

使用 Reflection Fresnel Min 可将更多反射添加到对象的面(与摄影机垂直)。

这些选项最适用于曲线型对象。

Reflection Mask
使用这些选项可将纹理应用于遮罩区域以防止其接收反射。
Spec Alpha for Reflection Blur

启用该选项可使用镜面反射纹理的 Alpha 通道来确定模糊对象部分所需的反射量。禁用该选项可在对象上各处均匀地模糊反射。

Spec Color to Tint Reflection
启用该选项可使用镜面反射颜色对反射贴图进行染色。如果该选项处于禁用状态,则反射贴图不会染色。
Reflections Affect Opacity
选择此选项后,具备反射或镜面反射度的对象区域将不会变得完全透明(类似于肥皂泡)。禁用后,反射和镜面反射照明不会影响不透明度(例如,使用头发等半透明对象)。

Tessellation and Displacement

注意您可以采用以下格式将纹理贴图从 Mudbox 导出到 Maya:PNG、JPG、BMP、TIF、TGA、EXR。
提示EXR 是置换贴图和向量置换贴图的首选格式。
注意当使用变形网格时,如果遇到三角形/面片翻转,将形状节点“网格控制”(Mesh Controls)区域下的“四边形分割”(Quad Split)属性设置为“左侧”(Left)“右侧”(Right)可以解决此问题。
Displacement Model
从下拉列表中选择是否使用灰度置换贴图或切线向量贴图。您可以在 Mudbox 中创建向量置换贴图。但是,在 Maya 中使用的低多边形模型必须与 Mudbox 中使用的相同。

使用向量置换贴图时,您通常在向量置换贴图移动顶点之后,还想将法线贴图提供给着色器以提供正确的法线。

注意

在 Maya 2014/Maya 2013 Extension 2 中创建新场景时,如果对灰度置换贴图使用 .exr 文件,不需要调整 Displacement OffsetDisplacement Height 值,会自动使用默认设置。如果对切线向量置换贴图使用 .exr 文件,应将 Displacement Offset 设置为 0 并将 Displacement Height 设置为 1。

但是,如果您已有一个旧版场景,则必须调整高度和偏移值才能获得与 Maya 2013 Extension 1 中相同的结果。通常,对于切线向量置换贴图,Displacement Height 应设置为 1,Displacement Offset 应设置为 0;对于灰度置换贴图,Displacement Height 应设置为 1,Displacement Offset 应设置为 0.5。

这不适用于 .tif 文件。因此,当在 Maya 2014/Maya 2013 Extension 2 中创建新场景时,必须手动调整 Displacement OffsetDisplacement Height 值。但是,如果您已有一个旧版场景,则 Maya 2013 Extension 1 中的相同设置也适用于 Maya 2014/Maya 2013 Extension 2。

注意如果从 Mudbox 输出法线贴图,请选择 Tangent 作为 Coordinate Space。如果从 Mudbox 输出向量置换贴图,请选择 Absolute Tangent 作为 Vector Space

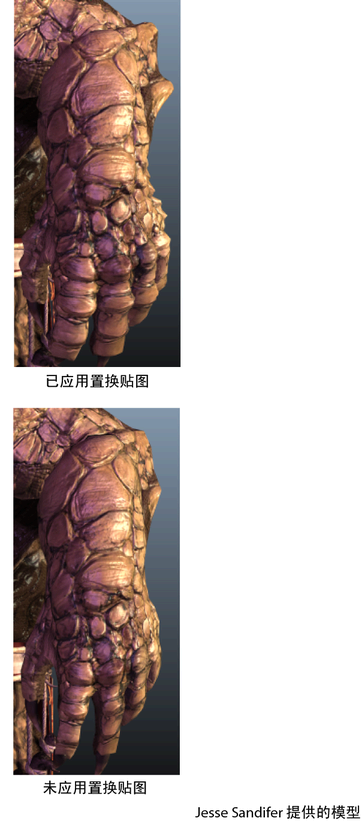

Displacement map

选择 Displacement map 可使用置换贴图。置换贴图会挤出或缩进网格的顶点。与细分结合使用以生成对象中其他细节时,置换贴图尤其有用。

置换贴图优于法线贴图之处在于:阴影可以拾取置换贴图的新细节。

Displacement Coordsys
为向量置换贴图选择正确的置换轴。轴由生成向量置换贴图的应用程序决定,如 Mudbox。

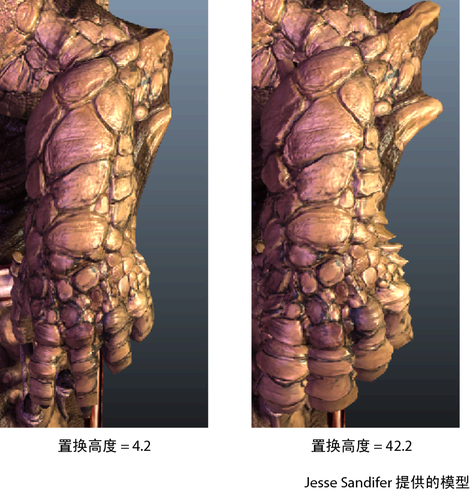

Displacement Height
使用该属性可缩放您的置换。
Displacement Offset

使用该属性可控制置换的基础值。

例如,如果将偏移设置为 0.5,则不会置换灰色部分。偏移为 0 将产生缩进。偏移为 1 会挤出。

同样,如果偏移设置为 0,则不会置换黑色部分。偏移为 0.5 时挤出的量是偏移为 1.0 时的一半。不发生缩进。

Displacement Clipping Bias
在极端置换的情况下,Maya 可能会意外剪裁掉面。这可能会出现在带有横向或又长又宽对象的场景中。使用该属性可设置“最大置换”以确定何时从视图中剪裁对象的面。您还可以使用 Bounding Box Extra Scale 来避免意外剪裁对象。
Bounding Box Extra Scale
置换已使用时,可以使用该选项来控制边界框以避免意外剪裁对象。

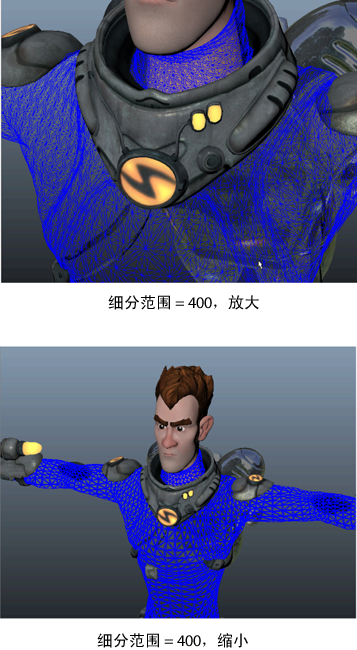

Tessellation Range
设置该属性时,根据对象距离摄影机的远近来控制细分。
注意您可能会发现在调整细分时启用 WireFrameON 最轻松。

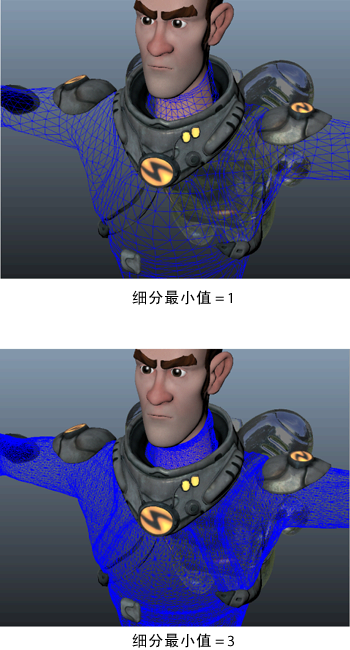

Tessellation Minimum

整个网格中细分的值是恒定的。值为 1 表示无细分。

增加 Tessellation Minimum 的值可提高分辨率。

Flat Tessellation
选择该选项可将点法线细分(可使对象的边平滑)与 Flat Tessellation(仅可细分对象,无法使对象平滑)混合。将该值设置为 1 可禁用平滑。

Translucency

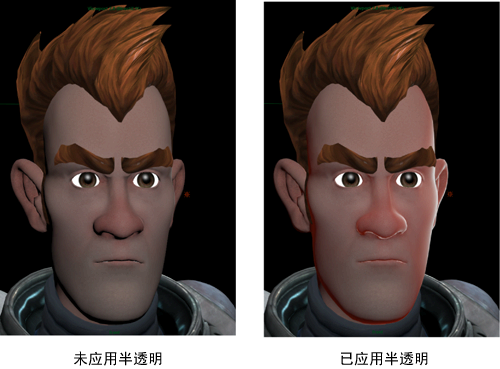

Translucency
Translucency 功能模拟灯光穿过对象。例如,如果模拟人的蒙皮,蒙皮将变得更红。选择该属性可使用以下选项。
注意使用这些选项可将半透明添加到对象。该选项模拟灯光穿过对象,以赋予它更逼真的外观。
Thickness Mask

Thickness Mask 是渲染以控制穿过蒙皮特定区域灯光量的纹理。例如,使用薄蒙皮(例如鼻子)的无骨区域会略带红色,因为有大量的半透明穿过。相比之下,厚度纹理中的有骨区域会有较深的颜色。

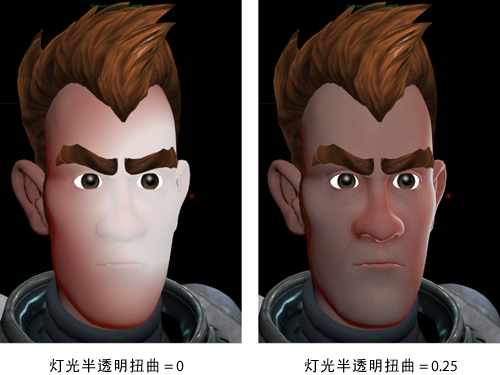

Light Translucent Distortion

使用该值可设置法线(每像素)影响半透明的程度。

如果设置为 0,则整个对象的半透明度是一致的。

如果设置为大于 0(例如 0.5),半透明效果不再一致,而是基于法线断开和扭曲。结果显得更为自然。

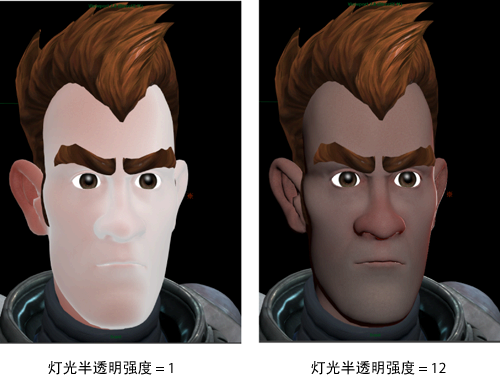

Light Translucent Power
使用该属性可更改半透明区域的焦点或大小。

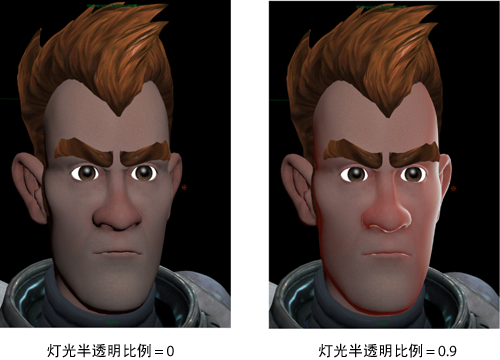

Light Translucent Scale
使用该选项可调整对象后面的灯光所创建的半透明程度。将滑块调整为 0 时,对象中没有半透明度。
Translucent Minimum
该属性可设置对象始终具有的半透明程度,即使它后面没有灯光。
Outer Translucent Color / Medium Translucent Color / Inner Translucent Color
使用这些选项可更改蒙皮半透明颜色;例如,对于具有不同颜色蒙皮的动物。

UV

您可以将 UV 集绑定到每个纹理贴图。要执行该操作,必须首先将 UV 集绑定到 DirectX 11 Shader。您可以在曲面数据部分下最多绑定 3 个 UV 集。将 UV 集映射到每个适用的 TexCoord 0/1/2。然后,您可以使用该下拉列表来选择要将每个纹理贴图映射到的纹理坐标(即,UV 集)。有关详细信息,请参见将 UV 集指定给与 DX11 AutodeskUberShader 连接的纹理贴图

注意“属性编辑器”(Attribute Editor)UV 部分特定于 AutodeskUberShader。但是,“曲面数据”(Surface Data)“默认纹理数据”(Default Texture Data)功能对所有效果着色器通用。

曲面数据

该部分指定几何体的通道,如传递到着色器的法线和切线。单击鼠标右键 () 可查看可用选项。

默认情况下,TexCoord0 映射到 UV 集 map1TexCoord1 映射到 map2,依此类推。如果您使用带有不同名称的 UV 集,可以通过在 TexCoord0/1/2 字段中指定它们以将其绑定到着色器。在 UV 集名称前使用 uv:。有关详细信息,请参见将 UV 集指定给与 DX11 AutodeskUberShader 连接的纹理贴图

默认纹理数据

当 UV 集已选定时,使用这些选项可以选择“UV 纹理编辑器”(UV Texture Editor)中显示的默认纹理。例如,如果 UV map1 映射到 TexCoord0,且 TexCoord0 映射到 DiffuseTexture,则当您在“UV 纹理编辑器”(UV Texture Editor)中选择 UV map1 时,将显示 Diffuse Map 纹理。

支持的图像格式

Viewport 2.0 中的 DX11 Shader 支持下列图像格式:
