显示 > 多边形(Display

背面消隐(Backface Culling)

在 3D 视图的线框模式中，仅绘制面向摄影机的对象。在某些系统上可以通过启用“背面消隐”(Backface Culling)来改善性能。选择下列选项之一：

禁用: 默认情况下 Maya 禁用背面消隐。显示所有的线框。
启用: 在法线背离摄影机的区域曲面不可见。

消隐选项(Culling Options)

选择下列消隐选项之一。

保持线框(Keep wire): 显示线框轮廓线。
保持硬边(Keep hard edges): 设置背面消隐仅用于软边。
保持顶点(Keep vertices): 显示顶点。

顶点(Vertices): 在选定的多边形上显示顶点的各个点。
顶点大小(Vertex Size): 调整在场景视图中顶点绘制的大小。默认大小是 3。范围是 0.2 到 10。
UV: 在选定的多边形上显示 UV 纹理坐标 (UV)。
未共享 UV (Unshared UVs): 在对象上显示 UV 纹理坐标 (UV)。

如果 UV 为共享，显示为单个紫色的点。

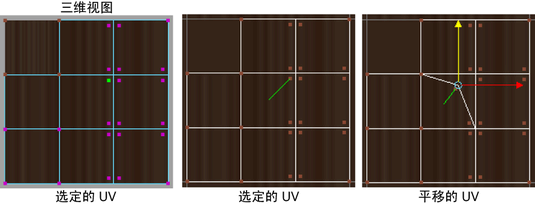

如果 UV 不共享，在给定的 UV 所属顶点附近显示多个紫色点。当在“UV 纹理编辑器”(UV Texture Editor)中选择 UV，将显示一条指向其所属面的线。

启用“未共享 UV”(Unshared UVs)选项以显示和选择未共享 UV。
UV 大小(UV Size): 调整 UV 纹理坐标 (UV) 在场景视图和“UV 纹理编辑器”(UV Texture Editor)中绘制的大小。默认大小是 0。范围是 0.2 到 10。
组件 ID (Component IDs): 根据选择的组件类型在对象的顶点、边、面或 UV 上显示索引号。UV 的索引号仅出现在“UV 纹理编辑器”(UV Texture Editor)中。
面法线(Face Normals): 显示多边形每个面的垂线（法线）。
顶点法线(Vertex Normals): 显示多边形每个顶点的垂线（法线）。顶点法线仅在选定对象上显示。
切线(Tangents): 在网格上显示表明切线和法线方向的线。Binormal 显示为蓝色。切线法线显示为红色。
法线大小(Normals Size): 通过输入值或使用滑块指定大小来调整法线的长度。滑块的范围可展开，您可将法线大小设置为介于 0.02 到 10000 之间的任意一值。
标准边(Standard Edges): 在默认设置中显示所有边。
软边/硬边(Soft/Hard Edges): 将软边显示为点画样式，将硬边显示为线框。
硬边(Hard Edges): 将硬边显示为彩色样式，将软边显示为线框。有关以自定义颜色显示硬边的详细信息，请参见以自定义颜色显示硬边。
边界边(Border Edges): 亮显所有边界边（仅在“纹理编辑器”(Texture Editor)中）。
折痕边(Crease Edges): 启用或禁用多边形上的折痕边。
纹理边界边(Texture Border Edges): 启用或禁用纹理边界边。
边宽度(Edge Width): 通过输入数值或使用滑块在 0.02 到 10 之间选择来调整边宽度。
面中心(Face Centers): 显示一个小正方形以指示面中心。
面三角形(Face Triangles): 将所有多边形面显示为三角形。
非平面面(Non-planar Faces): 亮显所有非平面面。
重置显示(Reset Display): 还原默认设置。
限于选定对象(Limit to Selected): 将所做的修改限制应用于选定的多边形。若要将显示更改应用于所有多边形，请禁用该选项。

自定义多边形显示(Custom Polygon Display)

使用“自定义多边形显示”(Custom Polygon Display)窗口可以设置多边形的特定组件的显示方式。该对话框提供了一种可以设置多个选项的方法，也可以在“显示 > 多边形”(Display > Polygons)菜单进行，且与 Maya 的早期版本兼容。

受影响的对象(Objects affected): 确定受在该窗口应用的设置影响的对象。
顶点(Vertices): 可以显示在多边形上的顶点和顶点法线。

分别与“显示 > 多边形 > 顶点”(Display > Polygons > Vertices)和“显示 > 多边形 > 顶点法线”(Display > Polygons > Vertex Normals)选项有相同效果。
亮显(Highlight): 与“显示 > 多边形 > 折痕顶点”(Display > Polygons > Crease Vertices)有相同效果。
顶点大小(Vertex Size): 与“显示 > 多边形 > 顶点大小”Display > Polygons > Vertex Size有相同效果。
边(Edges): 允许自定义显示边的硬度。

与“显示 > 多边形 > 标准边”(Display > Polygons > Standard Edges)、“显示多边形 > 软边/硬边”(Display Polygons > Soft/Hard Edges)和“显示 > 多边形 > 硬边”(Display > Polygons > Hard Edges)有相同效果。
亮显(Highlight): 允许亮显边界边、纹理边和折痕边。

分别于“显示 > 多边形 > 边界边”(Display > Polygons > Border Edges)、“显示 > 多边形 > 折痕边”(Display > Polygons > Crease Edges)和“显示 > 多边形纹理边界边”(Display > Polygons Texture Border Edges)有相同效果。
边宽度(Edge width): 与“显示 > 多边形 > 边宽度”(Display > Polygons > Edge Width)有相同效果。
面(Face): 可以显示面中心、面法线和非平面面。

分别与“显示 > 多边形 > 面中心”(Display > Polygons > Face Centers)、“显示 > 多边形 > 面三角形”(Display > Polygons > Face Triangles)和“显示 > 多边形 > 非平面面”(Display > Polygons > Non-planar Faces)有相同效果。
显示项目编号(Show item numbers): 允许显示每个顶点、边、面和 UV 的 ID。

与在“显示 > 多边形 > 组件 ID”(Display > Polygons > Component IDs)中的选项有相同效果。
法线大小(Normals size): 当显示法线时调整法线的长度。

与“显示 > 多边形 > 法线大小”(Display > Polygons > Normals Size)有相同效果。
UV 大小(UV Size): 调整 UV 的大小。

与“显示 > 多边形 > UV 大小”Display > Polygons > UV Size有相同效果。
纹理坐标(Texture coordinates): 可以在任何时候单独显示 UV 或作为对象上的拓扑显示。

和“显示 > 多边形 > UV”Display > Polygons > UVs 和“显示 > 多边形 > 未共享 UV”(Display > Polygons > Unshared UVs)有相同效果。
颜色操作(Color operations): 当“在着色显示下上色”(Color in Shaded Display)处于启用状态时，可以观看“应用颜色”(Apply Color)、“预照明”(Prelighting)和“绘制顶点颜色工具”(Paint Vertex Color Tool)在着色模式下的效果。只要选择这些命令，此选项在默认情况下处于启用状态。选择“对材质通道上色”(Color Material Channel)以细化您的应用程序。请参见使用逐顶点颜色数据为多边形上色。

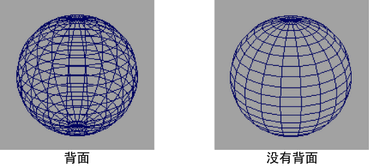

背面消隐(Backface culling): 与“显示 > 多边形 > 背面消隐”(Display > Polygons > Backface Culling)效果相同。

平滑网格预览(Smooth Mesh Preview)

允许快速观看进行平滑后网格的样子。

与在键盘上按下 2 键的效果相同。

显示(Display): 允许同时显示原始网格（作为框架）和平滑网格，或仅显示平滑网格。
编辑(Edit): 允许选择要编辑原始版本、平滑版本或同时编辑网格的两个版本。

只有当“显示”(Display)设置为“框架 + 平滑网格”(Cage + Smooth Mesh)时才可用。
分段级别(Division Levels): 确定显示在场景面板中的并发平滑操作数目。

附加控制(Extra controls)

“平滑网格预览”(Smooth Mesh Preview)有许多附加选项。有关这些控制的详细信息，请参见“网格 > 平滑”(Mesh > Smooth)。
