创建 > NURBS 基本体(Create > NURBS Primitives)





使用 NURBS 曲面或曲线来创建各种几何基本体图形。可以在原点位置创建基本体,也可以在场景视图中的鼠标单击位置创建基本体(“交互式创建”(Interactive Creation)),具体取决于基本体选项设置。大多数选项均适用于这两种基本体类型。

“交互式创建”(Interactive Creation)处于启用状态并且选中基本体选项框时,会在工具窗口显示基本体选项的子集。工具设置中没有轴选项。此外,“半径/宽度/高度/深度”(Radius/Width/Height/Depth)选项仅适用于单击创建,不适用于交互式创建。

注意

将视图设置为“高质量渲染”(High Quality Rendering)模式时,只有在完成基本体创建步骤后,使用“交互式创建”(Interactive Creation)选项创建的基本体才会显示着色效果。

相关链接

创建 > NURBS 基本体(Create > NURBS Primitives) > 球体(Sphere) >

创建的球体可以作为圆形类对象的起始点,例如,眼球、行星和人头。

枢轴(Pivot)

默认情况下,将“枢轴”(Pivot)设置为“对象”(Object),并从原点创建基本体。特别是当旋转枢轴和缩放枢轴位于原点时。

如果将“枢轴”(Pivot)设置为“用户定义”(User Defined),则可以通过在“枢轴点”(Pivot Point) X、Y 和 Z 框中输入值对枢轴(和基本体)进行定位。

轴(Axis)

选择“X”“Y”“Z”来指定对象预设轴的方向。

选择“自由”(Free)以启用 X、Y 和 Z“轴定义”(Axis Definition)。输入新值以选择轴方向。

选择“活动视图”(Active View)以创建垂直于当前正交视图的对象。如果当前建模视图是摄影机或透视视图,则“活动视图”(Active View)选项无作用。

开始和结束扫描角度(Start and End Sweep Angles)

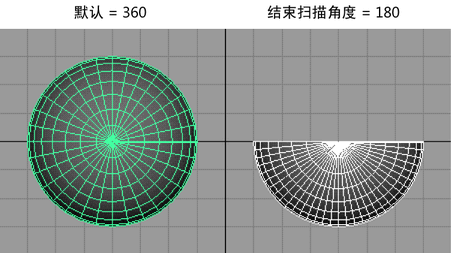

这些选项用于通过指定旋转度数来创建部分球体。度数值的范围是 0 到 360 度。以下示例显示 180 度“结束扫描角度”(End Sweep Angle)时的球体俯视图。

半径(Radius)

设置基本体的宽度和深度。

曲面次数(Surface Degree)

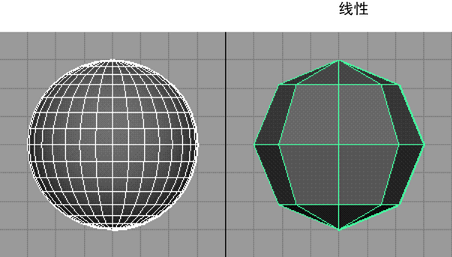

“线性”(Linear)曲面具有面状外观;“立方”(Cubic)曲面为圆形外观。有关曲面次数的详细信息,请参见次数

使用容差(Use Tolerance)

可以使用此选项来提高基本体图形的精度。如果设置为“全局”(Global)容差,则使用“首选项”(Preferences)窗口内“设置”(Settings)部分中的“位置”(Positional)容差值(窗口 > 设置/首选项 > 首选项(Window > Settings/Preferences > Preferences))。值越低,曲面精度越高。

如果设置为“局部”(Local),可以在选项窗口输入值来覆盖“首选项”(Preferences)窗口中的“位置”(Positional)容差值。

如果设置为“无”(None),则将忽略容差并使用指定的分段数和跨度数创建球体(如下所示)。

截面数(Number of Sections)

设置创建在球体某一方向上的曲面曲线数。曲面曲线(也称为等参线)显示曲面图形的轮廓。曲面的截面(和跨度)越多,就能越精确地显示曲面变形。

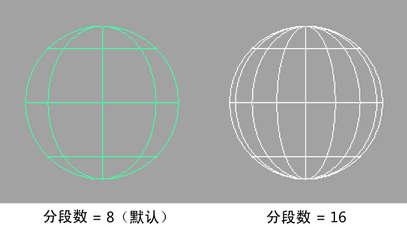

下图显示的两个球体中左边的球体有 8 个截面,而右边球体有 16 个截面。如果值小于 4,球体会较为粗糙。

后续章节介绍如何使用等参线新建曲面。

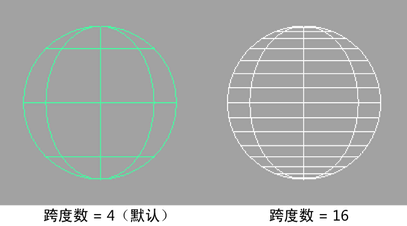

跨度数(Number of Spans)

设置创建在球体横穿截面方向上的曲面曲线数。如果值小于 4,球体会较为粗糙。

创建 > NURBS 基本体 > 立方体(Create > NURBS Primitives > Cube) >

立方体有六个面,每个面都是可选的。可以在视图中选择立方体的面,或单击“大纲视图”(Outliner)中的标题进行选择。例如,如果在“大纲视图”(Outliner)中选择 leftnurbsCube,即表示选择了立方体的一个面。要选择整个立方体,请使用蚂蚁线选择立方体并按下键盘上的向上键。

立方体的专有选项有:

宽度(Width)长度(Length)高度(Height)

设置立方体尺度。

U 面片(U patch) / V 面片(V patch)

设置构成立方体的各边之间的“U 面片”(U Patch)“V 面片”(V Patch)。此值将更改跨度数和分段数。

创建 > NURBS 基本体 > 圆柱体(Create > NURBS Primitives > Cylinder) >

可以创建带有或不带有结束端面的圆柱体。圆柱体的特殊选项是有关结束端面的。可以创建有一个、两个或没有结束端面的圆柱体。也可以作为单独变换节点创建端面,以便独立操纵圆柱体的端面。

创建 > NURBS 基本体 > 圆锥体(Create > NURBS Primitives > Cone) >

可以创建底部带有或不带有端面的圆锥体。其他选项类似于其他 NURBS 基本体选项。

创建 > NURBS 基本体 > 平面(Create > NURBS Primitives > Plane) >

平面是由指定数量的面片组成的平坦曲面。其选项类似于其他 NURBS 基本体选项。

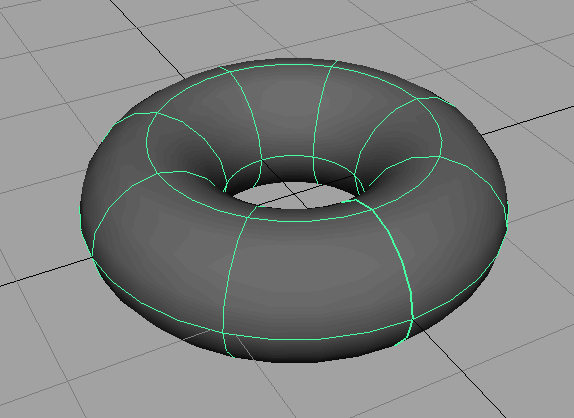

创建 > NURBS 基本体 > 圆环(Create > NURBS Primitives > Torus) >

圆环是 3D 环。其选项类似于其他 NURBS 基本体选项。

创建 > NURBS 基本体 > 圆形(Create > NURBS Primitives > Circle) >

圆形是曲线,而不是曲面。其选项类似于球体选项。

创建 > NURBS 基本体 > 方形(Create > NURBS Primitives > Square) >

方形是一个由四个曲线组成的组,而不是曲面。在各种建模操作中方形很有用,例如,修剪建筑的窗图形。其选项类似于其他 NURBS 基本体选项。

创建 > NURBS 基本体 > 交互式创建(Create > NURBS Primitives > Interactive Creation)

可以在使用鼠标创建基本体时定位和缩放它们,而不必使用变换工具。除非手动禁用,否则此选项将一直处于启用状态。有关详细信息,请参见创建 NURBS 基本体

创建 > NURBS 基本体 > 完成时退出(Create > NURBS Primitives > Exit on Completion)

此选项会与“交互式创建”(Interactive Creation)进行交互。如果启用“完成时退出”(Exit on Completion),则必须重新选择一个基本体类型才能创建另一个基本体。如果禁用该选项,除非选择另一工具,否则可以交互式地创建多个相同类型的基本体。
