分割多边形面

使用“交互式分割工具”(Interactive Split Tool)和“分割多边形工具”(Split Polygon Tool)，您可以通过跨面绘制一条线以指定分割位置来分割网格中的一个或多个多边形面。

使用以上任意一种工具时，请考虑下列适用条件：

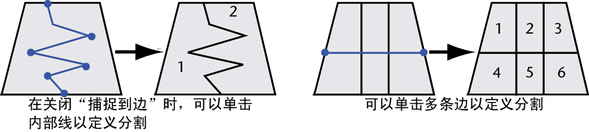

• 仅当分割线跨经多边形的其中两条边时分割多边形。（如果分割线位于多边形的中间，则不分割多边形。）
• 一条分割线可分割多个多边形。分割线跨经的任何多边形都将被分割。



分割多边形面

1. 选择“编辑网格 > 交互式分割工具”(Edit Mesh > Interactive Split Tool)或打开“分割多边形工具”(Split Polygon Tool)。

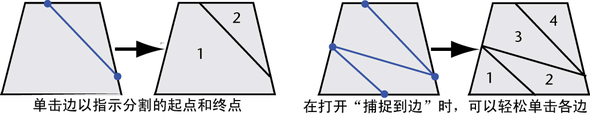

2. 单击一条您希望从其开始进行分割的边。
   提示 若要使用边流创建分割线，请暂时激活使用边流插入(Insert with edge flow)，方法是按住 单击要开始分割的边。
3. 若要细化分割线，您可以：
   • 单击附加点以定义分割线的方向。
   • 拖动鼠标中键 () 以移动已放置好的上一个点。
   • 约束分割线点的放置（请参见下文）。
4. 单击一条边以完成分割线，然后按鼠标右键 () 或按 Y 键执行分割。若要完成分割并退出该工具，请按 键。如果通过单击面的内部区域完成分割线，则分割操作将在跨经的最后一条边处结束。
   注意

   这两个工具都不能在一个操作中跨经和分割同一条边两次。如果在执行分割时收到错误消息“internal edge repeated”，请按 Delete 键撤消上一步骤，然后按 Enter 键完成分割。然后，在下一个分割操作中分割这些面。

使用“交互式分割工具”(Interactive Split Tool)约束分割线的放置

1. 选择编辑网格 > 交互式分割工具(Edit Mesh > Interactive Split Tool) >

   此时将显示“交互式分割工具”(Interactive Split Tool)设置：

• 约束到边(Constrain to edges)：约束您放置到边上的任何点。
• 捕捉磁体数(Snap Magnets)：允许您捕捉到沿边的点。
• 磁体容差(Magnet Tolerance)：控制顶点与某个捕捉点要离多近才能捕捉到该捕捉点。将该值设定为 10 以将顶点约束为始终位于捕捉点处。
• 使用边流插入(Insert with edge flow)：用于插入遵循周围网格曲率的边。

使用“分割多边形工具”(Split Polygon Tool)约束分割线点的放置

1. 打开分割多边形工具(Split Polygon Tool)。
   注意通过选择多边形、按 + 空格键 + 、并从标记菜单中选择“分割”(Split)、然后向右滑动，即可访问“分割多边形工具”(Split Polygon Tool)。

   此时会显示“分割多边形工具”(Split Polygon Tool)设置：

• 仅从边分割(Split only from edges)：约束您放置到边上的任何点。
• 使用沿边捕捉点(Use snapping points along edge)：将点沿边捕捉到常规距离。
• 点数(Number of point)：控制边内磁体点的数目。

• 捕捉容差(Snapping tolerance)：控制点与某个磁体要离多近才能捕捉到该磁体。将该值设定为 100 以约束点，以便它们始终位于磁体点处。

  若要将点捕捉到边的精确中点，请启用“使用沿边捕捉点”(Use snapping points along edge)，将“点数”(Number of points)设定为 1 并将“捕捉容差”(Snapping tolerance)设定为 100。

  提示

  当您单击一条边时，顶点的位置在“帮助行”(Help Line)上显示为百分比距离。这在您想要获得分割位置的数值确认时非常有用。例如，25% 是四分之一的距离、50% 是中间点。
