分割多个多边形面





可以使用“切割面工具”(Cut Faces Tool)“编辑网格 > 切割面工具”(Edit Mesh > Cut Faces Tool))在一次操作中分割多个多边形面。该工具还可在一次操作中分割多个多边形网格的多边形。

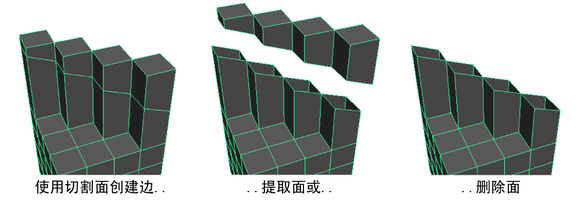

使用“切割面工具”(Cut Faces Tool),可以执行以下操作:

沿绘制直线切割面

  1. 选择网格或面,然后选择编辑网格 > 切割面工具(Edit Mesh > Cut Faces Tool) >
  2. 确保将“切割方向”(Cut direction)设定为“交互式”(Interactive)
  3. 可以启用“删除切割面”(Delete cut faces)以删除切割一侧的面,或启用“提取切割面”(Extract cut faces)沿切割边断开切割面。
  4. 在视图窗口中拖动一条线来定义切割平面。

    启用“删除切割面”(Delete cut faces)选项后,虚线将显示哪边将被删除。

  5. 执行下列操作之一:
    • 绘制另一条线来再次切割面。
    • 选择其他工具。

一旦切割好面,可以选择 polyCut 节点,然后单击“显示操纵器”(Show Manipulator)工具进一步修改您的工作。

沿已定义平面切割面

  1. 选择网格或面,然后选择编辑网格 > 切割面工具(Edit Mesh > Cut Faces Tool) >
  2. “切割方向”(Cut direction)设置选择一个平面。
  3. 确保启用了“删除切割面”(Delete cut faces)
  4. 单击“进入切割工具并关闭”(Enter Cut Tool And Close)
