• カーブの内側に平坦なサーフェスを作成する

サーフェス > 平面（Surfaces > Planar）

次数（Degree）

出力ジオメトリを Nurbs とした場合は、リニア（Linear）（1 次）、または キュービック（Cubic）（3 次）サーフェスの次数（Degree）を選択することができます。デフォルトはキュービック（Cubic）です。

カーブ範囲（Curve Range）

全体（Complete）に設定すると、カーブ全体に沿った平面サーフェスが作成されます。

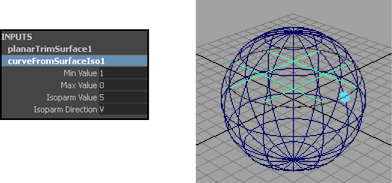

部分（Partial）に設定すると、マニピュレータの表示ツール（Show Manipulator Tool）を使用して平面サーフェス上にマニピュレータを表示し、入力カーブの一部に沿って平面サーフェスを編集できます。オプションを表示するには、チャンネル ボックス（Channel Box）で入力カーブやアイソパラムの見出しをクリックします。

出力ジオメトリ（Output Geometry）

作成するジオメトリのタイプを指定します

注:平面サーフェスの境界を編集してサーフェスのシェイプを変更することはできますが、サーフェスは常に平面上に存在する必要があります。

平面サーフェスに切り抜いた穴があってもかまいませんが、穴を定義しているカーブは平面サーフェスと同一平面上に存在しなければなりません。

複数の開いたカーブから平面サーフェスを作成する

平面サーフェスの作成は単一の境界カーブに限定されているわけではありません。ただし、複数のカーブを使用する場合でも、閉じた領域が必ず存在しなければなりません。閉じた領域を作成するには、複数のカーブを交差させます。境界がオーバーラップした複数のカーブを使用しても、平面サーフェスを作成することができます。カーブを選択し、サーフェス > 平面（Surfaces > Planar）を使用して、トリム サーフェスを作成します。
