関連項目

• パス カーブに沿ってプロファイル カーブをスイープする

サーフェス > 押し出し（Surfaces > Extrude）

スタイル（Style）

フラット（Flat）を選択すると、断面がプロファイル カーブと常に平行になるように押し出されます。

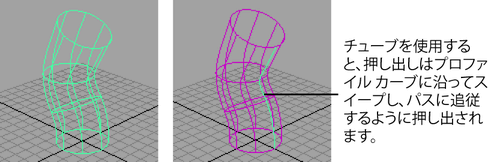

チューブ（Tube）を選択すると、断面は、その基準ベクトルがパスに対して常に接線になるように、パスに沿って断面が押し出されます。

距離（Distance）を選択すると、プロファイルを直線で押し出します。このオプションをオンにするときは、パス カーブを選択しないでください。距離（Distance）がオンの場合、オプション ウィンドウには押し出す長さ（Extrude Length）、方向（Direction）、およびサーフェス次数（Surface Degree）のオプションが追加されます。

結果の位置（Result Position）

このオプションは、スタイル（Style）をフラット（Flat）またはチューブ（Tube）に設定したときだけ使用できます。

プロファイル（At Profile）に設定すると、プロファイル カーブの位置に押し出されたサーフェスが作成されます。

パス（At Path）に設定すると、パス カーブの位置に押し出されたサーフェスが作成されます。

ピボット（Pivot）

スタイル（Style）をチューブ（Tube）に設定した場合だけ、ピボット（Pivot）オプションを指定できます。また、結果の位置（Result Position）をパス（At Path）に設定した場合は、プロファイル カーブを選択し、それをパス カーブ上のピボット ポイントの位置に配置できます。

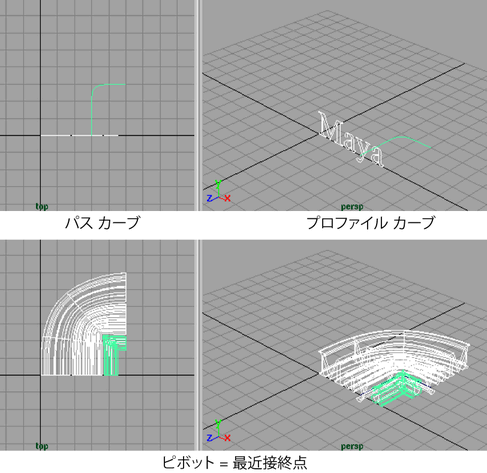

最近接終点（Closest End Point）を選択した場合は、プロファイル カーブのバウンディング ボックスの中心に最も近いパス カーブの終点がピボット ポイントとして使用されます。複数のプロファイル カーブがある場合は、この終点がすべてのカーブのピボット ポイントとして使用されます。複数の押し出しをすると、各プロファイル カーブはパスからオフセットされた状態で押し出されます。

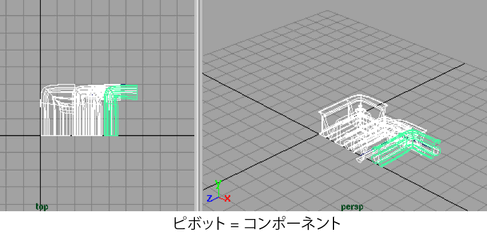

コンポーネント（Component）を選択した場合は、個々のプロファイル カーブのピボット ポイントを使用してプロファイル カーブが押し出されます。押し出しは各プロファイル カーブのコンポーネントに沿って行われます。

方向（Orientation）

スタイル（Style）をチューブ（Tube）に設定した場合だけ、方向オプション（Orientation）を指定できます。

パス方向（Path Direction）を選択すると、押し出し方向はパス カーブの方向で決まります。デフォルトでは、押し出しの方向はプロファイル法線（Profile Normal）（プロファイル カーブの法線）の方向で決まります。

方向指定の例:

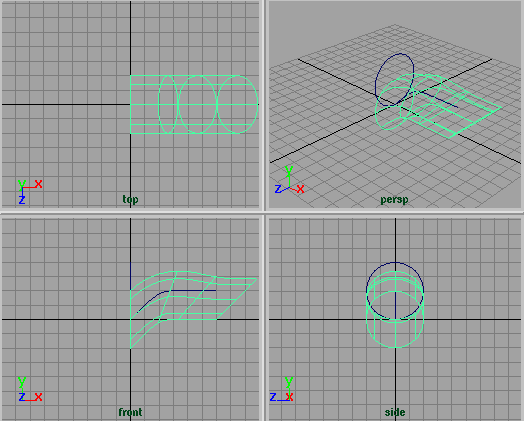

次の例では、結果の位置（Result Position）オプションがプロファイル（At Profile）に設定され、方向（Orientation）がプロファイル法線（Profile Normal）に設定されています。この場合、パス カーブがプロファイル カーブと合うように移動または回転します。これがデフォルト設定です。

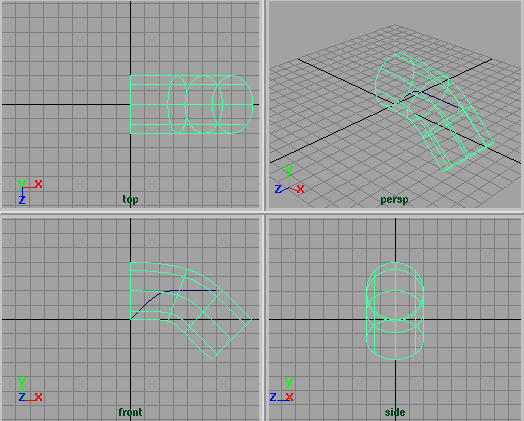

次の例では、結果の位置（Result Position）オプションがパス（At Path）に設定され、方向（Orientation）オプションがパス方向（Path Direction）に設定されています。

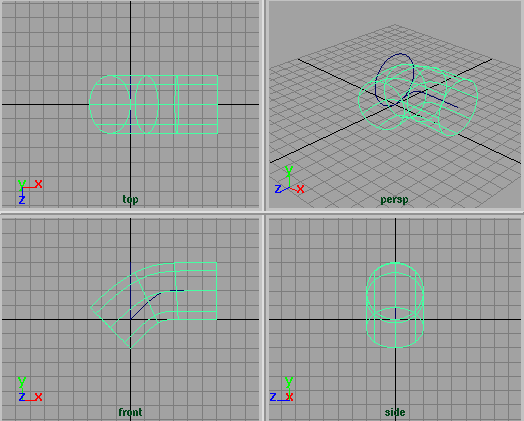

次の例では、結果の位置（Result Position）オプションがプロファイル（At Profile）に設定され、方向（Orientation）がプロファイル法線（Profile Normal）に設定されています。この場合、プロファイル カーブがパス カーブと合うように移動または回転します。

回転（Rotation）

プロファイル カーブをパス カーブに沿って押し出すときに、プロファイル カーブを回転させます。値を大きくすると、サーフェスがパスからそれます。特に、スケーリングとともに使用した場合はこれが顕著です。

スケール（Scale）

プロファイル カーブをパス カーブに沿って押し出すときに、プロファイル カーブをスケールします。値を大きくするとサーフェスがパスからそれます。特に回転とともに使用した場合はこれが顕著です。

カーブ範囲（Curve Range）

全体（Complete）を選択すると、パス全体に沿ってプロファイルを押し出します。

部分（Partial）を選択すると、パスの一部に沿ってプロファイルの一部だけを押し出します。コンストラクション ヒストリをオンに設定していると、subCurve ノードが作成され、押し出されたサーフェスを編集して変更できるようになります。詳細については、マニピュレータによる押し出されたサーフェスの編集を参照してください。

出力ジオメトリ（Output Geometry）

作成するジオメトリのタイプを指定します（Subdiv は、サブディビジョン サーフェスを意味します）。

プロファイル カーブ/パス カーブ（Profile Curve/Path Curve）フィールドでは、入力カーブとその情報を参照できます。入力カーブを選択するには、フィールドの横の矢印をクリックします。タブをクリックし、そのアトリビュート エディタ（Attribute Editors）を開きます。

マニピュレータによる押し出されたサーフェスの編集

サーフェスを押し出したあと、そのサーフェスを選択し、チャンネル ボックス（Channel Box）を表示してマニピュレータの表示ツール（Show Manipulator Tool）を選択します。使用可能なさまざまなマニピュレータを表示するには、チャンネル ボックス（Channel Box）の各 subCurve ノードをクリックします。

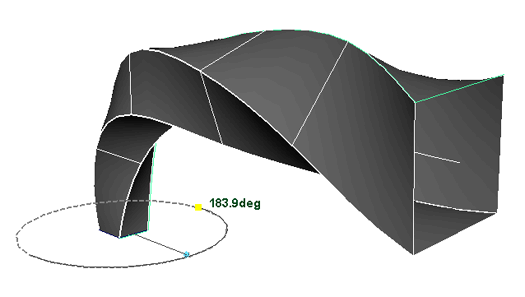

マニピュレータを試してみて、サーフェスへの影響を確認してください。押し出しの長さとスイープが変化します。
