CgFX シェーダに配置を追加する

CgFx はプログラミング可能なシェーディング言語を使用するノードであるため、CgFX シェーダは Maya 内部にあるテクスチャ配置（place2DTexture または place3DTexture ノード）を自動的にはサポートしません。プログラミング可能なシェーディング言語を使用するということは、テクスチャのトランスフォームを外部から設定できないことを意味します。代わりに、シェーダに明示的にコード化する必要があります。明示的にコード化されたパラメータがシェーダ内にある場合は、UI の自動生成によって UI エレメントが作成されます。その後で、テクスチャ配置ノードの適切なアトリビュートをシェーダのアトリビュートにコネクトする必要があります。

CgFX ファイルのリロード、編集、および表示

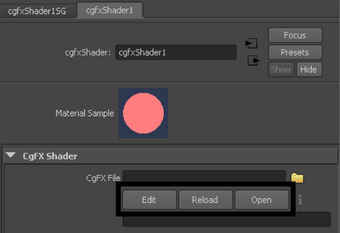

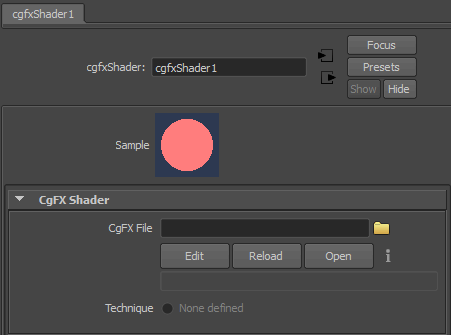

cgfxShader ノードのアトリビュート エディタで、Reload（リロード）、Edit（編集）、Open（開く）ボタンを使用すると、指定した FX ファイル上で該当処理を実行することができます。

Reload（リロード）

指定した CgFx ファイルをディスクからリロードします。

Edit（編集）

Windows の Microsoft^® メモ帳か Linux の vi で、指定したCgFx ファイルを編集用に開きます。必要に応じてファイルを編集して保存します。Maya は、自動的にこの CgFx ファイルをリロードします。

Open（開く）

Windows のメモ帳の読み取り専用フォーマットと Linux の vi で、指定した CgFx ファイルを開きます。

テクスチャ座標系の方向

環境変数 MAYA_TEXCOORD_ORIENTATION を OPENGL に設定すると MAYA_TEXCOORD_ORIENTATION_OPENGL マクロ、DIRECTX に設定すると MAYA_TEXCOORD_ORIENTATION_DIRECTX マクロが定義されます。定義されたマクロは 1 に設定されます。

OPENGL

テクスチャの原点をテクスチャの左下隅にする OpenGL 規則を使用するよう指定します。

DIRECTX

テクスチャの原点をテクスチャの左上隅にする DirectX 規則を使用するよう指定します。

Maya 2011 以前の場合、いずれのマクロも定義されず、DirectX テクスチャの座標系を前提とします。

Maya 2012 の場合、デフォルトでは、MAYA_TEXCOORD_ORIENTATION_OPENGL マクロは 1 に設定されます。これは、Maya を起動する前に環境変数 MAYA_TEXCOORD_ORIENTATION を DIRECTX に設定すると変更できます。

デフォルト レンダラまたはハードウェア レンダラを Maya の前のバージョン用に記述して OPENGL テクスチャ座標方向用に変更していないシェーダと一緒に使用する場合、環境変数 MAYA_TEXCOORD_ORIENTATION を DIRECTX に設定すると便利です。環境変数 MAYA_TEXCOORD_ORIENTATION を Maya 2012 で DIRECTX に設定すると、以下のようになります。

• シェーダは、1 に設定した MAYA_TEXCOORD_ORIENTATION_DIRECTX マクロでコンパイルされます。
• テクスチャは、DirectX の方向を使用してロードされます。
• デフォルト レンダラとハードウェア レンダラは DirectX の方向を使用して UV 座標系を生成します。

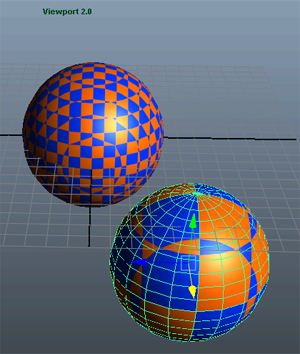

• ただし、引き続きビューポート 2.0 は OpenGL を使用して UV 座標を生成するという制限があります。これにより、ビューポート 2.0 を使用する場合に、テクスチャが V 軸に沿ってレンダーされてフリップすることがあります。

これにより、UV 座標の生成とテクスチャ イメージのロードの両方が変更され、たとえば、シェーダが UV 座標を使用してテクスチャをサンプリングすると、レンダーされたイメージは両方の座標系で同じになります。ただし、シェーダによってプロシージャルに生成した UV（Maya が生成する UV ソース ストリームとは反対）を使用してテクスチャをサンプリングする場合、このプラグインで両方の規則を処理できる必要があります。$(MAYA_ROOT)/presets/CgFX/example にある brix.cgfx サンプルにこの例があります。

/******************** pixel shader *********************/
#ifdef MAYA_TEXCOORD_ORIENTATION_OPENGL
     float GBalanceCorr = 1.0f - GBalance;
 #else
     float GBalanceCorr = GBalance;
#endif

    float v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.x,0.5))).x;
    float4 dColor1 = lerp(SurfColor1,SurfColor2,v);
    v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.x*2,GBalanceCorr))).x;
    dColor1 = lerp(GroutColor,dColor1,v);
    v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.x+0.25,0.5))).x;
    float4 dColor2 = lerp(SurfColor1,SurfColor2,v);
    v = ((float4)tex2D(stripeSampler,float2((IN.BrickUV.x+0.25)*2,GBalanceCorr))).x;
    dColor2 = lerp(GroutColor,dColor2,v);
    v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.y,0.5))).x;
    float4 brix = lerp(dColor1,dColor2,v);
    v = ((float4)tex2D(stripeSampler,float2(IN.BrickUV.y*2,GBalanceCorr))).x;
    brix = lerp(GroutColor,brix,v);
       return IN.DCol * brix;
}

CgFx 状態割り当て

デフォルト レンダラ、ハードウェア レンダラ、ビューポート 2.0 レンダラの動作では、CgFX 状態割り当てに違いがあります。DepthMask 状態のデフォルト値は異なります。デフォルトはCgFX シェーダで指定されていない場合に使用される値で、レンダラによって以下のようになります。

• デフォルト レンダラ: 指定されていない場合、DepthMask = truen。
• ハードウェア レンダラ: 指定されていない場合、DepthMask = false。
• ビューポート 2.0 レンダラ: 指定されていない場合、DepthMask = true。

したがって、CgFX シェーダは、ハードウェア レンダラを使用すると適切に動作するように見えますが、デフォルト レンダラとビューポート 2.0 レンダラでは適切な結果が得られません。この場合、DepthMask = false 状態の割り当てをシェーダ パスの一部に追加すると、問題を解決できる場合があります。

CgFX シェーダをカスタマイズする

たとえば、以下のコードを使用すると、互換性を失うことなく、Maya と別のアプリケーションの両方でディレクショナル ライト アトリビュートを宣言できます。

#if defined(MAYA_CGFX) || defined(XSI)
// Declares the « dirlight0 » with attribute annotations for Maya or XSI
float4 dirlight0 : Direction <
     string UIName =  "Distant Light 0 Direction";
     string Object = "DirectionalLight";
     string Space = "World";
> = {-1.0f, -1.0f, 0.3f, 0.0f};
#else
// Declares the « dirlight0 » with attribute annotations for another application:
....
#endif

#if defined(MAYA_CGFX) || defined(XSI) と #else の間の行は、Maya/XSI によってロードした場合のみ解析されます。
