Фиксирование замыкающих поверхностей объекта





Иногда объект сохраняет некоторые замыкающие поверхности с обращенными нормалями. В этом случае невозможно изменить поверхности, щелкнув их с помощью инструмента "Показать нормали". Вместо этого можно использовать инструмент "Зафиксировать замыкающие поверхности объекта", чтобы изолировать замыкающие поверхности и обратить их нормали.

Этот инструмент также позволяет удалять ненужные замыкающие поверхности, например, если они являются дубликатами или загораживают другие объекты.

Объединение нормалей всех замыкающих поверхностей на поверхности

  1. Нажмите клавишу F7 для отображения нормалей.
  2. Нажмите клавишу F8, чтобы обратить нормали для любых желтых поверхностей. (См. раздел Проверка нормалей поверхности.)

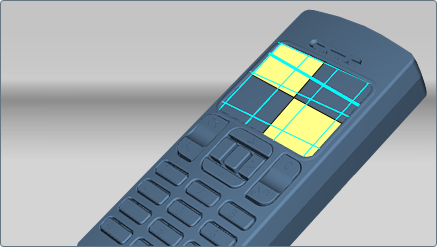

  3. Может оказаться, что при обращении нормалей для поверхности всегда будут части поверхности, которые остаются желтыми.
  4. В этом случае выберите "Правка" > "Зафиксировать замыкающие поверхности объекта" > "Обратить нормали замыкающей поверхности".

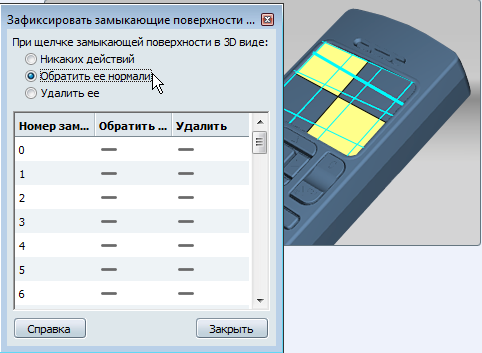

    Появится окно "Зафиксировать замыкающие поверхности объекта".

  5. Убедитесь, что выбран параметр Обратить ее нормали.

    (Это позволяет щелкнуть желтые замыкающие поверхности в 3D виде и обратить их нормали.)

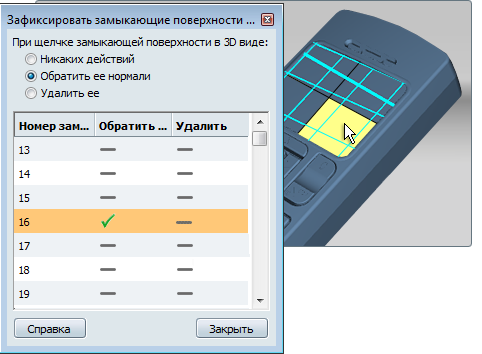

  6. Щелкните желтую замыкающую поверхность в 3D виде. Она станет синей; это означает, что ее нормали теперь обращены наружу.

    Номер замыкающей поверхности выделяется в окне "Зафиксировать замыкающие поверхности объекта", а в столбце "Обратить" появляется флажок для обозначения изменения.

  7. Продолжайте щелкать желтые замыкающие поверхности, чтобы исправить все нормали замыкающих поверхностей.

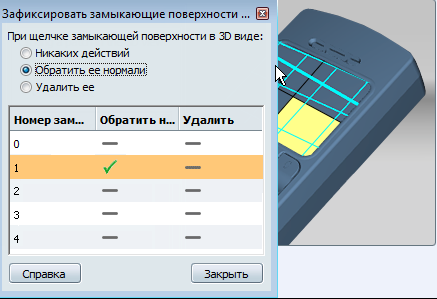

    При щелчке другой поверхности с желтыми участками окно "Зафиксировать замыкающие поверхности объекта" обновляется для отображения замыкающих поверхностей данной поверхности.

Удаление замыкающих поверхностей

В некоторых случаях может потребоваться удалить замыкающие поверхности из объекта, например, если они являются дубликатами или загораживают другие объекты.

  1. Нажмите клавишу F7 для отображения нормалей. (Рекомендуется использовать данный вид, чтобы легко видеть замыкающие поверхности.)
  2. Щелкните необходимую поверхность.
  3. Выберите "Правка" > "Зафиксировать замыкающие поверхности объекта" > "Удалить замыкающие поверхности".

    Появится окно "Зафиксировать замыкающие поверхности объекта".

  4. Выберите вариант "Никаких действий".
  5. Щелкните замыкающую поверхность, которую требуется удалить. Она станет желтой, и ее номер будет выделен в окне "Зафиксировать замыкающие поверхности объекта".

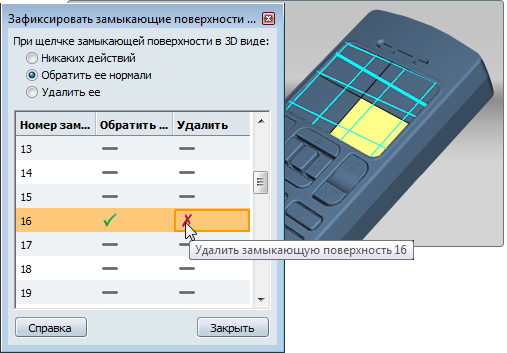

  6. Щелкните в выделенной строке столбца "Удалить".
  7. Замыкающая поверхность исчезнет, и станут видны объекты под ней. В столбце "Удалить" будет указано, что замыкающая поверхность удалена.
  8. Можно без проблем снова отобразить замыкающую поверхность, повторно щелкнув столбец "Удалить".
    Примечание

    Также можно выбрать вариант "Удалить ее" в окне "Зафиксировать замыкающие поверхности объекта", чтобы удалить замыкающие поверхности при щелчке на них, при этом пользователь не сможет видеть замыкающие поверхности, до тех пор пока не удалит их.
