Экспорт сцены как APF-файла

Можно скрыть объекты в сцене, которые не требуется экспортировать.
Выберите "Файл" > "Экспортировать как".

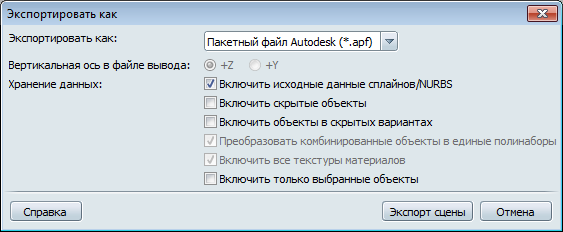

Откроется окно параметров экспорта.
В раскрывающемся меню типа файла выберите "Пакетный файл Autodesk (*.apf)".
Установите соответствующие параметры хранения данных.
- Включить исходные данные сплайнов/NURBS: в один файл APF будут записаны все связанные данные сплайнов, а также данные многоугольных элементов, используемых в Showcase. Если исходные данные сплайнов недоступны (см. Импорт моделей), то эти данные сплайнов/NURBS не добавляются.
  Примечание
  Выбор этого параметра может существенно увеличить размер файла, время обработки и использование системных ресурсов (ОЗУ) в зависимости от исходных файлов для сцены.
- Включить скрытые объекты: в экспорт будут включены все скрытые объекты в сцене. Перед выбором этого параметра в диспетчере объектов (см. Использование диспетчера объектов) просмотрите объекты, которые были скрыты.
- Включить объекты в скрытых вариантах: будут включены все объекты, являющиеся частью вариантов модели, которые в данный момент не активны (см. раздел Настройка и просмотр наборов вариантов видимости).
- Преобразовать комбинированные объекты в единые полинаборы: в файл APF будут записаны объекты, которые в диспетчере объектов были объединены (см. раздел Объединение и разделение объектов для увеличения частоты кадров) в единые многоугольные объекты. Этот параметр включен по умолчанию для сохранения текущей структуры сцены Showcase.
- Включить все текстуры материалов
- Включить только выбранные объекты: будут записаны только объекты, которые выбраны в настоящий момент, при использовании какого-либо из предыдущих параметров.
Нажмите кнопку "Экспорт сцены" и выберите расположение для файла.

Поддерживаемые объекты

Функция экспорта в формате APF-файла позволяет записать только некоторые объекты сцены Showcase. Не все элементы файла сцены или связанных файлов будут экспортированы.

Поддерживаемые объекты перечислены ниже.

Многоугольная геометрия объекта: включает все уровни детализации и варианты (если включены скрытые объекты или скрытые варианты), а также повторяющиеся или зеркально отраженные объекты в сцене.
Сплайн геометрии объекта: если установлен флажок для включения данных сплайнов/NURBS. Этот параметр также увеличит размер файла и время обработки.
Основные цвета материалов: включает в себя свойства цветов и бликов для материалов Showcase, за исключением карт изображений и естественных теней.
Иерархия диспетчера объектов: включает только те узлы, которые включены в экспорт; некоторые имена могут быть изменены при импорте в других приложениях.
Отраженные нормали, обращенные и удаленные замыкающие поверхности сохраняются.

Экспорт сцены как FBX-файла

Экспорт в формате FBX удобно использовать для передачи данных, подготовленных в Showcase, в другие приложения, поддерживающие формат FBX, такие как Autodesk®Maya™ или Autodesk®3DSMax™. Данные можно анимировать и вернуть в Showcase (в формате FBX) или использовать для визуализации в главном приложении.

Скройте объекты в сцене, которые не требуется экспортировать.
Выберите "Файл" > "Экспортировать как".

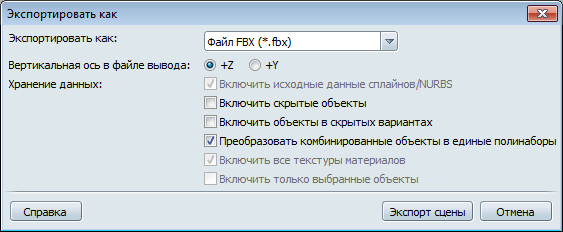

Откроется окно параметров экспорта.
В раскрывающемся меню типа файла выберите FBX-файл.
Выберите вертикальную ось в файле вывода: ось Z или Y.
Примечание
В большинстве систем анимации используется вертикальная ось Y, а в большинстве систем САПР и сред проектирования используется вертикальная ось Z, как и в Showcase.
Выберите нужные параметры хранения данных.
- Включить скрытые объекты: в экспорт будут включены все скрытые объекты в сцене. Перед выбором этого параметра в диспетчере объектов (см. Использование диспетчера объектов) просмотрите объекты, которые были скрыты.
- Включить объекты в скрытых вариантах: будут включены все объекты, являющиеся частью вариантов модели (см. раздел Настройка и просмотр наборов вариантов видимости), которые могут быть скрыты в текущем виде.
- Преобразовать комбинированные объекты в единые полинаборы: в файл APF будут записаны объекты, которые в диспетчере объектов были объединены (см. раздел Объединение и разделение объектов для увеличения частоты кадров) в единые многоугольные объекты. Этот параметр включен по умолчанию для сохранения текущей структуры сцены Showcase.
Нажмите кнопку "Экспорт сцены" и выберите расположение для файла.

Включаемые объекты

Экспорт в формат FBX позволяет записать только те объекты в сцене, которые поддерживают формат FBX и могут быть преобразованы из сцены Showcase. Не все элементы файла сцены или связанных файлов будут экспортированы.

Поддерживаемые объекты перечислены ниже.

Многоугольная геометрия объекта: включает все уровни детализации и варианты (если включены скрытые объекты), а также повторяющиеся или зеркально отраженные объекты в сцене.
Основные цвета материалов: включает в себя свойства цветов и бликов для материалов Showcase, за исключением карт изображений и естественных теней.
Снимки (как из камеры): включает только первый кадр анимированных снимков для выбора положения и ориентации 3D камеры.
Иерархия диспетчера объектов: включает только те узлы, которые включены в экспорт; некоторые имена могут быть изменены при импорте в других приложениях.
Отраженные нормали и обращенные замыкающие поверхности сохраняются.

Экспорт сцены как A3S-файла (файл сцены Autodesk)

Showcase использует файл A3S как базовые контейнеры для сцен. Их можно создать с помощью функций "Сохранить" и "Сохранить как", однако экспорт файла сцены обеспечивает дополнительные возможности для сжатия сцены. Это удобно для совместного использования с другими пользователями завершенных проектов, лишенных всех рабочих файлов и промежуточных данных.

Можно скрыть объекты в сцене, которые не требуется экспортировать.
Выберите "Файл" > "Экспортировать как".

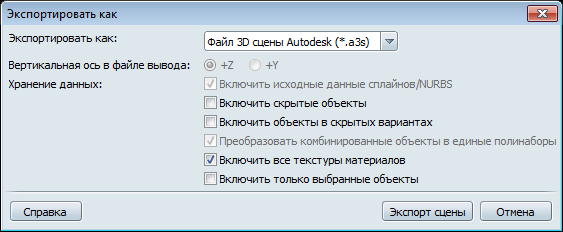

Откроется окно параметров экспорта.
В раскрывающемся меню типа файла выберите "Файл 3D сцены Autodesk (*.a3s)".
Установите соответствующие параметры хранения данных.
- Включить исходные данные сплайнов/NURBS: в сопутствующую папку сцены будут записаны все связанные данные сплайнов. Если исходные данные сплайнов недоступны (см. Импорт моделей), то эти данные сплайнов/NURBS не добавляются.
  Примечание
  Выбор этого параметра может существенно увеличить размер файла, время обработки и использование системных ресурсов (ОЗУ) в зависимости от исходных файлов для сцены.
- Включить скрытые объекты: в экспорт будут включены все скрытые объекты в сцене. Перед выбором этого параметра в диспетчере объектов (см. Использование диспетчера объектов) просмотрите объекты, которые были скрыты.
- Включить объекты в скрытых вариантах: будут включены все объекты, являющиеся частью вариантов модели, которые в данный момент не активны (см. раздел Настройка и просмотр наборов вариантов видимости).
- Включить все текстуры материалов: в сопутствующую папку файла сцены будут записаны все связанные с ним файлы изображений текстур. Этот параметр включен по умолчанию для сохранения видимых текстур сцены.
- Включить только выбранные объекты: будут записаны только объекты, которые выбраны в настоящий момент, при использовании какого-либо из предыдущих параметров.
Нажмите кнопку "Экспорт сцены" и выберите расположение для файла.

Советы и предупреждения

При чтении FBX-файла в 3D приложениях отключите параметр импорта FBX Импортировать сглаживание граней. Showcase не записывает какой-либо информации о сглаживании граней, и эта функция может добавить визуальные дефекты и значительно увеличить время обработки для импорта в Maya.
Сохраните сцену перед экспортом в FBX-файл. Экспорт в FBX-файл полностью выполняется в доступной оперативной памяти. Если в сцене имеется большое количество полигонов, различные уровни детализации или запущено много других приложений, при экспорте может не удаться записать все данные, и пользователь может потерять данные в Showcase.
Экспортируйте в FBX-файл только нужные объекты. Скройте объекты, которые не должны быть в экспортируемом файле, и оптимизируйте сцену перед экспортом больших иерархий.
