Изменение поперечного сечения

Многие аспекты работы с поперечным сечением такие же, как и для других объектов, например для акцентирующего света. Можно вносить изменения с помощью ручек преобразования и свойств; см. следующие разделы.

• Преобразование объектов с помощью мыши
• Преобразование объектов в нескольких направлениях с помощью клавиатуры

Одним из отличий манипулирования поперечным сечением по сравнению с другими объектами является то, что по умолчанию поперечное сечение можно перемещать только по осям X, Y или Z. Для перемещения поперечного сечения не по осям необходимо повернуть его и его опорную точку для выравнивания относительно оси, вдоль которой требуется переместить поперечное сечение. Для этого выполните следующие действия.

1. Выберите поперечное сечение и включите ручки преобразования.
2. Щелкните ручку вращения и введите число градусов, на которое требуется выполнить поворот.
3. Нажмите клавишу Insert для отображения ручек опорной точки.
4. Щелкните ручку опорной точки, которая соответствует выбранной ранее ручке вращения. Введите такое же количество градусов поворота.
5. Нажмите клавишу Insert для повторного отображения ручек преобразования и перетащите поперечное сечение вдоль оси, по которой оно выровнено.

Добавление или удаление объектов, пересекаемых поперечным сечением

1. Выберите объекты, которые требуется добавить к поперечному сечению или удалить из него.
2. Щелкните правой кнопкой мыши значок поперечного сечения в интерфейсе "Поперечное сечение" и выберите пункт Свойства.

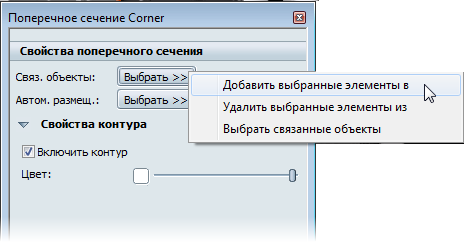

3. В окне "Свойства ", которое откроется, щелкните "Связ. объекты: Выбрать".

4. Выберите Добавить выбранные элементы в или Удалить выбранные элементы из.

Программа Showcase содержит некоторые параметры автоматического размещения поперечного сечения, которыми можно воспользоваться следующим образом.

1. Щелкните правой кнопкой мыши значок поперечного сечения в интерфейсе "Поперечное сечение" и выберите пункт Свойства.

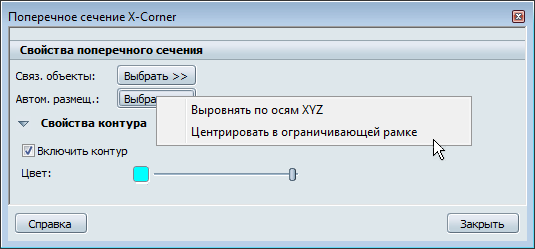

2. Нажмите кнопку Выбрать рядом с элементом "Автом. размещ.".

3. Доступны следующие варианты.
   • "Выровнять по осям XYZ": поворот поперечного сечения до ближайшей оси XYZ, другими словами горизонтально или вертикально вдоль оси Y или Z.
   • "Центрировать в ограничивающей рамке": перемещение поперечного сечения в центр ограничивающей рамки текущего выбранного объекта или объектов.
   • "Обратить сечение": поворот плоского поперечного сечения на 180 градусов. (Недоступно для угловых поперечных сечений.) Сторона объекта, которая ранее была видна за поперечным сечением, скрывается и наоборот.

Совет: чтобы обратить угловое поперечное сечение, отобразите его ручки преобразования, выберите ручку масштабирования и введите значение "-1".
