Применение естественных теней





При применении естественных теней на поверхности рассчитывается растровое изображение теней. Текстура затемняет поверхность, независимо от того, какой материал будет впоследствии применен к поверхности. В связи с этим эффектом естественных теней (затемнение материалов) их рекомендуется применять до настройки внешнего вида материалов.

Расчеты применяемых естественных теней по умолчанию осуществляются на основе параметризации объектов. Для получения наилучших результатов убедитесь в том, что импортируемые объекты не содержат перекрывающихся значений параметров вершин.

Перед применением естественных теней нажмите F7, чтобы убедиться, что нормали обращены вовне. (Если нормали не обращены вовне, результаты могут оказаться непредсказуемыми.) Проверка нормалей поверхности.

Примечание

Если перезагрузить модель или выполнить ее повторную тесселяцию, необходимо применить естественные тени опять.

Предупреждение о производительности

Расчет естественных теней может занять много времени для больших сложных моделей. Для наиболее эффективной работы поэкспериментируйте с небольшой и легко видимой частью модели, чтобы убедиться, что применение естественных теней обеспечивает нужный эффект. Затем убедитесь в том, что расчет естественных теней выполняется только для видимых частей. Расчеты могут быть прерваны, если они занимают слишком много времени, но тени применены не будут.

Применение естественных теней

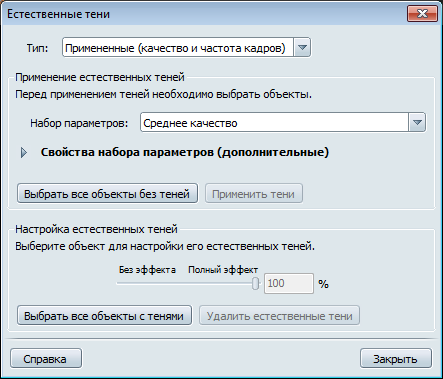

  1. Выберите "Внешний вид" > "Естественные тени". Откроется окно "Естественные тени".
  2. В поле "Тип" выберите "Примененные (качество и частота кадров)".

    Предварительный просмотр естественных теней исчезнет, и отобразятся примененные естественные тени. Естественные тени не отображаются на объектах, для которых не было выполнено применение.

    Для большинства ситуаций стандартных настроек должно быть достаточно. Используйте более быстрые наборы параметров теней для увеличения скорости вычислений (при более низком качестве) и более медленные наборы параметров для более высокого качества.

  3. Выберите участки модели, для которых требуется рассчитать естественные тени.

    Например, не следует создавать естественные тени для ярких участков модели, которые не имеют щелей, отверстий или скрытых элементов. Деколи и прозрачные объекты, такие как стекло, также должны быть исключены, чтобы они не перекрывали поверхности под собой. Во избежание слишком сильного затемнения внутренней части помещений исключите крыши или накрытия до расчета естественных теней. Также можно нажать кнопку "Выбрать все объекты без теней" в окне "Естественные тени". Не следует применять тени для слишком большого количества объектов одновременно. Это может занять длительное время и использовать слишком большой объем памяти.

  4. При доработке сцены может потребоваться определенная корректировка естественных теней, см. раздел Дополнительные параметры естественных теней.

    Во избежание эффекта пятнистости не следует использовать разные настройки для смежных поверхностей модели.

  5. Нажмите кнопку "Применить тени".

    Программа Showcase начнет расчеты для создания естественных теней. Не используйте программу Showcase, до тех пор пока этот процесс завершен.

Проверка карт естественных теней

Для просмотра карт естественных теней выполните следующие действия.

  1. Выберите "Внешний вид" > "Библиотека визуальных стилей".
  2. В интерфейсе "Визуальные стили" в разделе "Диагностические" щелкните значок "Естественные тени".

    Материалы исчезнут, что позволит увидеть, для каких объектов рассчитаны естественные тени.

    Примечание

    Все естественные тени отображаются полутонами, хотя материалы, примененные к поверхностям, могут изменять цвет в соответствии с параметром "Цвет самозатенения". (Более подробная информация приведена в разделе Параметры цвета.)

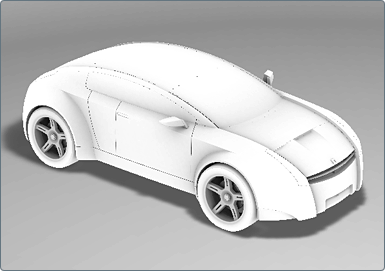

    На темных участках эффект естественных теней наиболее выражен (например, колесные ниши на предыдущем рисунке). На белых участках тени не применены.

    Примечание

    Если на некоторых поверхностях видны исходные материалы, к таким поверхностям естественные тени применены не были.

  3. Чтобы восстановить отображение материалов и естественные тени в сцене, щелкните значок "Естественные тени" или "Тени и естественные тени" в разделе "Реалистичные" в интерфейсе "Визуальные стили".

Настройка естественных теней для отдельных поверхностей

Чтобы сделать светлее или темнее определенные поверхности, на которых уже были применены естественные тени, выполните следующие действия.

  1. Выберите поверхности, которые требуется настроить.
  2. Выберите "Внешний вид" > "Естественные тени", чтобы открыть окно "Естественные тени".

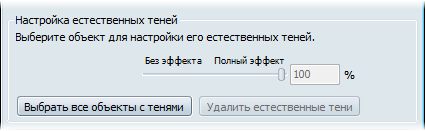

  3. Необязательное действие. В окне "Естественные тени" в разделе "Настройка естественных теней" нажмите кнопку "Выбрать все объекты с тенями", чтобы настроить все естественные тени, а не только тени объектов, которые были выбраны.
  4. Переместите регулятор влево, чтобы сделать светлее естественные тени на выбранных изображениях.

    Или введите в поле значение больше 100, чтобы сделать естественные тени темнее.

  5. Чтобы удалить естественные тени с выбранных объектов, нажмите кнопку Удалить естественные тени.

Настройка естественных теней по материалу

Каждый материал может переопределить цвет естественных теней, примененных к нему. Назначение материала может как осветлить эффект естественных теней, так и придать ему цвет.

Для задания цвета самозатенения выполните следующие действия.

  1. Выберите объект с назначенным ему требуемым материалом.
  2. Нажмите Ctrl+M (или выберите "Внешний вид" > "Свойства материала"), чтобы открыть окно "Свойства материала".

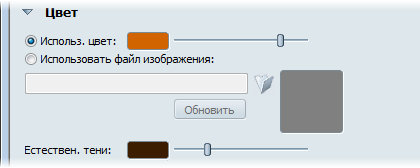

  3. В разделе "Цвет" измените цвет естественных теней, щелкнув образец цвета, или измените общую яркость, переместив регулятор.

    Этот цвет фильтрует цвет и яркость всех естественных теней на объекте, которому назначен материал. ("Черный" — черные естественные тени по умолчанию, "Белый" — естественные тени не отображаются, "Цвет" —·цветные естественные тени на текущем материале.)

    Подробные сведения о том, как создавать и редактировать материалы, см. в разделе Параметры свойств материала.
