使用“Hypergraph”查看层次





在以下的步骤中,将使用 Hypergraph 来查看机械臂的层次。“Hypergraph”是显示场景层次的图形视图的场景管理编辑器。Hypergraph 可使您更轻松地创建、理解和管理场景中对象和节点的层次。

使用“Hypergraph”查看层次

  1. 从透视视图的面板菜单中,选择“面板 > 布局 > 两个窗格相互堆叠”(Panels > Layouts > Two Panes Stacked)

    工作区显示相互堆叠在彼此之上的两个面板,这两个面板具有相同的场景透视视图。

  2. 在下方的面板中,选择“面板 > Hypergraph 面板 > Hypergraph 层次”(Panels > Hypergraph Panel > Hypergraph Hierarchy)

    下方面板显示“Hypergraph”

  3. “Hypergraph”菜单中,选择“图表 > 场景层次”(Graph > Scene Hierarchy)

    如果菜单项显示灰暗,则表示“Hypergraph”已显示场景层次

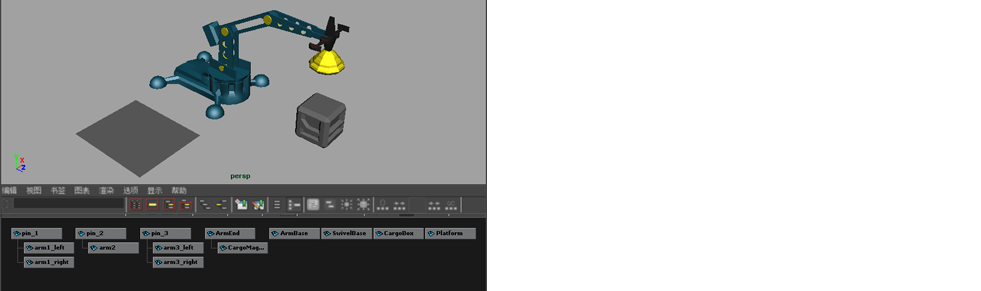

  4. “Hypergraph”菜单中,选择“视图 > 框显全部”(View > Frame All)以查看场景的所有组件。

框表示场景中各种项目的节点。已将场景中的某些项目设定为层次的子对象。这由连接某些节点的线表示。选择“Hypergraph”中的节点也会选择场景视图中的项目。

使用“Hypergraph”选择项目

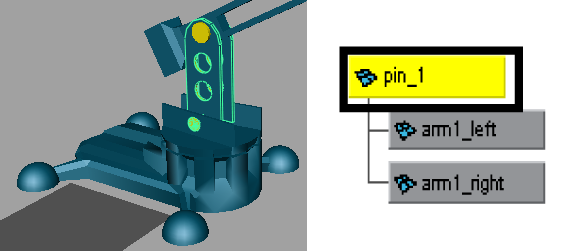

  1. “Hypergraph”中,单击层次中处于父级别的每个单独项目来选择这些项目。同时,观察透视图中模型上亮显的对象。

层次将各种对象组合成机械臂的离散组件,即基础、下臂、中间臂,上臂等。如果选择并旋转层次中的任何父节点,其他手臂组件不会跟随,因为这些手臂组件没有组合到一个统一层次中。
