2 つのプロファイルを使用して押し出す




2 つのプロファイルを使用して押し出しでサーフェイスまたはポリゴン メッシュを作成する場合、単一のレール カーブに沿った移動で、1 つめのプロファイルが 2 つめのプロファイルにモーフされます。ポイント間の距離により、どのレールのどのエンド ポイントがプロファイルの各エンド ポイントに接続するかが決定されます。

2 つのプロファイルを使用して押し出すには

  1. レール カーブを選択し、2 つのプロファイルを選択内容に追加します。カーブ オブジェクト、U/V アイソライン、U/V ノット カーブ、境界、サーフェイス カーブ、およびトリム カーブを選択できます。

  2. 次のどちらかのコマンドを[Model]ツールバーから選択します。

    • [作成](Create) [サーフェイスメッシュ](Surf. Mesh) [押し出し - 2 プロファイル](Extrusion - 2 Profiles)

    • [作成](Create) [ポリゴンメッシュ](Poly. Mesh) [押し出し - 2 プロファイル](Extrusion - 2 Profiles)

    手順 1 でカーブを選択しなかった場合は、ここで選択できます。これによりオブジェクトが作成され、[2 プロファイル押し出し]プロパティ エディタが開きます。

  3. 必要に応じてパラメータを調整します。詳細については、「[2 プロファイル押し出し]プロパティ エディタ」(「プロパティ リファレンス」)を参照してください。

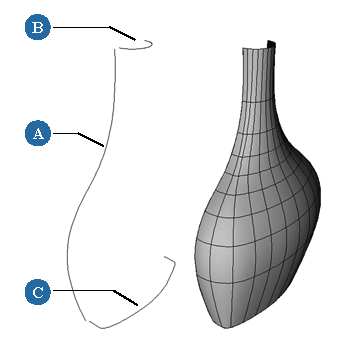

    レール カーブ(A)と 2 つのプロファイル カーブ(B と C)、および結果(押し出し - 2 プロファイル)
