パス カーブに沿ってカーブを押し出す




ガイド カーブまたはレール カーブに沿ってプロファイル カーブを押し出して、サーフェイスまたはポリゴン メッシュを作成することができます。この操作、あるいはこれに準じる操作を、レールまたはスイープと呼びます。 入力カーブが閉じている場合、対応する方向で閉じたオブジェクトが生成されます。入力カーブが開いている場合、閉じたオブジェクトを生成するかどうかを選択できます。

カーブに沿ってカーブを押し出すには

  1. まずプロファイル カーブを選択し、ガイド カーブをそこに追加します。カーブ オブジェクト、U/V アイソライン、U/V ノット カーブ、境界、サーフェイス カーブ、およびトリム カーブを選択できます。

  2. 次のどちらかのコマンドを[Model]ツールバーから選択します。

    • [作成](Create) [サーフェイスメッシュ](Surf. Mesh) [カーブに沿って押し出し](Extrusion Along Curve)

    • [作成](Create) [ポリゴンメッシュ](Poly. Mesh) [カーブに沿って押し出し](Extrusion Along Curve)

    手順 1 でプロファイル カーブとガイド カーブを選択しなかった場合は、ここで選択できます。オブジェクトが押し出され、[押し出し]プロパティ エディタが開きます。

  3. 必要に応じてパラメータを調整します。詳細については、「[押し出し]プロパティ エディタ(パスに沿ったカーブ)」(「プロパティ リファレンス」)を参照してください。

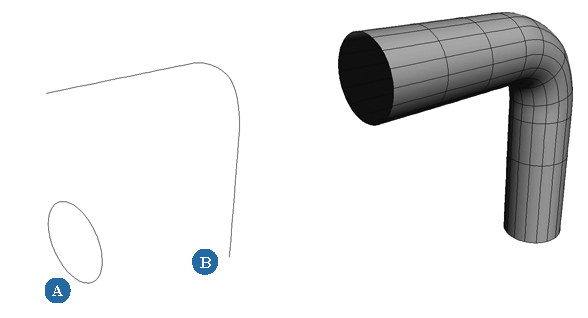

    プロファイル カーブ(A)とガイド カーブ(B)、およびその結果(押し出し)
