「Syflex スプリング 2 ポイント フォースを使用する」を参照してくださいyi

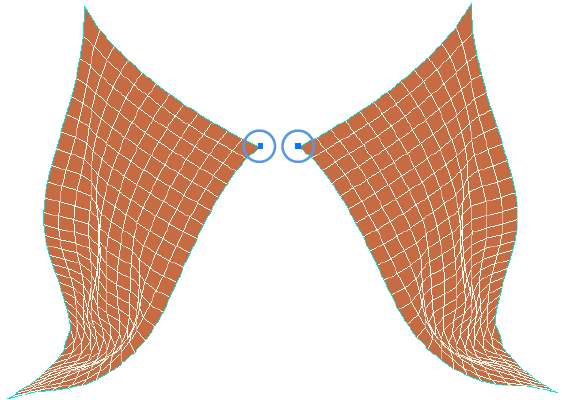

スプリング 2 ポイント フォースは、シミュレートされたクロスまたはカーブの 2 つの頂点をスプリングにつなぎます。次の図では、分割したクロス メッシュ上の青色で示した 2 つのポイントが、スプリング 2 ポイント フォースによってつなぎ合わされます。

  1. Syflex ICE クロスまたはカーブ シミュレーションを作成します。「Syflex ICE シミュレーションを作成する」を参照してください。

  2. シミュレーションされたクロスまたはカーブ オブジェクトを選択し、ICE Tree ビューを開きます。

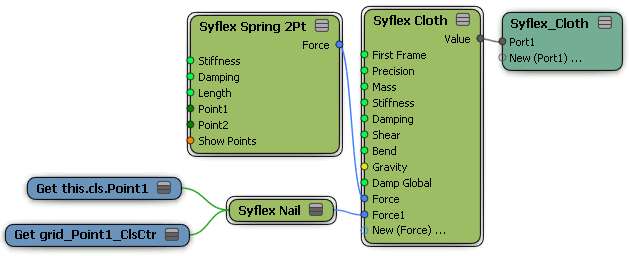

  3. ICE Tree ビューの Preset Manager で、[タスク]>[Syflex]タブの[フォース](Forces) [Syflex Spring 2Pt]コンパウンドをドラッグし、これを[Syflex Cloth]または[Syflex カーブ]ノード上の[Force]ポートに接続します。

  4. [Syflex Spring 2Pt]コンパウンドのプロパティ エディタで、オブジェクト上のどのポイントを[ポイント 1](Point 1)として使用し、どのポイントを[ポイント 2](Point 2)として使用するかを指定します。スプリングは、これらのポイント間に作成されます。

  5. 各ポイントの番号を調べるには、クロス オブジェクトまたはカーブ オブジェクトを選択し、メイン メニュー バーから[編集](Edit) [ジオメトリの情報](Info Geometry)を選択します。

    表示されるプロパティ エディタで[ポイント]ボタンをクリックし、続いてリスト内の各ポイント番号をクリックします。オブジェクト上のそのポイントが、赤色でハイライト表示されます。

  6. [Syflex スプリング 2 ポイント]プロパティ エディタ内の[ポイントの表示](Show Points)オプションを選択し、青色のポイント 1 とポイント 2 を表示します。

  7. 必要に応じて、[Syflex スプリング 2 ポイント]プロパティ エディタ内の他のパラメータを設定します。
