シェイプを変換する




シェイプを作成したら、Fx Viewer でスケーリング、回転、移動などを行うことができます。ベクトル ペイント オペレータでは、任意のツールで作成したあらゆるタイプのあらゆるシェイプを変換できます。ラスター ペイント クリップの場合は、変換できるのはアクティブなステンシル シェイプだけです。

このセクションでは、シェイプの変換に使用するさまざまなツールとテクニックを紹介します。ここで説明する手順は、次のタイプのシェイプに適用できます。

塗りつぶしシェイプおよび自動選択ツール シェイプの変換オプションは限られているため、このセクションでは取り上げません。これらのシェイプの詳細については、「カラー シェイプを使ってペイントする」を参照してください。

シェイプを変換する

シェイプの変換は、Fx Viewer でインタラクティブに行うか、各シェイプのプロパティ エディタの値を調整することで行います。

シェイプをインタラクティブに変換する

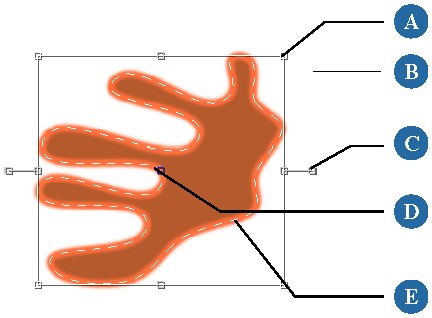

シェイプを選択すると、シェイプのバウンディング ボックスとコントロール ハンドルが表示されます。これらのコントロールを使用して、Fx Viewer でインタラクティブにシェイプを変換できます。

A

スケーリング ハンドル

D

ピボット(回転とスケーリングの中心)

B

バウンディング ボックス

E

シェイプ アウトライン

C

回転ハンドル



シェイプをスケーリングするには

  1. 1 つまたは複数のシェイプを選択します(「シェイプを変換する」を参照)。

  2. スケーリング ハンドルをバウンディング ボックスのいずれかの辺の方向にドラッグし、対応する軸方向にシェイプをスケーリングします。いずれかのコーナーのスケーリング ハンドルをドラッグすると、一度に 2 つの軸方向にスケーリングできます。

    • ハンドルをドラッグしながら[Shift]キーを押して、シェイプの縦横比を維持します。

    • ハンドルをドラッグしながら[Ctrl]キーを押して、ピボットの位置で設定されているとおりにシェイプをセンターからスケーリングします。

シェイプを回転させるには

  1. 1 つまたは複数のシェイプを選択します(「シェイプを変換する」を参照)。

  2. シェイプの 2 つの回転ハンドルのいずれかをドラッグすると、中心を基準にシェイプが回転します。

    シェイプはピボットを中心に回転します。シェイプを回転させると、回転ハンドルとオブジェクトのセンターを結ぶ赤い線が表示されます。

    A

    シェイプはピボットを中心に回転します。

    B

    シェイプを回転させると、ピボット マーカーと回転ハンドルを結ぶ赤い線が表示されます。

シェイプを変換するには

  1. 1 つまたは複数のシェイプを選択します(「シェイプを変換する」を参照)。

  2. シェイプを変換するには、バウンディング ボックス上またはバウンディング ボックスの内部をドラッグします。ハンドルや回転マーカーをドラッグしないように気をつけてください。

プロパティ エディタを使用してシェイプを変換する

Fx Viewer を使用したインタラクティブなシェイプの変換のほかに、プロパティ エディタからもシェイプを変換できます。シェイプのプロパティ エディタの[変換]タブには、シェイプの移動、スケーリング、回転とその基点、マージ ソースのオフセットを行うコントロールがあります。

プロパティ エディタを使用してシェイプを変換するには

  1. シェイプを選択し(「シェイプを変換する」を参照)、[Enter]キーを押してプロパティエディタを開きます。

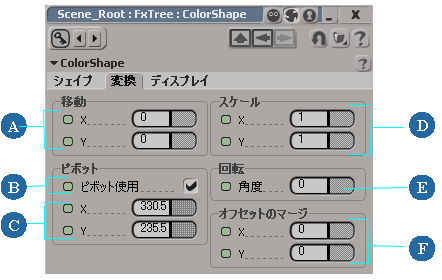

  2. [変換]タブで、次の図に示す各種パラメータを調整します。

    A

    [移動]: シェイプを X 方向および Y 方向に移動します。

    B

    [ピボット使用]: このパラメータをアクティブにすると、シェイプは基点を中心としてスケーリングおよび回転されます。非アクティブにすると、シェイプはバウンディング ボックスの中心を中心としてスケーリングおよび回転されます。

    C

    [ピボット]: 基点を X 軸および Y 軸の値で示します。

    D

    [スケール]: シェイプを X 方向および Y 方向にスケーリングします。

    E

    [回転]: シェイプを回転させます。値は角度で指定します。正の値を指定するとシェイプは反時計回りに、負の値を指定すると時計回りに回転します。

    F

    [オフセットのマージ]: ベクトル シェイプ レイヤからマージ ソース イメージを X 方向および Y 方向にオフセットします(「カラー シェイプを使用したマージとクローン」を参照)。

    注:

    すべてのシェイプに上の図と同じプロパティがあるわけではありません。たとえば、ストローク シェイプの場合はマージ オプションは[ブラシ]プロパティでコントロールされるため、[オフセットのマージ]コントロールはありません。

    ただし、どのシェイプのプロパティ エディタにも上の図の[変換]タブにあるコントロールと似た種類のコントロールがあるため、それらを使用してそれぞれのシェイプに対応する変換値を調整できます。
