Actor Controls ウィンドウ

Actor Controls ウィンドウにはアクターを調整するオプションがあります。アクターのデタッチ可能なセグメントをスケーリング、回転、または移動し、マーカセットで指定されたマーカ位置にリーチ(到達)させたり、オフセットを追加したり、または T-スタンスの欠落の補正を行うことができます。

さらに Actor Controls ウィンドウで、インバースキマネティクス(IK)を使用してアクターを操作することができます。IK を使用することで、アクターの操作および調整の際にアクターの関連パーツの好ましくない位置の変化を防ぐことができます。

Actor Controls ウィンドウを開くには、メニューバーから Window > Actor/Character Controls を選択します。

Current Actor

Current Actor メニューには、すべてのオプションが適用される現在のアクターの名前が表示されます。このメニューを使用してアクターからキャラクタに切り替えると、Actor Control ウィンドウ内のオプションが置き換えられ、現在のキャラクタに関連するものになります。

Actor Controls ウィンドウ内のアクターは、Current Actor メニューから選択します。

アクター表示

アクターは、個々のジョイントを視覚的に表すセルに分割されます。セルを選択すると、アクターの該当部分をインバースキネマティクスで操作できます。

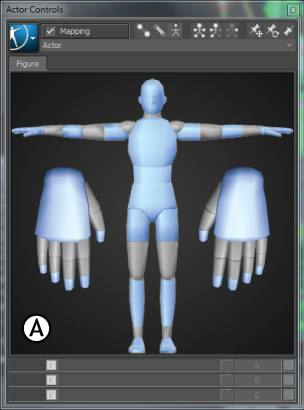

Actor Controls ウィンドウ A. すべてのセルを選択した Figure 表示

アクター表示のセルには、次のような状態があります。

状態	説明
T	文字 T を含むセグメントは、対応するボディパーツが移動時にピンされることを表します。
R	文字 R を含むセグメントは、対応するボディパーツが回転時にピンされることを表します。
T と R	T と R の両方を含むセグメントは、対応するボディパーツが移動および回転時にピンされることを表します。
空のセル	空白のセグメントは、対応するボディパーツが移動時にも回転時にもピンされないことを表します。
ハイライト表示	ハイライトされたセグメントは、対応するボディパーツが選択されていることを表します。

Actor Controls のメニューボタン

メニューボタンには、次の 2 つのサブメニューがあります。

[Actor]メニュー

Actor Controls の[Actor]メニューには、次のオプションが含まれます。

オプション	機能
Lock	Lock をオンにすると、選択したアクターおよびマーカセットの現在の位置と回転がロックされます。Edit メニューのこのオプションは、Actor Settings の Lock オプションと同じです。
IK Manip	IK Manip をオンにすると、インバースキネマティクスを使ってアクターを操作することができます。アクターの個々のボディセグメントを操作する場合はオフにします。
Symmetry Edit	Symmetry Edit をオンにすると、アクターの手足を同時にスケールおよび移動できます。Symmetry Edit をオフにすると、手足のサイズや長さを個別に変更できます。
Stance Pose	Stance Pose を選択すると、アクターがデフォルトのスタンスに配置されます。アクターの位置をリセットして修正する場合に、このポーズを使用します。Stance Pose でリセットされるのは回転オフセットだけです。モデルを移動またはスケールした場合、これらのオフセットはそのままになります。

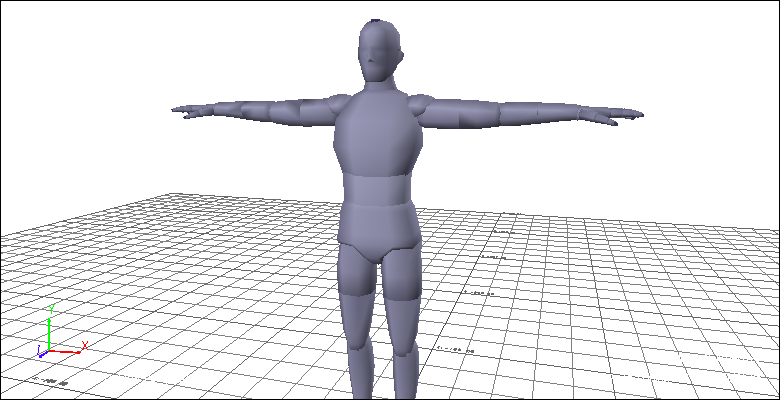

アクターの Stance Pose

オプション	機能
Collapse	Collapse をオンにすると、アクターのサイズやスタンスをリセットすることなく、アクターのデタッチされた手足セグメントを再結合できます。このオプションは特定の状況において必要とされることがあります。たとえば、アクターに位置オフセットを追加するときや、ソースマーカを最初に定義した位置よりも移動するときに、マーカセットによって定義されたすべてのマーカに合わせるためにいくつかの手足がデタッチされる場合があります。
Reset Size	Reset Size を選択すると、選択したアクターのスケールがデフォルトサイズにリセットされます。スケーリングオフセットがセグメントの位置に影響する場合、Reset Size を選択すると、アクターのスケールはリセットされますが、セグメントの位置はそのままになります。

オプション

機能

Collapse

Collapse をオンにすると、アクターのサイズやスタンスをリセットすることなく、アクターのデタッチされた手足セグメントを再結合できます。このオプションは特定の状況において必要とされることがあります。たとえば、アクターに位置オフセットを追加するときや、ソースマーカを最初に定義した位置よりも移動するときに、マーカセットによって定義されたすべてのマーカに合わせるためにいくつかの手足がデタッチされる場合があります。

Reset Size

Reset Size を選択すると、選択したアクターのスケールがデフォルトサイズにリセットされます。スケーリングオフセットがセグメントの位置に影響する場合、Reset Size を選択すると、アクターのスケールはリセットされますが、セグメントの位置はそのままになります。

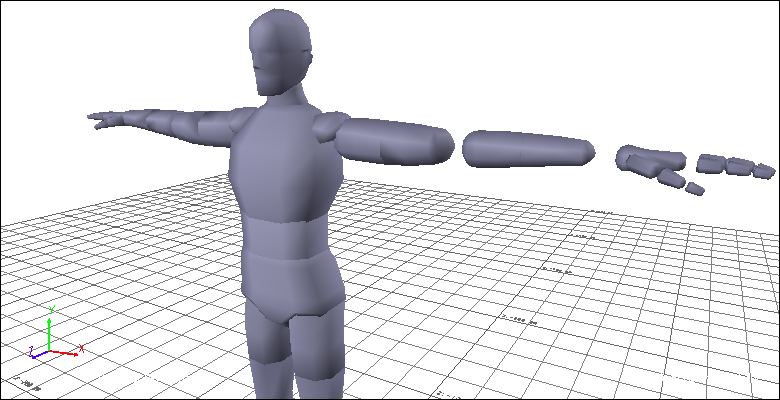

Reset Size によって左腕のスケールがリセットされたにもかかわらず、左手の位置は変更されていないため、左腕のセグメントがデタッチされています。

オプション	機能
Find Size	[Find Size]を選択すると、アクターが T-スタンスのときに選択したマーカセットとソースマーカに基づいてアクターの各セグメントの計算とサイズ変更を行います。
Reset Pivot Points	Reset Pivot Points を選択するとアクターのすべてのピボットポイントがオリジナルの位置に戻ります。
Reset All	Reset All を選択すると、Stance Pose、Collapse、および Reset Size オプションが同時にリセットされます。このオプションでは、アクターはデフォルトのスタンス(立脚)位置に戻り、すべてのデタッチされた手足セグメントは再結合されて、アクターのスケールもデフォルトサイズにリセットされます。
Edit Properties	Edit Properties を選択すると、Properties ウィンドウが開き、選択したアクターに関連するすべてのプロパティが表示されます。ここでは、各種のアクタープロパティを変更したり、オン／オフを切り替えることができます。Name、Active、Snap、Lock、および Marker Set プロパティは、Actor Settings にも表示されます。詳細については、Actor Settings を参照してください。

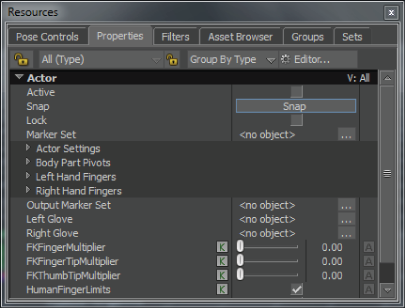

アクターのプロパティが Properties ウィンドウに表示されています

オプション	機能
Switch To Character	Switch To Character オプションを選択すると、カレントアクターをコンストレインするキャラクタに切り替わります。このオプションを選択すると Actor Controls ウィンドウが Character Controls に切り替わり、アクティブなキャラクタに関するすべてのオプションが表示されます。コンストレインしているキャラクタがない場合、このオプションは使用できません。

オプション

機能

Switch To Character

Switch To Character オプションを選択すると、カレントアクターをコンストレインするキャラクタに切り替わります。このオプションを選択すると Actor Controls ウィンドウが Character Controls に切り替わり、アクティブなキャラクタに関するすべてのオプションが表示されます。コンストレインしているキャラクタがない場合、このオプションは使用できません。

[Show/Hide]メニュー

Actor Controls ウィンドウの[Show/Hide]メニューには、次のオプションが含まれます。

オプション	機能
Actor (All)	アクター全体の非表示／表示を切り替えます。デフォルトでは、アクターのボディ、ボーン、マーカセット、ソースマーカ、およびピボットポイントが表示されます。アクターを非表示にするには、このオプションをオフにします。
Actor Body	アクターのボディの表示(デフォルト)／非表示が切り替わります。アクターのボディを非表示にするには、このオプションをオフにします。
Actor Skeleton	Actor Skeleton は、アクターのボーンを表す接続された線の集合を表示します。ボーンだけを表示するには、Actor Skeleton をオンにして Actor Body をオフにします。
Marker Set	定義されたマーカセットに属するマーカセットの表示／非表示を切り替えます。マーカセットは、アクターのボディの周りに白いマーカで表示されます。マーカセットを非表示にするには、このオプションをオフにします。
Source Markers	モーションデータを含むマーカの表示(デフォルト)／非表示を切り替えます。ソースマーカを非表示にするには、このオプションをオフにします。Marker Set と Source Markers が両方ともアクティブである場合は、デフォルト時、マーカセットに属するマーカがソースマーカ内に表示されます。
Pivot Points	アクターのピボットポイントの表示／非表示を切り替えます。ピボットポイントマーカを非表示にするには、このオプションをオフにします。デフォルトでは、ピボットポイントはオレンジ色の十字で表示されます。ピボットポイントの表示を変更するには、Properties ウィンドウの Actor Settings プロパティを使用します。Body Part Pivots プロパティを使用して、ピボットポイントの位置を調整することもできます。Edit Properties を参照してください。

Active

Active 領域の Mapping オプションは、アクターをアクティブにしてマーカセットにスナップします。このオプションは、Actor Settings の Active オプションと同じです。

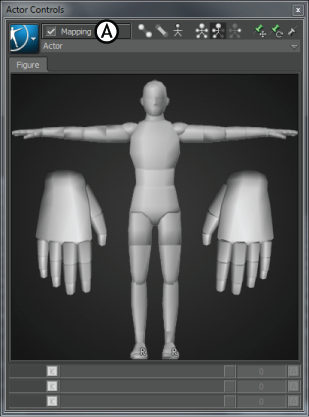

Actor Controls ウィンドウ A. Active 領域

Mapping オプションをオンにすると、Viewer ウィンドウでアクターを操作できます。

Effector Pinning

IK Manip モードでアクターを操作するとき、Pinning ボタン使ってアクターのボディの動きを制御することができます。

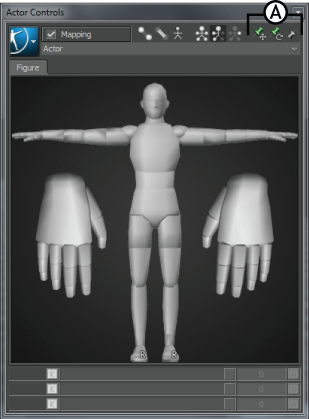

Actor Controls ウィンドウ A. Effector Pinning 領域

アクターのボディパーツを表すセルのピン(固定)をオンにしたりオフにしたり、一時的に解除したりすることができます。ボディの特定のパーツをピンすることによって、アクターのボディの動きが制限され、ピンされたボディパーツに対する他のボディパーツの動きが決まります。

これらのオプションの効果は、アクターとキャラクタでほとんど同じです。唯一の違いは、IK Manip モードはアクターの配置の場合だけ使用されるという点です。

オプション	機能
T と R	T (移動)オプションと R (回転)オプションは、移動と回転においてボディパーツのピンをオンまたはオフにします。デフォルトでは、アクターの手は移動においてピンされ、足は移動および回転においてピンされます。このピンは、アクターのボディパーツのピンがオフになるまで、アクターのボディをコンストレインします。ボディパーツのピンをオンにするには、アクター表示でピンするボディパーツのセルを選択し、T または R をオンにします。複数のボディパーツのピンをオンにする場合は、アクター表示で Ctrl キーを押しながらクリックして複数のセルを選択した後、T または R をオンにします。ピンを解除するには、アクター表示でセルを選択して T または R をオフにします。また、Release オプションやキーボードショートカットを使用して、選択したセルに対するピンを切り替えることもできます。
Release	Release オプションは、選択したボディパーツとチェーンの下位にあるボディパーツに関連する移動または回転時のピンを一時的に解除します。このオプションによって、選択したボディパーツがピンによってコンストレインされることなく、アクターを操作できます。アクター操作中に一時的にボディパーツのピンを解除するには、Release をオンにするか Q キーを押したままにします。Release オプションをオフにすると、以前の状態に戻ります。

オプション

機能

T と R

T (移動)オプションと R (回転)オプションは、移動と回転においてボディパーツのピンをオンまたはオフにします。デフォルトでは、アクターの手は移動においてピンされ、足は移動および回転においてピンされます。このピンは、アクターのボディパーツのピンがオフになるまで、アクターのボディをコンストレインします。ボディパーツのピンをオンにするには、アクター表示でピンするボディパーツのセルを選択し、T または R をオンにします。複数のボディパーツのピンをオンにする場合は、アクター表示で Ctrl キーを押しながらクリックして複数のセルを選択した後、T または R をオンにします。ピンを解除するには、アクター表示でセルを選択して T または R をオフにします。また、Release オプションやキーボードショートカットを使用して、選択したセルに対するピンを切り替えることもできます。

Release

Release オプションは、選択したボディパーツとチェーンの下位にあるボディパーツに関連する移動または回転時のピンを一時的に解除します。このオプションによって、選択したボディパーツがピンによってコンストレインされることなく、アクターを操作できます。アクター操作中に一時的にボディパーツのピンを解除するには、Release をオンにするか Q キーを押したままにします。Release オプションをオフにすると、以前の状態に戻ります。
