选择边界边





边界边是位于多边形网格的外部或内部周长上的边。边界边选择的工作方式类似于环形和循环边选择类型。根据最初选择的边(外部或内部),将选择沿着多边形网格的关联的边界边。

边界边选择让您无需逐个选择每条边界边。

选择多边形网格上的内部和外部边界边

  1. 在场景视图中,选择要在其上选择边界边的多边形网格。

    选定的多边形网格以绿色高光显示。

  2. “多边形”(Polygons)菜单集中,选择选择 > 选择边界边工具(Select > Select Border Edge Tool)

    选定的多边形网格以蓝色高光显示,以指示边选择模式。

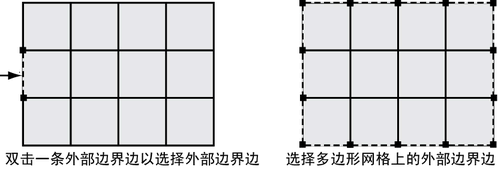

  3. 如果要选择网格的外部边界边,双击多边形网格的外部边。

    网格上的外部边界边变为选定。

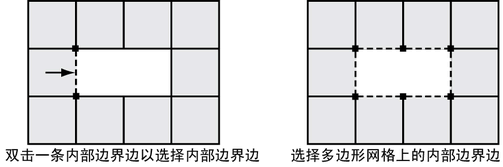

  4. 如果要在网格上选择内部边界边,双击多边形网格的内部边。

    网格上的内部边界边变为选定。

  5. 如果要取消选择特定边,按住 键的同时单击 () 所需的边。如果要完全取消边选择,单击网格的场景中的任何位置。
    注意

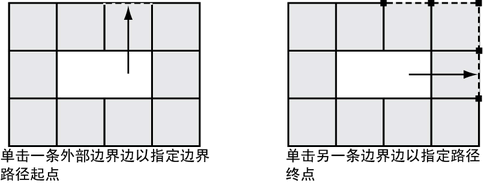

    也可以单击边界边以创建部分边界选择。例如,如果单击一条外部边界边,然后单击通过沿着网格的边界边连接的第二条外部边界边,则将选择第一次和第二次单击之间的边界边。请参见下面的图表。

    提示

    如果需要执行大量的边选择,则可以查看“工具设置”,在各种边界边选择模式之间轻松切换,而无需从“编辑”菜单中重复选择工具项。
