Bullet 约束类型





创建约束时，您可以从“创建刚体约束选项”(Create Rigid Body Constraint Options)窗口的“约束类型”(Constraint Type)列表中选择其类型。创建约束后，可以通过从 bulletRigidBodyConstraintShape 节点“属性编辑器”(Attribute Editor)的“约束类型”(Constraint Type)列表中选择一个类型来更改约束的类型。

从以下约束类型中进行选择：

点(Point)

“点”(Point)约束（在 Bullet Physics 库中称为点到点约束）可限制平移，以便两个刚体之间的枢轴点在世界空间中相匹配。您可以使用“点”(Point)约束创建一些效果（如链条）或将对象固定在一起。

“点”(Point)约束支持以下属性：

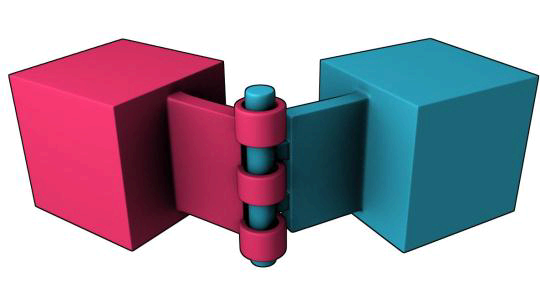

铰链(Hinge)

“铰链”(Hinge)约束可限制平移和其他两个角度自由度，因此实体仅可以绕一个轴旋转。铰链轴由约束的 Z 轴定义。此约束可用于表示绕轴旋转的门或轮子。用户可以为铰链指定限制和马达设置。

“铰链”(Hinge)约束支持以下属性：

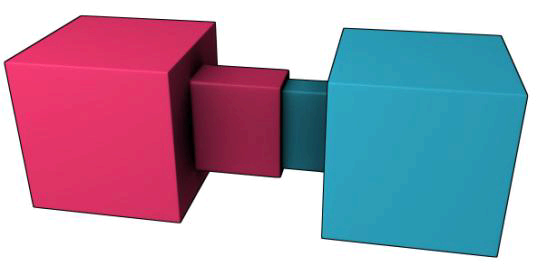

滑块(Slider)

“滑块”(Slider)约束允许刚体绕一个轴旋转并沿同一轴平移。滑动轴由约束的 Z 轴定义。

“滑块”(Slider)约束支持以下属性：

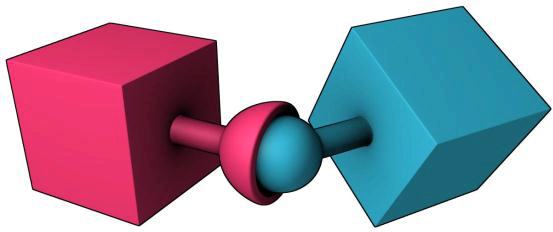

圆锥体扭曲(Cone-Twist)

对于布偶，“圆锥体扭曲”(Cone-Twist)约束可用于上臂等肢体。这是一个特殊的点到点约束，可添加圆锥体和扭曲轴限制。X 轴用作扭曲轴。

“圆锥体扭曲”(Cone-Twist)约束支持以下属性：

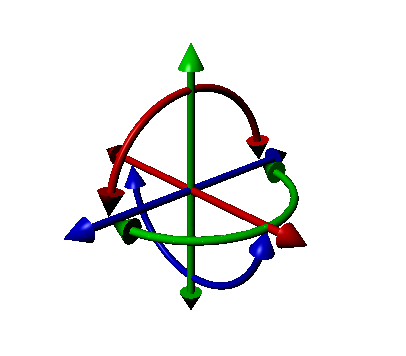

六个自由度(Six Degrees-of-Freedom)

“六个自由度”(Six Degrees-of-Freedom)(SixDOF) 约束可以模拟各种标准约束，前提是配置了六个自由度 (DOF) 中的每个自由度。前 3 个 DOF 轴是表示刚体平移的线性轴，而后 3 个 DOF 轴表示角度运动。每个轴均可锁定、自由或受限制。默认情况下，所有轴都已解锁。

“六个自由度”(Six Degrees-Of-Freedom)约束支持以下属性：

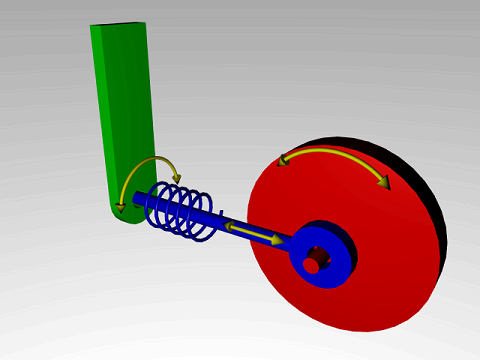

弹簧铰链(Spring Hinge)

“弹簧铰链”(Spring Hinge)有三个自由度。这些自由度包括绕 Z 轴（轴 1）和 X 轴（轴 2）的两个旋转自由度、沿 Z 轴（轴 1）的一个平移，以及一个悬挂弹簧。“弹簧铰链”(Spring Hinge)约束的一个用例是汽车的方向盘，其中一个轴允许轮子转向，而另一个轮子允许旋转。在此情况下，您需要在 X 轴上将弹簧铰链旋转 -90 度，使轴 1 与 Y 轴对齐。

“弹簧铰链”(Spring Hinge)约束具有用于轴 2 的锚点，由约束的位置指定。轴 1 相对于实体 1 指定。如果实体 1 是底盘，这将为转向轴。轴 2 相对于实体 2 指定，并且垂直于轴 1（沿 X 轴）。如果实体 2 是轮子，这将为轮轴。轴 1（沿 Z 轴）可以具有弹簧以及角度和线性限制，但轴 2（沿 X 轴）是自由的。您不能同时启用弹簧和马达。如果要驱动轴 2，请修改实体 2 的 X 扭矩冲量。

“弹簧铰链”(Spring Hinge)约束支持以下属性：

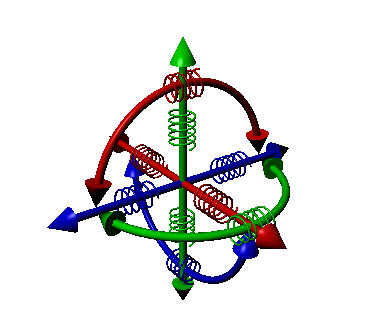

弹簧六个自由度(Spring Six Degrees-Of-Freedom)

“弹簧六个自由度”(Spring Six Degrees-Of-Freedom)(SpringSixDOF) 约束是“六个自由度”(Six Degrees-of-Freedom)约束的变量，其中包含为每个自由度添加的弹簧。在此约束上不能组合弹簧和马达。

“弹簧六个自由度”(Spring Six Degrees-Of-Freedom)约束支持以下属性：
