预览平滑多边形网格





“平滑网格预览”(Smooth Mesh Preview)可以快速而轻松地查看平滑时多边形网格的显示方式。

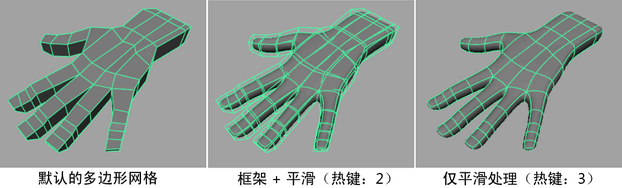

默认情况下,“平滑网格预览”设置处于关闭状态时显示多边形网格。可以为任何多边形网格启用“平滑网格预览”(Smooth Mesh Preview)设置,以便其同时显示原始网格(作为参照为框架模式的线框轮廓)和预览平滑版本,或仅显示其本身的平滑预览版本。会使用框架术语,因为它允许显示平滑版本

可以在任意一种预览显示模式的网格中修改组件。任何修改都会出现在原始网格,并随后也会显示在平滑预览中。

注意 “平滑网格预览”(Smooth Mesh Preview)仅更改网格的显示,以允许您可视化平滑时的显示方式。未修改或平滑原始网格。

渲染网格的“平滑网格预览”(Smooth Mesh Preview)版本时,将渲染原始版本。若要渲染“平滑网格预览”(Smooth Mesh Preview)版本,则可以使用修改 > 转化 > 平滑网格预览到多边形(Modify > Convert > Smooth Mesh Preview to Polygons)将其转换为完全平滑的网格,或使用代理 > 细分曲面代理(Proxy > Subdiv Proxy)从平滑网格预览设置中创建细分曲面代理。

使用“平滑网格预览”(Smooth Mesh Preview)对多边形网格进行预览

  1. 选择要以平滑模式预览的多边形网格。
  2. 请执行下列任一操作:
    • 按 2 键。

    该操作会启用“平滑网格预览”(Smooth Mesh Preview)功能并将显示模式设置为“框架 + 平滑网格”(Cage + Smooth Mesh),显示模式可同时以着色模式显示作为线框(框架)的原始网格和平滑网格预览版本。您可以在线框框架或着色平滑预览上选择组件,并查看生成的效果。

    • 按 3 键。

    该操作会启用“平滑网格预览”(Smooth Mesh Preview)功能并设置显示模式,以便只显示“平滑网格”(Smooth Mesh)。直接在平滑预览上选择和编辑组件,且更改将反映回原始网格上。

    • “属性编辑器”(Attribute Editor)中,从网格中选择“polyShape”节点,打开“平滑网格预览”(Smooth Mesh Preview)部分,启用“平滑网格预览”,然后选择所需的“显示”(Display)设置:“框架 + 平滑网格”(Cage + Smooth Mesh)“平滑网格”(Smooth Mesh)
  3. 按“向上翻页”和“向下翻页”键来更改在望个的平滑预览版本中产生的平滑/细分的量。
  4. 使用“框架 + 平滑网格”(Cage + Smooth Mesh)模式:“框架”(Cage)“平滑网格”(Smooth Mesh)“二者”(Both),可以在“属性编辑器”(Attribute Editor)“平滑网格预览”(Smooth Mesh Preview)设置部分中设置可编辑组件的类型。
    注意

    在平滑预览上修改组件时,变换操纵器(移动、旋转、缩放)始终显示在组件位置中,就好像显示在基本网格的原始版本上。

  5. 按 1 键可以禁用“平滑网格预览”(Smooth Mesh Preview)功能,以便网格可在其默认显示模式中显示。

“平滑网格预览”(Smooth Mesh Preview)处于启用状态时编辑多边形网格

  1. 确保已为要编辑的多边形网格启用“平滑网格预览”(Smooth Mesh Preview)

    启用“平滑网格预览”(Smooth Mesh Preview)以获得“框架 + 平滑网格”(Cage + Smooth Mesh)模式(热键:2)或“平滑网格”(Smooth Mesh)模式(热键:3)。

    注意

    使用“框架 + 平滑网格”(Cage + Smooth Mesh)模式可以设置“编辑”(Edit)选项以通过在“属性编辑器”(Attribute Editor)“polyShape”节点的“平滑网格预览”(Smooth Mesh Preview)部分中选择所需的选项,在“框架”(Cage)“平滑网格”(Smooth Mesh)“二者”(Both)上选择组件。有关“平滑网格预览”(Smooth Mesh Preview)设置的详细信息,请参见平滑网格

  2. 在网格上选择并编辑所需组件。
    注意“框架 + 平滑网格”(Cage + Smooth)“编辑”(Edit)选项设定为“二者”(Both)时,可能需要更改“平滑网格预览”(Smooth Mesh Preview)的活动和非活动显示颜色,以便更轻松地区分网格的框架和已平滑版本。

    选择窗口 > 设置/首选项 > 颜色设置(Window > Settings/Preferences > Color Settings),然后选择“活动”(Active)“非活动”(Inactive)选项卡,以设定在“颜色”(Colors)首选项窗口的“平滑网格预览”(Smooth Mesh Preview) 区域中找到的活动和非活动颜色设置。

要在使用“平滑网格预览”(Smooth Mesh Preview)时显示多边形网格上的细分

  1. 选择当前显示在“平滑网格预览”(Smooth Mesh Preview)模式(要显示的细分)的多边形网格。
  2. “属性编辑器”(Attribute Editor)中,为选定网格选择“polyShape”节点,然后打开“平滑网格预览”(Smooth Mesh Preview)部分。
  3. 单击“显示细分”(Display Subdivisions)选项,会显示复选标记。

    这些子划分会显示网格上的平滑级别。

转化“平滑网格预览到多边形”(Smooth Mesh Preview to polygons)后通过将“平滑网格预览”(Smooth Mesh Preview)属性复制到 polySmooth 节点,会使预览版本转化为网格的平滑版本。

转化“平滑网格预览到多边形”(Smooth Mesh Preview to polygons)

  1. 选择要转换的多边形网格并确保“平滑网格预览”(Smooth Mesh Preview)设置为已启用。(在键盘上按 2 键或 3 键启用“平滑网格预览”(Smooth Mesh Preview)
  2. 选择修改 > 转化 > 平滑网格预览到多边形(Modify > Convert > Smooth Mesh Preview to Polygons)

    多边形网格(框架)的原始版本使用“平滑网格预览”(Smooth Mesh Preview)设置来进行平滑。

    注意

    “平滑网格预览”(Smooth Mesh Preview)选项显示在“属性编辑器”(Attribute Editor)“polyShape”节点的“平滑网格预览”(Smooth Mesh Preview)部分。有关“平滑网格预览”(Smooth Mesh Preview)设置的详细信息,请参见平滑网格
