编辑网格 > 挤出(Edit Mesh > Extrude)

相关主题

• 挤出多边形的面、边或顶点
• 编辑网格 > 保持面的连接性(Edit Mesh > Keep Faces Together)
• 在圆弧或楔形形状中挤出多边形

编辑网格 > 挤出(Edit Mesh > Extrude) >

以下是“挤出”(Extrude)功能的描述。

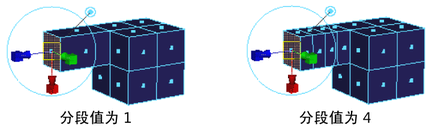

分段(Divisions)

控制沿着挤出的长度的分段数。

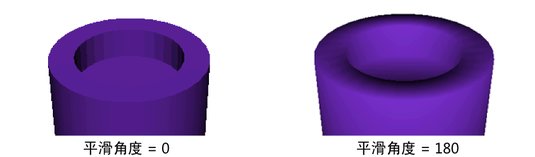

平滑角度(Smoothing angle)（面和边）

指定挤出的几何体的边是软的还是硬的。如果希望挤出的边看起来是软的，请将“平滑角度”(Smoothing angle)设置为较大的值（例如，180）。如果希望挤出的边看起来是硬的，请将“平滑角度”(Smoothing angle)设置为较小的值（例如，0）。挤出的面和边的默认平滑角度为 30。

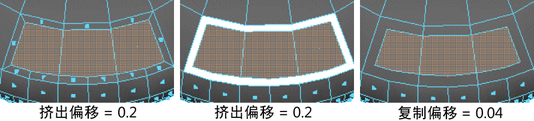

偏移(Offset)（面和边）

输入一个值，用于偏移挤出的、提取的或复制的面的边。

该选项可以用于使用“提取”(Extract)为围绕面的挤出、剪切生成倒角效果，并均匀缩放复制的面。

厚度(Thickness)（面和边）

指定选定面的深度。

曲线(Curve)（面和边）

将该设置配置为“选定”(Selected)（默认）或“已生成”(Generated)时，请将场景中的选定曲线用作路径挤出多边形。如果选择“选定”(Selected)或“已生成”(Generated)，那么挤出的多边形可以沿路径曲线进行扭曲和锥化。

如果选择“选定”(Selected)，则必须创建一条曲线，并将它与所需的位置对齐。

如果选择“已生成”(Generated)，则将创建曲线，并会将曲线与组件法线的平均值对齐。

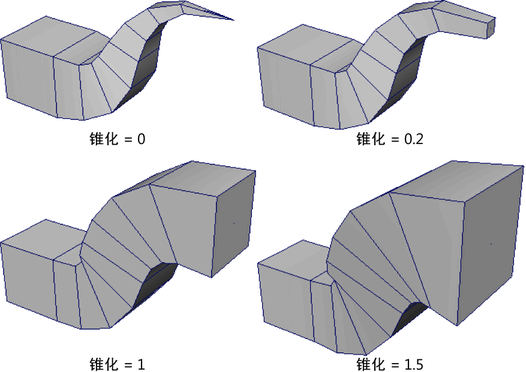

锥化(Taper)（面和边）

在挤出的多边形沿着曲线移动时缩放它们。仅当沿着曲线挤出时，“扭曲”(Twist)才可用。

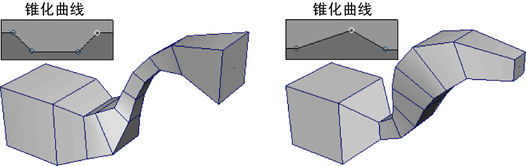

若要精确地控制锥化，请在“属性编辑器”(Attribute Editor)中打开“锥化曲线”(Taper Curve)区域，并使用图表控制来设置沿曲线长度的缩放。

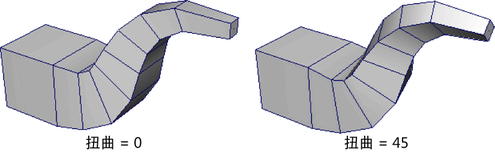

扭曲(Twist)（面和边）

在挤出的多边形沿着曲线移动时旋转它们。仅当沿着曲线挤出时，“扭曲”(Twist)才可用。
