Преобразование объектов относительно исходных значений

Для преобразования объектов относительно исходных значений выполните следующие действия.

1. Выберите объекты, которые требуется преобразовать.
2. Выберите "Правка" > "Преобразование" > "Свойства преобразования".

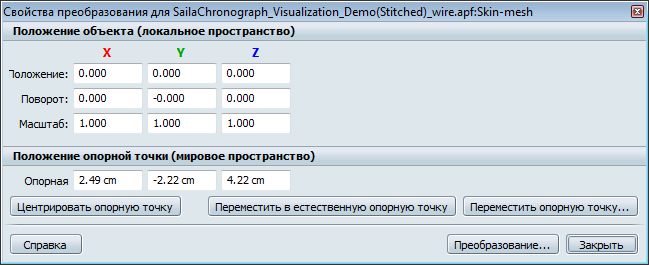

   Откроется окно "Свойства преобразования".



   В разделе "Положение объекта" данного окна отображается положение, угол поворота и масштаб выбранных объектов относительно тех значений, которые существовали при импорте модели и при выполнении какого-либо масштабирования с помощью окна "Параметры модели". В разделе "Положение опорной точки" отображается расположение опорной точки объекта в мировом пространстве.

   При выборе нескольких объектов отображаются значения для объектов, которые расположены в верхней части иерархии выбора. Для просмотра этой иерархии и уже преобразованных объектов выберите "Правка" > "Диспетчер объектов".

3. Для изменения какого-либо из значений выбранных объектов введите новые цифры и нажмите клавишу Enter.
4. Чтобы ввести значения относительно текущего положения, нажмите кнопку "Преобразовать" и используйте диалоговое окно преобразования.
   Примечание

   При изменении единиц модели (и, следовательно, масштаба сцены) с помощью окна "Параметры модели" коэффициент масштабирования не будет отображаться в окне "Свойства преобразования". Однако этот коэффициент масштабирования учитывается при преобразовании объектов в окне преобразования. Значения, введенные в данном окне, масштабируются при обновлении значений, существующих в окне "Свойства преобразования".

5. Для регулировки положения опорной точки введите новые локальные координаты для каждой оси или нажмите кнопку "Переместить опорную точку" для интерактивной настройки опорной точки в виде.
6. Для перемещения опорной точки к центру ограничивающей рамки объекта щелкните "Центрировать опорную точку". Чтобы вернуть опорную точку в то положение, в котором она находилась до последнего перемещения, щелкните "Переместить в естественную опорную точку". Если перемещения еще не выполнялись, то опорная точка переместится в положение, заданное в исходной программе моделирования.
