Extraction des patchs en tant qu'objets

Showcase vous permet de sélectionner des patchs d'un objet et de les extraire en tant que nouveaux objets. En d'autres termes, vous pouvez prendre un élément qui a été modelé comme un objet unique et le diviser en objets distincts. Vous pouvez manipuler ces objets comme vous le feriez avec n'importe quel autre objet : appliquer des matériaux, créer des animations, etc.

Voici quelques exemples d'utilisation :

• Extrayez l'ajustement d'une porte sous la forme d'un objet, puis appliquez un nouveau matériau, tel que le laiton, à l'ajustement.
• Extrayez les composants d'un fauteuil inclinable afin de créer différents comportements pour chaque pièce, comme le dossier, l'assise et le repose-pieds.

Sélectionner et extraire des patchs en tant qu'objets

Vous devez ouvrir la fenêtre Extraire les patchs en tant que nouvel objet avant de sélectionner les zones que vous voulez extraire. Cliquez sur les zones pour les sélectionner. Vous ne pouvez pas tracer de rectangle de sélection pour l'extraction.

Pour sélectionner des patchs (pièces d'un objet) et extraire des objets :

1. Dans le mode de création, sélectionnez Modifier > Corriger les patchs des objets > Extraire les patchs en tant que nouvel objet.

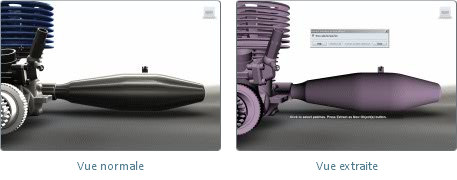

   La fenêtre Extraire les patchs en tant que nouvel objet s'affiche. Tous les objets de la scène prennent une teinte violette. Cela indique qu'ils peuvent être sélectionnés pour l'extraction.


2. Dans la scène, cliquez sur les pièces de l'objet que vous voulez extraire. Continuez de cliquer sur d'autres pièces dans la fenêtre pour les ajouter à votre sélection.

   Les patchs sélectionnés sont affichés en gris.


3. Pour désélectionner les patchs, cliquez de nouveau dessus. Pour désélectionner tous les éléments que vous avez sélectionnés, cliquez sur Tout désélectionner dans la fenêtre.
4. Pour basculer entre la fenêtre active et l'affichage tel qu'il était avant d'entrer dans le mode d'extraction, désélectionnez puis sélectionnez Afficher les patchs sélectionnés dans la fenêtre.
5. Pour annuler l'extraction de tous les objets, cliquez sur Annuler ou appuyez sur la touche Echap.

Pour extraire les patchs sélectionnés :

• Lorsque vous avez sélectionné tous les patchs que vous souhaitez extraire, cliquez sur le bouton Extraire en tant que nouvel(eaux) objet(s) dans la fenêtre.

Les patchs sont extraits sous la forme d'un ou de plusieurs nouveaux objets et sont sélectionnés dans la fenêtre.

Utiliser les nouveaux objets

Lors de l'extraction, tenez compte de ce qui suit :

• Vous pouvez annuler une extraction en sélectionnant Edition > Annuler. Vous devez le faire deux fois : la première fois pour annuler la sélection du nouvel objet et la seconde fois pour annuler l'extraction.

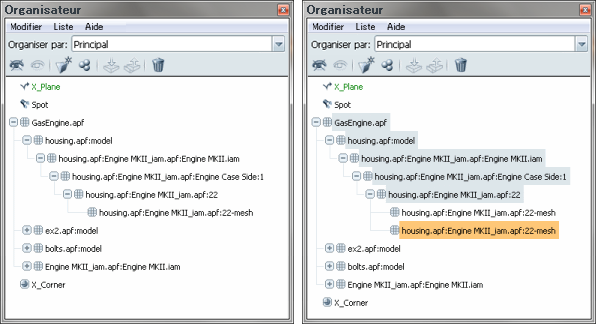

• Un objet extrait hérite du nom de l'objet d'origine. Le nouvel objet s'affiche dans l'organisateur en tant qu'enfant de l'objet d'origine.

• Si vous sélectionnez plusieurs pièces d'un seul objet, les pièces sont extraites ensemble en tant que nouvel objet unique.

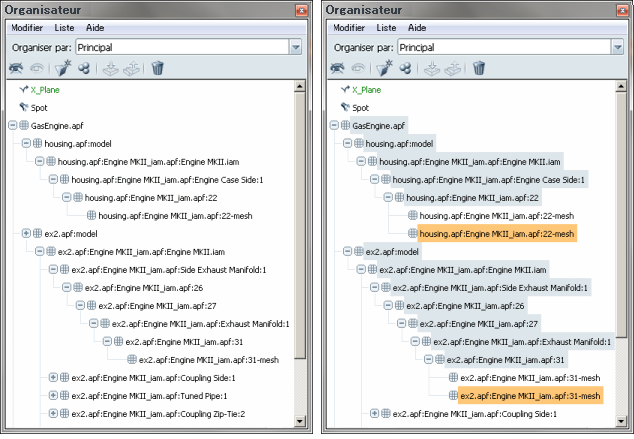

• Si vous devez extraire plusieurs sélections sur plusieurs objets, elles sont extraites en tant qu'objets distincts.
