Ändern eines Querschnitts





Viele Aspekte der Querschnitt-Manipulation sind dieselben wie für andere Objekte, z. B. Akzentlichtquellen. Sie können Änderungen vornehmen, indem Sie Transformations-Griffe und -Eigenschaften verwenden, siehe:

Ein Unterschied zu anderen Objektmanipulationen ist, dass Sie einen Querschnitt standardmäßig nur entlang der X-, Y- oder Z-Achse verschieben können. Um einen Querschnitt in eine andere Richtung zu verschieben (entgegen der Achse), müssen Sie ihn drehen und den Drehpunkt an der Achse ausrichten, entlang der Sie den Querschnitt verschieben möchten. Gehen Sie wie folgt vor:

  1. Wählen Sie den Querschnitt aus, und aktivieren Sie die Transformations-Griffe.
  2. Klicken Sie auf den Drehanfasser, und geben Sie die Anzahl der Grade ein, um die gedreht werden soll.
  3. Klicken Sie auf Einfügen, um die Drehpunkt-Griffe anzuzeigen.
  4. Klicken Sie auf den Drehpunkt-Griff, der dem Drehanfasser entspricht, auf den Sie bereits geklickt haben. Geben Sie die gleiche Anzahl an Graden für die Rotation ein.
  5. Klicken Sie auf Einfügen, um die Transformations-Griffe erneut anzuzeigen, und ziehen Sie den Querschnitt entlang der Achse, an der er ausgerichtet ist.

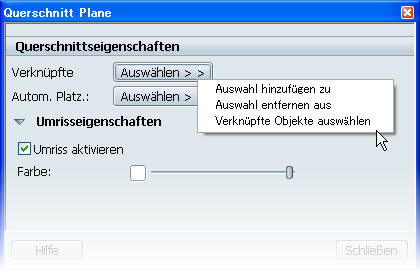

So fügen Sie Objekte, die durch einen Querschnitt geteilt werden, hinzu oder entfernen diese

  1. Wählen Sie die Objekte aus, die Sie dem Querschnitt hinzufügen oder aus diesem entfernen möchten.
  2. Klicken Sie mit der rechten Maustaste auf das Querschnitt-Symbol in der Benutzeroberfläche Querschnitte, und wählen Sie Eigenschaften.
  3. Klicken Sie im angezeigten Fenster Eigenschaften auf Verknüpfte Objekte: Auswählen.
  4. Wählen Sie Auswahl hinzufügen zu oder Auswahl entfernen aus.

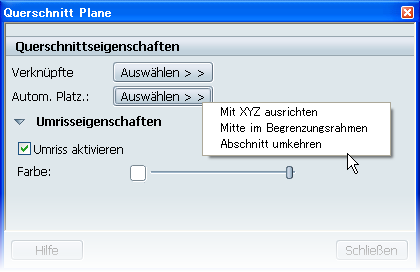

Showcase bietet einige automatische Querschnitt-Platzierungsoptionen, die Sie wie folgt verwenden können:

  1. Klicken Sie mit der rechten Maustaste auf das Querschnitt-Symbol in der Benutzeroberfläche Querschnitte, und wählen Sie Eigenschaften.
  2. Klicken Sie neben Autom. Platz. auf die Schaltfläche Auswählen.
  3. Wählen Sie aus den folgenden Optionen:
    • Mit XYZ ausrichten: Dreht den Querschnitt an der nächstgelegenen XYZ-Achse; mit anderen Worten, flacher oder direkt vertikal entlang der Y- oder Z-Achse.
    • Mitte im Begrenzungsrahmen: Verschiebt den Querschnitt in die Mitte des Begrenzungsrahmens der ausgewählten Objekte.
    • Abschnitt umkehren: Dreht einen Ebenen-Querschnitt um 180 Grad. (Nicht verfügbar für Eck-Querschnitte.) Die Seite des Objekts, die vorher hinter dem Querschnitt sichtbar war, wird ausgeblendet, und umgekehrt.

Tipp: Um einen Querschnitt-Abschnitt umzukehren, müssen Sie die Transformations-Griffe anzeigen, auf einen Skalierungs-Griff klicken und "-1" eingeben.
